1. Einleitung

Sehr geehrte Kundin, sehr geehrter Kunde,

die folgende Konfigurationsanleitung beschreibt die Einbindung von Eastron-Zählern in EMS. Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie mit der Installation und Konfiguration beginnen.

2. Produktbeschreibung

Folgende Eastron-Zähler sind mit EMS kompatibel und können eingebunden werden:

  • SDM630 MODBUS-MID

  • SDM72DM

Die Eastron-Zähler müssen Modbus-fähig sein.

3. Einbindung über Modbus/RTU

Installation des Zählers und Konfiguration nach Herstelleranleitung.

3.1. Konfiguration des Zählers

Bei der Einbindung müssen folgende Parameter im Zähler eingestellt werden:

  • Baudrate: 9600

  • Stopbit: 1

  • Parity: None

Die Geräteadresse (Modbus-ID) kann frei gewählt werden und muss für jeden Zähler individuell sein.

3.2. Konfiguration der App

Mit der Bestellung der Symphon-E App Erzeugungs- und Verbrauchszähler haben Sie einen 16-stelligen Lizenzschlüssel erhalten. Mit diesem Lizenzschlüssel können Sie die App eigenständig im EMS App Center einlösen. Eine Anleitung zur Vorgehensweise finden Sie hier.

Nach Einlösen des Lizenzschlüssels erscheint die Konfigurationsoberfläche.

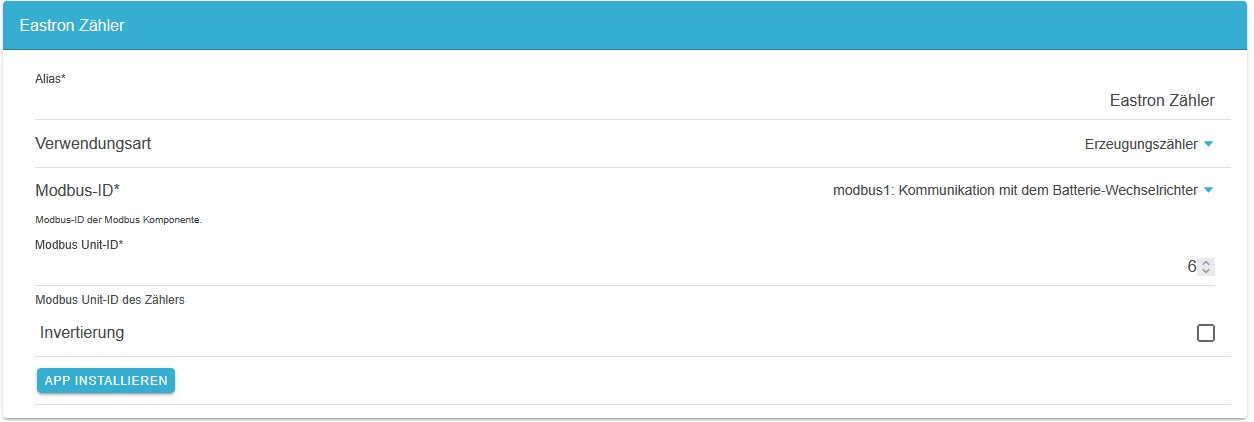

Konfigurationsoberfläche — Einbindung über Modbus/RTU
Abbildung 1. Konfigurationsoberfläche — Einbindung über Modbus/RTU

  1. Vergeben Sie einen treffenden Alias.

  2. Geben Sie die Verwendungsart als Erzeugungszähler oder Verbrauchszähler an.

  3. Wählen Sie das zu messende Gerät unter Modbus-ID aus.

  4. Wählen Sie aus, ob Sie die Werte invertieren möchten.

  5. Schließen Sie die Einrichtung mit einem Klick auf APP INSTALLIEREN ab.
