Symphon-E App Multi-Use

1. Einleitung

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank, dass Sie sich für die »Symphon-E App Multi-Use« entschieden haben. Gerne können Sie uns Ihre Anregungen mitteilen, damit wir die Qualität unserer Produkte noch weiter verbessern können.

2. Beschreibung

Die Symphon-E App Multi-Use vereint Funktionen des Speichersystems und verschiedener Symphon-E Apps miteinander. Die Auswahl und Konfiguration der Symphon-E Apps erfolgt nach Kundenwunsch durch die Heckert Solar GmbH. Die Symphon-E App Multi-Use ist für industrielle Anwendungen konzipiert und bietet eine flexible Lösung für die Integration von Energiespeichern in komplexe Energiemanagementsysteme, die auch als "Schweizer Taschenmesser der Symphon-E Apps" bezeichnet werden kann.

Folgende Symphon-E Apps können kombiniert werden:

  • Eigenverbrauchsoptimierung

  • Lastspitzenkappung

  • Manuelle Be-/Entladung

Die Symphon-E App Multi-Use ist mit folgenden Speichersystemen kompatibel:

Speichersystem Kompatibilität

Heckert Solar Industrial S

Heckert Solar Industrial M (452-904)

Heckert Solar Industrial L

Heckert Solar Industrial XL

2.1. Anwendungsbeispiele

Klicken Sie auf den Text, um diesen auszuklappen.

Fallbeispiel — Gießerei

Ausgangslage:

  • Jahresstromverbrauch: 2.400 MWh

    • Montag-Freitag: 500-700 kW Schmelzprozesse

    • Wochenende: 100-120 kW Grundlast

    • Mitarbeiterladen mit 8 Ladepunkten

  • 1000 kW Netzanschluss

  • 450 kWp PV-Aufdachanlage

  • Speicher: Heckert Solar Industrial M 368 kW/656 kWh

    • Behind-the-Meter-Speicher zur Energiekostenoptimierung

Herausforderungen:

  1. Werktag: Lastspitzen wirken sich besonders kostenintensiv auf die Stromrechnung aus.

  2. Wochenende: PV-Produktion wird für eine geringere Vergütung eingespeist.

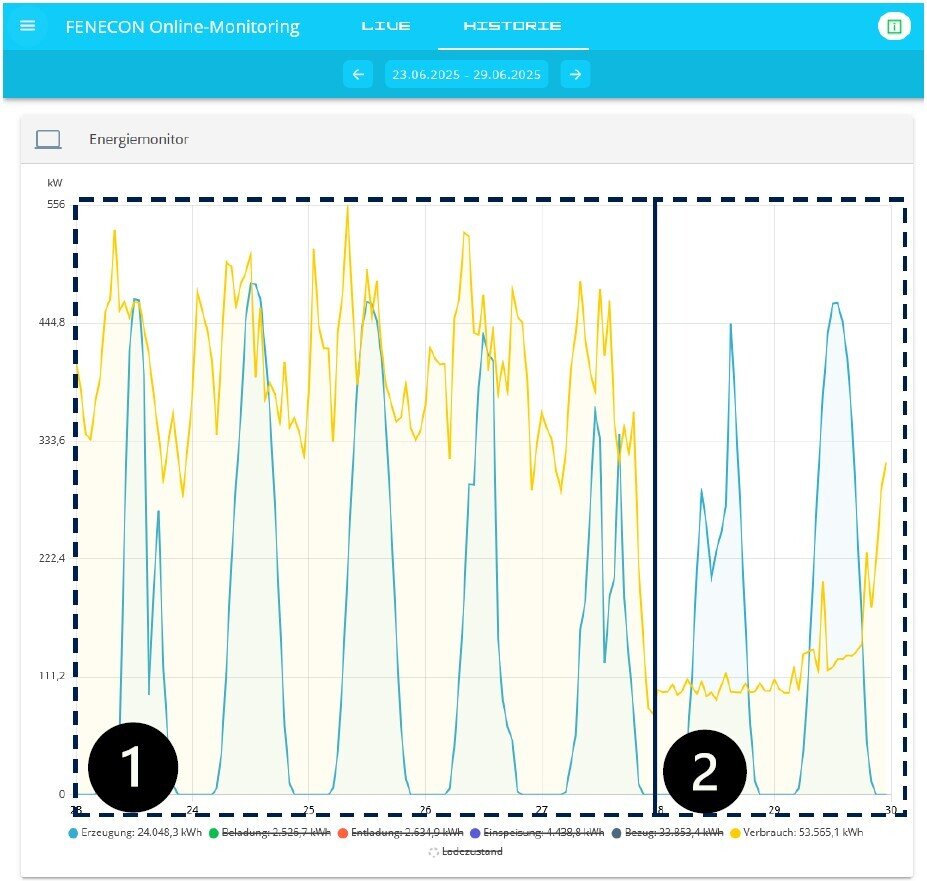

Fallbeispiel 1 - Gießerei — Herausforderungen

Lösung:

  1. Werktag: Lastspitzenkappung → Lastspitzenkappung auf 450 kW Netzbezug (schwarz)

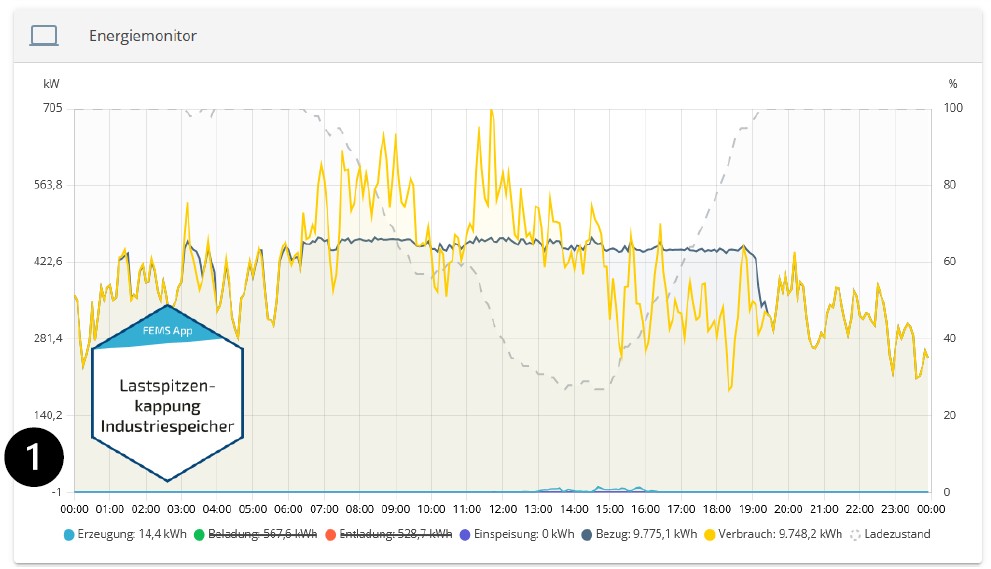

Fallbeispiel 1 - Gießerei — Lastspitzenkappung am Werktag

  1. Wochenende: Eigensverbrauchsoptimierung → 656 kWh aus der PV-Anlage für den Wochenbetrieb gesichert

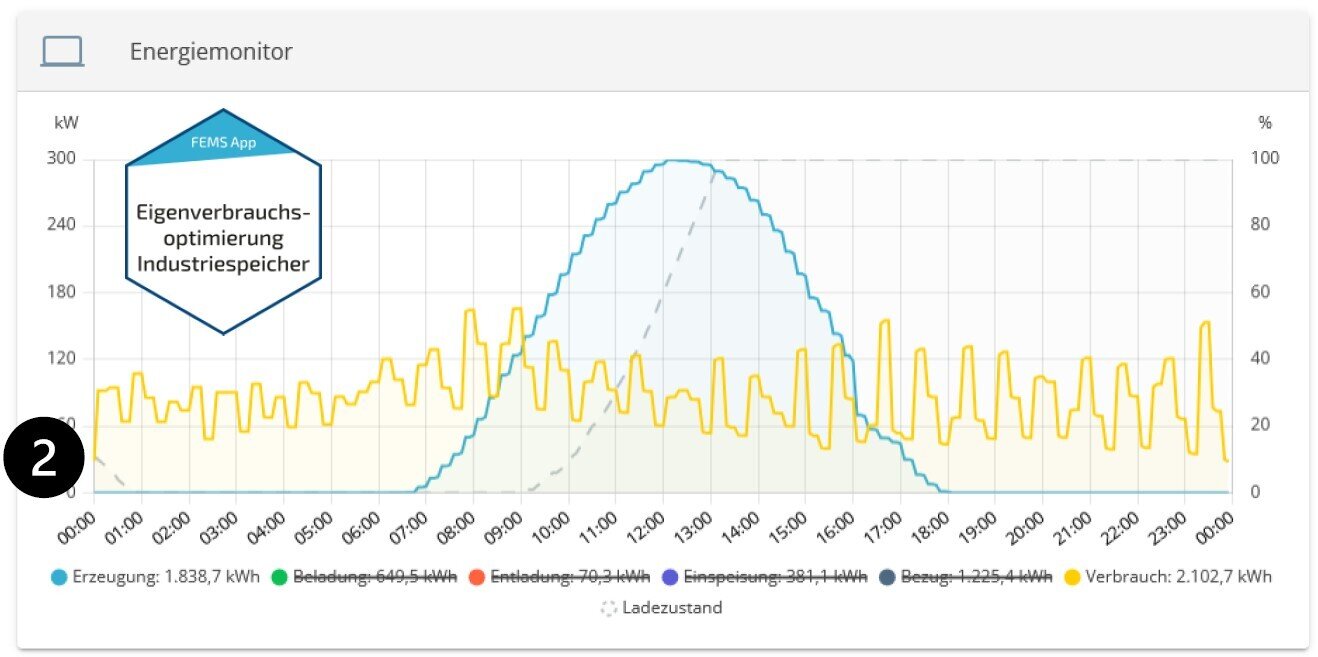

Fallbeispiel 1 - Gießerei — Eigenverbrauchsoptimierung am Wochenende

Automatischer Betrieb: Multi-Use mit EMS

  • Optimale Ausnutzung des Speichers

  • Höhere Einsparungen durch Kombination von Standard-Anwendungen

    • Reduzierung der Lastspitzen um 250 kW

    • Erhöhung der Eigenverbrauchsquote auf 95 %

  • Einmalige Einstellung, automatischer Betrieb

Fallstudie — Co-Location ohne Betriebsstromkosten

Ausgangslage & Herausforderungen:

  • PV-Park (10 MW) mit großem Netzanschlusspunkt (8 MW)

  • Speicherpark (8 MW | 14 MWh) für Arbitragehandel

  • Betriebsstrom muss teuer aus dem Netz bezogen werden

Amortisation

  • PV + Speicherpark: 3-5 Jahre

  • Industrial M für Betriebsstrom: 2-3 Jahre

Ziel: Betriebsstromrechnung = 0 €

Ein weiteres Speichersystem, das sich zur Mittagsspitze langsam belädt und diese Energie in die Nachtstunden verschiebt, wenn Trafoverluste auftreten und im Speicherpark die Kühlung läuft. Gleichzeitig speist der Speicher seine "übrige" Energie in den teuren Abendstunden ein.

Lösung: Industrial M mit Multi-Use

  • Nachts läuft automatisch Entladung auf den Verbrauch.

  • Tagsüber kann der Kunde jederzeit wiederkehrende SmartEvents für die optimale Fahrweise erstellen.

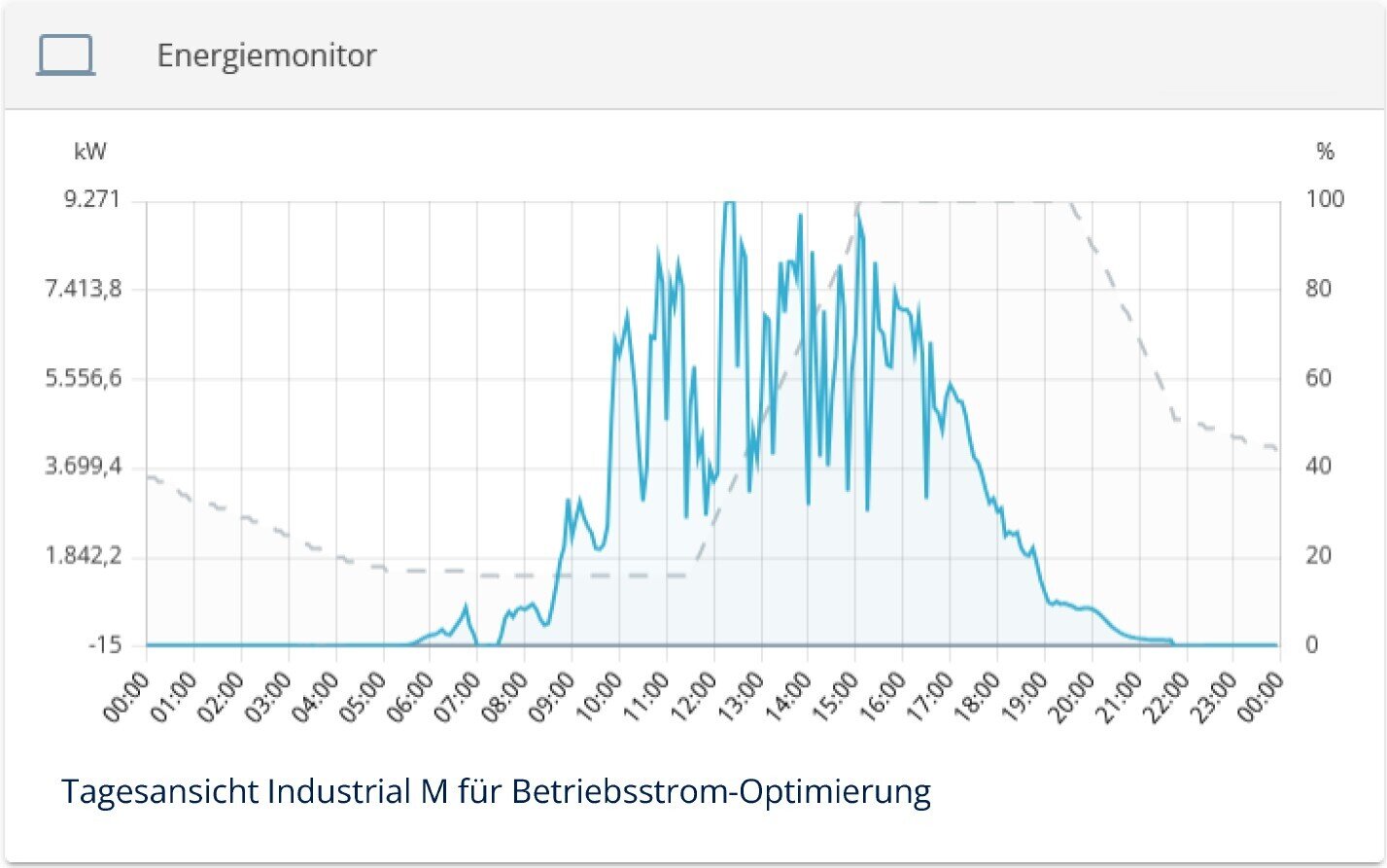

Fallstudie — Co-Location ohne Betriebsstromkosten

3. Bedienung

Klicken Sie auf den Seitenmenü-Chip Speichersystem und dann auf den Chip Serieller Multi-Use, um eine Übersicht über die festgelegten Aufgaben des Speichersystems zu erhalten:

serial multi use task overview

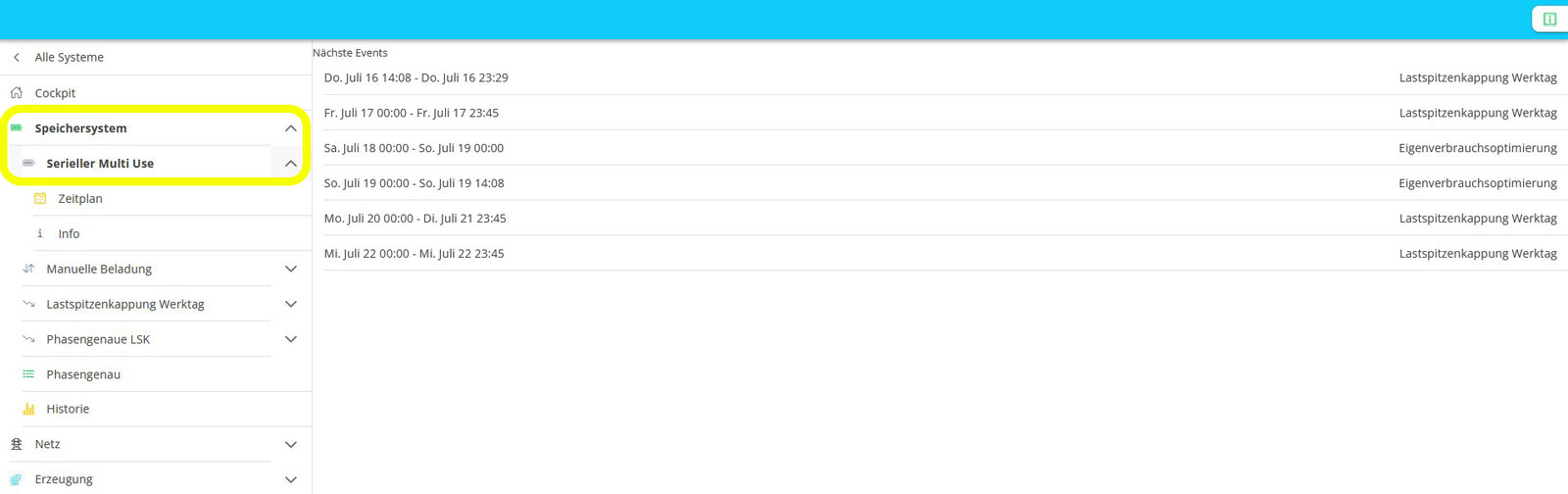

Abbildung 1. Übersicht der Aufgaben des Speichersystems

Um die Aufgaben des Speichersystems zu bearbeiten, klicken Sie auf den Chip Zeitplan. Sie erhalten im Hauptfenster folgende Übersicht:

serial multi use task scheduling

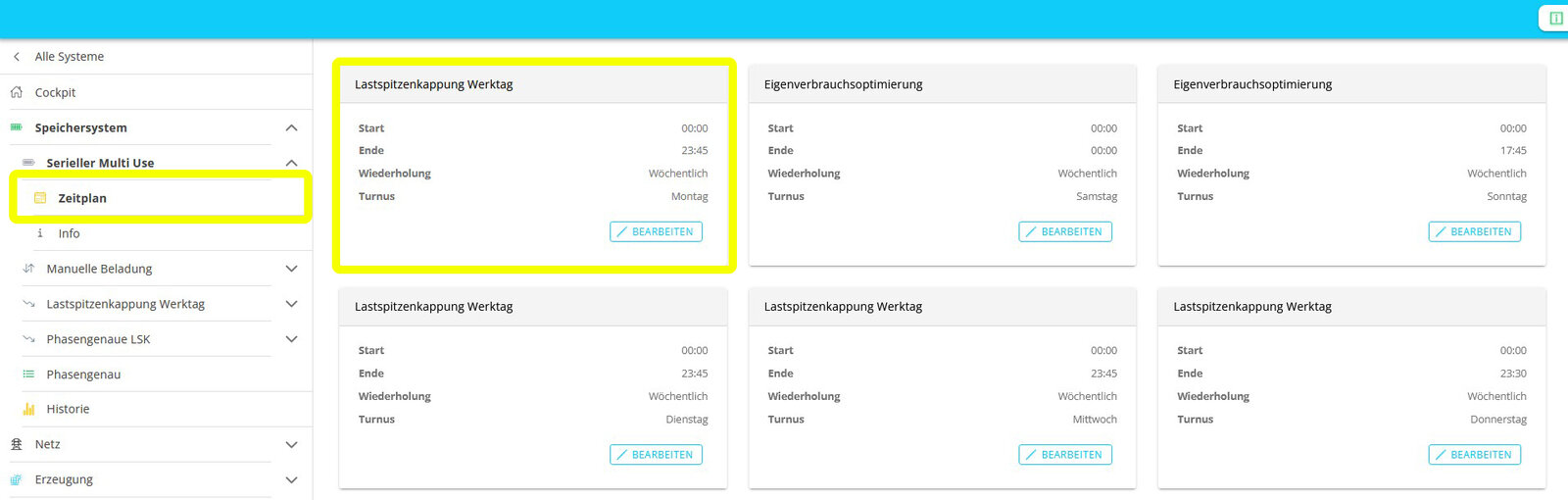

Abbildung 2. Zeitplan der Aufgaben des Speichersystems

Klicken Sie auf Bearbeiten.

Hier passen Sie unter Controller die Art der Aufgabe, z. B. Manuelle Entladung, den Wiederholungsintervall, die Start- und Endzeiten sowie den Turnus an:

serial multi use task adjustment

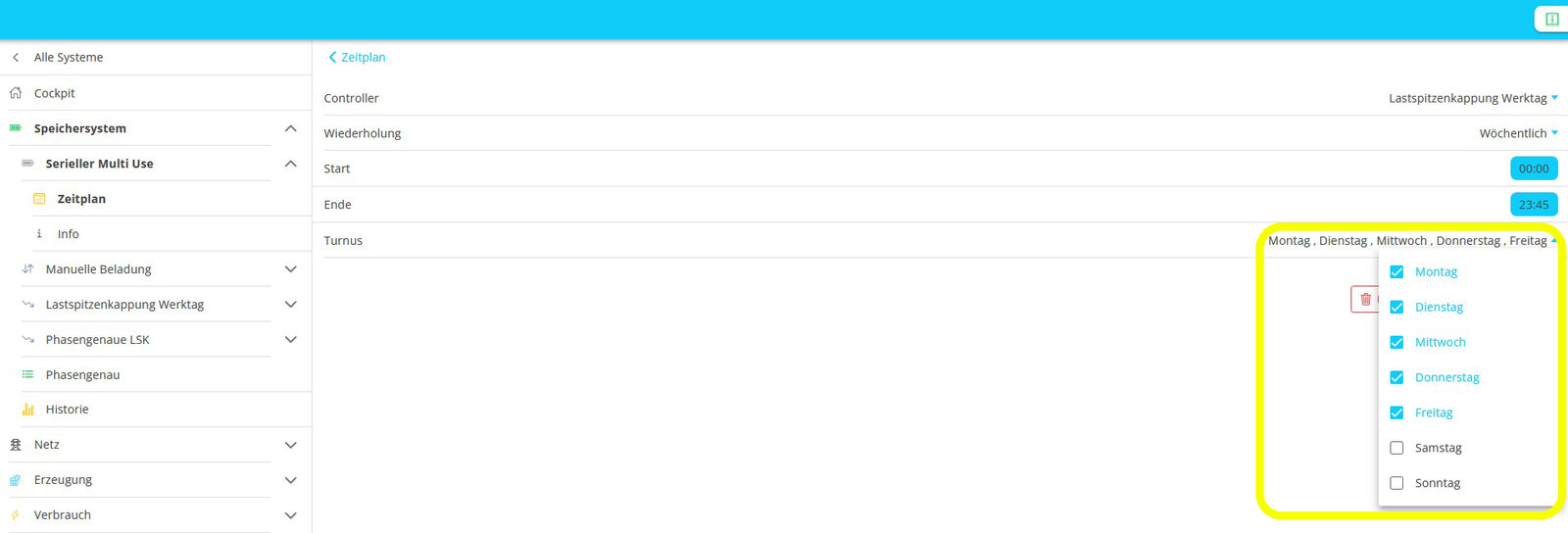

Abbildung 3. Bearbeiten der Aufgaben des Speichersystems

3.1. Festlegen der individuellen Leistungen

Bekannte Leistungseinstellungen werden weiterhin in den jeweiligen Symphon-E Apps unter dem Seitenmenü-Chip Speichersystem vorgenommen (hier am Beispiel Manuelle Be-/Entladung):

serial multi use manual charging adjustment

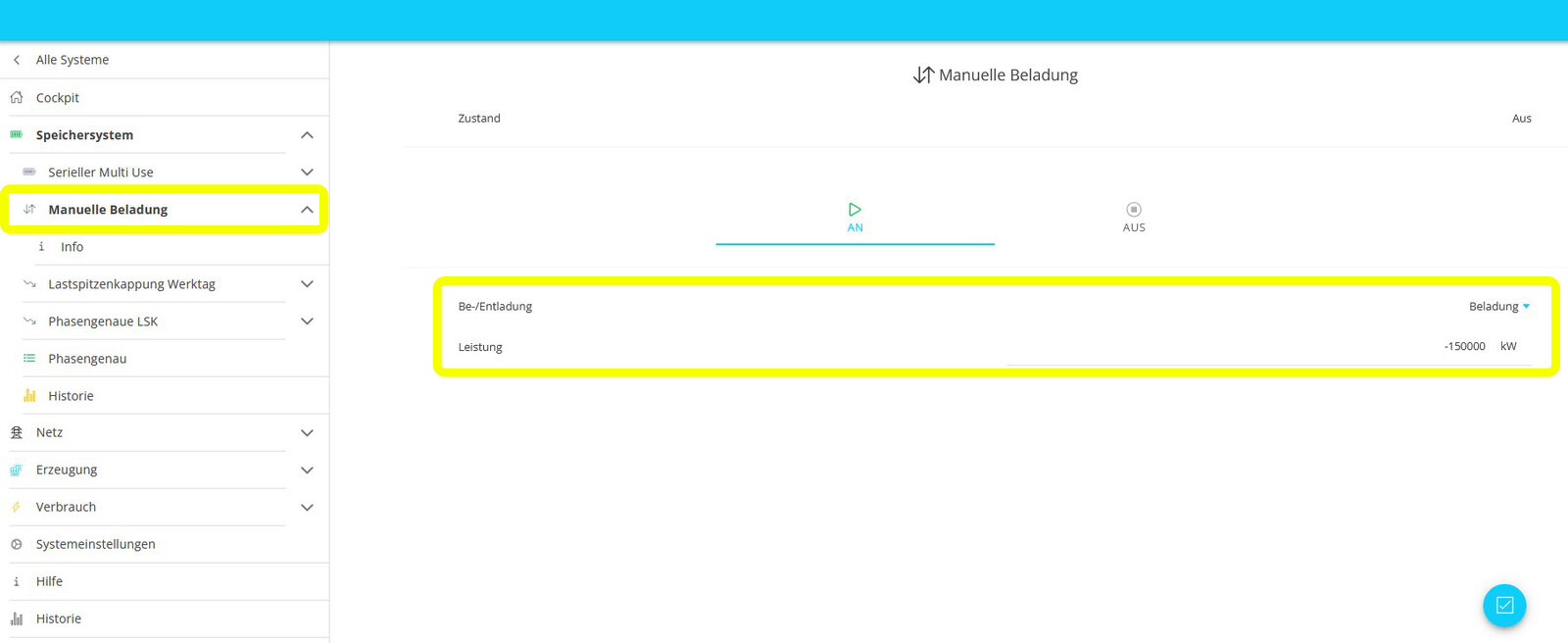

Abbildung 4. Festlegen der individuellen Leistungen

In folgenden Symphon-E Apps können die individuellen Leistungen festgelegt werden:

  • Manuelle Beladung

  • Manuelle Entladung

  • Lastspitzenkappung

  • Eigenverbrauchsoptimierung

Heckert Solar konfiguriert die Symphon-E Apps nach Kundenwunsch. Es ist auch möglich, Symphon-E Apps mehrfach zu installieren. Bitte wenden Sie sich an Ihren Ansprechpartner unter projekt@fenecon.de.
