Symphon-E App Eigenverbrauchsoptimierung
1. Einleitung
Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank, dass Sie sich für die »Symphon-E App Eigenverbrauchsoptimierung« entschieden haben. Gerne können Sie uns Ihre Anregungen mitteilen, damit wir die Qualität unserer Produkte noch weiter verbessern können.
2. Installation der App
Die Symphon-E App Eigenverbrauchsoptimierung ist bei allen Heckert Solar Home- und Commercial-Systemen standardmäßig installiert.
Beim Heckert Solar Industrial S kann die Eigenverbrauchsoptimierung in der Installation optional ausgewählt werden. Bei allen weiteren Industrial-Systemen nimmt Heckert Solar die Installation der App vor.
3. Symphon-E App Eigenverbrauchsoptimierung
In Verbindung mit einer PV-Anlage, einem Blockheizkraftwerk (BHKW) oder einer Windkraftanlage ist die Eigenverbrauchsoptimierung die häufigste Anwendung für ein Stromspeichersystem.
3.1. Funktionsweise
Der Steuerungsalgorithmus sorgt dafür, dass der Anteil der selbst genutzten Energie ("Eigenverbrauch") optimiert wird. Dazu wird der Speicher immer dann beladen, wenn die Erzeugung größer als der Verbrauch ist und entladen, wenn die Erzeugung nicht ausreicht, um die elektrischen Verbraucher zu versorgen. Dies ist technisch gleichbedeutend mit einer Ausregelung auf "0" am Netzanschlusspunkt, d. h. Vermeidung von Netzbezug und Netzeinspeisung. Hierbei werden saldierte (über alle drei Phasen summierte) Wirkleistungswerte verwendet.
3.2. Visualisierung im Online-Monitoring

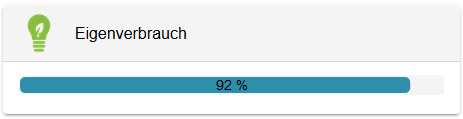

Die Höhe des Eigenverbrauchs kann im Online-Monitoring über das zugehörige Flat-Widget eingesehen werden:
Im Beispiel oben beträgt der Eigenverbrauch 92 %. Das bedeutet, dass 92 % des erzeugten Stroms selbst verbraucht wird.

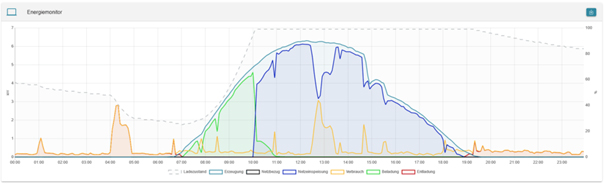

Ein Klick auf den Reiter "Historie" stellt den Eigenverbrauch folgendermaßen dar:
Das Bild zeigt: Die von der PV-Anlage produzierte Energie, die nicht direkt verbraucht wird, belädt die Batterie (grün), bis diese voll ist (gestrichelte Linie). Ab dann wird die überschüssige Energie in das öffentliche Netz eingespeist (blau). Am Abend entlädt sich der Stromspeicher wieder (rot), um den Verbrauch zu versorgen (gelb).
4. Eigenverbrauchsoptimierung 2.0
|
Heckert Solar bietet diverse Symphon-E Apps an, die die Eigenverbrauchsoptimierung erweitern und das Speichersystem nachweislich netzdienlicher und wirtschaftlicher machen. |
Außerdem besteht die Möglichkeit, PV-Überschuss in gesteuerten Verbrauchern sinnvoll zu verwenden:
5. Vorgabe des Ausregelpunktes über Schreibzugriff
Die Funktion SetGridActivePower ermöglicht es, durch dynamisches Setzen des Ausregelpunkts des Controllers "Eigenverbrauchsoptimierung" über Modbus, am Netzanschluss das Verhalten des gesamten Energiemanagements vorzugeben.
|
Standardmäßig (in der normalen EVO) ist dieser auf null eingestellt. |
5.1. Konfiguration im Schreibzugriff-Widget
Folgende Apps müssen installiert sein, um diese Funktion zu nutzen:
-
Symphon-E App Schreibzugriff
-
Symphon-E App Eigenverbrauchsoptimierung

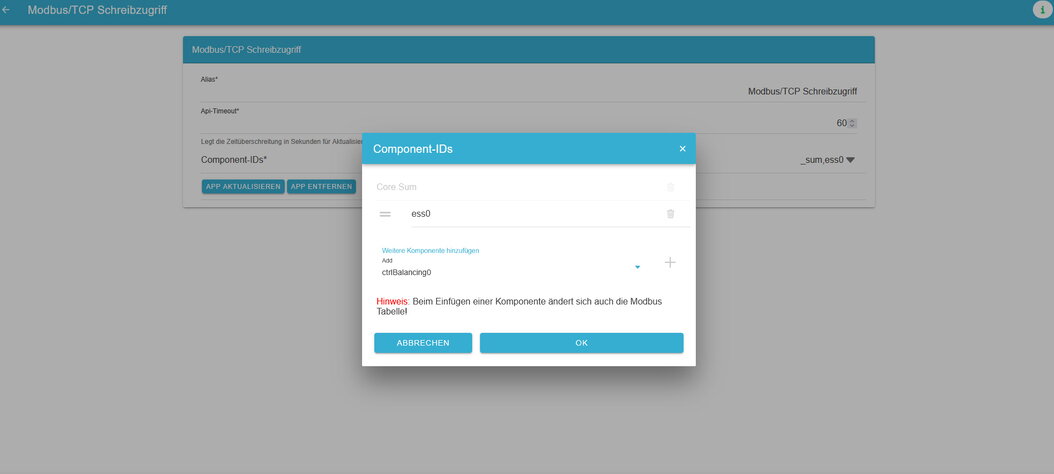

In der Symphon-E App Schreibzugriff ist die Komponente ctrlBalancing0 hinzuzufügen:
Nach Aktualisieren der App ist die Modbus-Datenpunktliste erneut zu prüfen, da sich Register verschieben können. Eine beispielhafte Modbus-Liste:
890 |
Component-ID |
string16 |
"ctrlBalancing0" |
RO |
906 |
Length of block "ctrlBalancing0" |
uint16 |
"180" |
RO |
910 |
Hash of "OpenemsComponent" |
uint16 |
"0xb3dc" |
RO |
911 |
Length of block "OpenemsComponent" |
uint16 |
"80" |
RO |
912 |
ctrlBalancing0/State |
enum16 |
0:Ok, 1:Info, 2:Warning, 3:Fault |
RO |
990 |
Hash of "ControllerEssBalancingImpl" |
uint16 |
"0xb8b0" |
RO |
991 |
Length of block "ControllerEssBalancingImpl" |
uint16 |
"100" |
RO |
992 |
ctrlBalancing0/SetGridActivePower |
float32 |
WO |
In diesem Beispiel kann auf 992 geschrieben werden, um den Setpoint des Eigenverbrauchscontrollers zu verschieben.
5.2. Funktionsweise
SetGridActivePower ermöglicht es, am Netzanschluss das Verhalten des gesamten Energiemanagements vorzugeben.

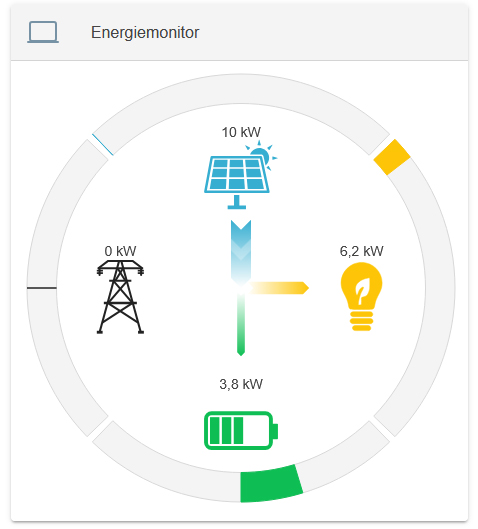

5.2.1. Standardfall: Ausregelung auf null
Das System hält den Netzanschluss möglichst auf null:

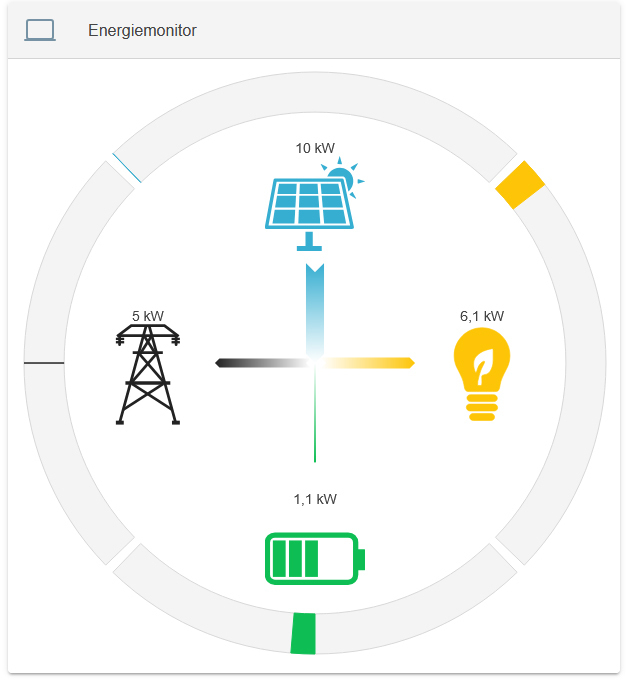

5.2.2. Vorgabe: Negativer Wert (Einspeisung)
Bei Vorgabe eines negativen Werts auf SetGridActivePower speist das EMS im Beispiel 5 kW am Netzanschluss ein. Der Speicher ergänzt dabei zu Erzeugung und Verbrauch. Die Erzeugung kann nicht gesteuert werden.
5.3. Grenzfälle in der Umsetzung
Besonders wenn der Speicher an die Grenzen seines Betriebsbereiches kommt, kann eine Umsetzung des Wertes nicht mehr möglich werden. Entsprechender Verbrauch oder Erzeugung können dies kompensieren. Dies wird allerdings nicht durch das EMS gesteuert.
