Symphon-E App Modbus/TCP lesend

1. Modbus/TCP - Lesezugriff

Diese Anleitung dient der Beschreibung des Lesezugriffs auf ein Heckert Solar Stromspeichersystem mittels Modbus/TCP API. Zunächst werden Grundlagen zum Protokoll beschrieben. Anschließend wird die Funktionsweise der Schnittstelle erklärt.

Die auslesbaren Daten werden in Echtzeit erfasst und können Abweichungen oder Ungenauigkeiten enthalten. Diese Daten dienen lediglich zu Informationszwecken und dürfen nicht als Grundlage für rechtlich verbindliche Entscheidungen oder Handlungen verwendet werden.

1.1. Voraussetzungen

Das auf das Stromspeichersystem zugreifende Gerät (z.B. Notebook/PC) muss direkten Zugriff auf die IP-Adresse des EMS haben - also z. B. im gleichen physischen Netzwerk angeschlossen sein.

1.2. Grundlagen Modbus/TCP

Das Modbus-Protokoll ist ein Kommunikationsprotokoll, das auf einer Client/Server-Architektur basiert. Es wurde 1979 von Gould-Modicon für die Kommunikation mit seinen speicherprogrammierbaren Steuerungen ins Leben gerufen. In der Industrie hat sich der Modbus zu einem De-facto-Standard entwickelt, da es sich um ein offenes Protokoll handelt. Seit 2007 ist die Version Modbus TCP Teil der Norm IEC 61158.

Wikipedia: Modbus/TCP

Mittels Modbus können ein Client (z. B. ein PC/EMS) und mehrere Server (z. B. Mess- und Regelsysteme, Batteriespeicher, PV-Anlage, Ladestation E-Auto) verbunden werden. Es gibt zwei Versionen: Eine für die serielle Schnittstelle (EIA-232 und EIA-485) und eine für Ethernet. In dieser Anleitung wird die Version für Ethernet beschrieben. Hierbei werden TCP/IP-Pakete verwendet, um die Daten zu übermitteln.

Lese- und Schreibzugriffe sind auf folgende Objekttypen möglich:

Objekttyp

Zugriff

Größe

Funktionscode

Einzelner Ein-/Ausgang „Coil“

Lesen & Schreiben

1-bit

01 / 05 / 15

Einzelner Eingang „Discrete Input“

nur Lesen

1-bit

(analoge) Eingänge „Input Register“

nur Lesen

16-bits

(analoge) Ein-/Ausgänge „Holding Register“

Lesen & Schreiben

16-bits

03 / 06 / 16

Die Schnittstelle für den Lesezugriff ist bereits ab Werk inklusive und vorinstalliert.

Die Modbus-Schnittstelle ist folgendermaßen konfiguriert:

Tabelle 1. Parameter für Lesezugriff
Geräteadresse	IP-Adresse des EMS (z.B. 192.168.0.20)
Port	502
Unit-ID	1
Function-Codes	03 (Read Holding Registers)
	04 (Read Input Registers)

Die Schnittstelle ermöglicht standardmäßig Zugriff auf die Kanäle der Komponente _sum.

1.3. Modbus-Tabelle

Die individuelle Modbus-Tabelle für Ihr System können Sie bequem über das Online-Monitoring als Excel-Datei wie folgt herunterladen:

Abbildung 1. Reiter links oben im Online-Monitoring öffnen

Abbildung 2. Reiter "Einstellungen" öffnen

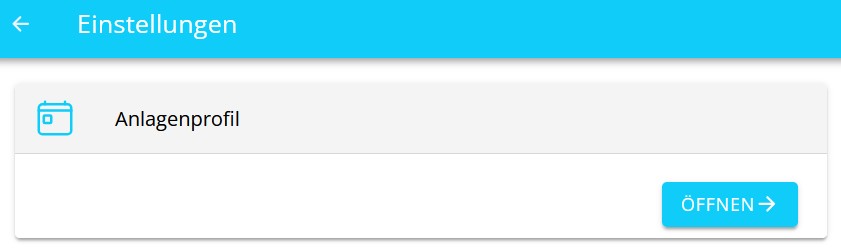

Abbildung 3. Anlagenprofil öffnen

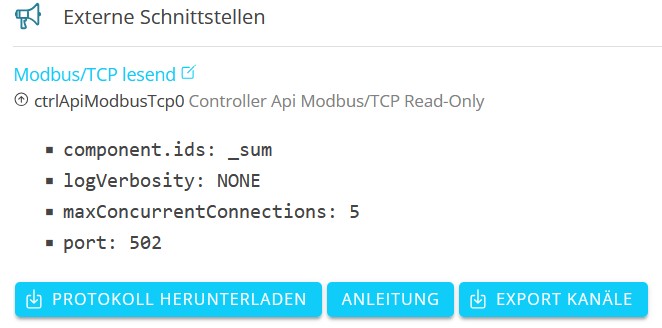

Abbildung 4. ctrlApiModbusTcp öffnen und auf "Download Protocol" klicken

Die wichtigsten Datenpunkte finden Sie auch hier in der Schnellübersicht:

Tabelle 2. Modbus-Tabelle Komponente Sum
Address (Adresse)	Name (Name)	Type (Typ)	Value/Description (Wert/Beschreibung)	Unit (Einheit)	Access (Zugang)
200	Component-ID	string16	_sum		RO
222	State	enum16	0:Ok, 1:Info, 2:Warning, 3:Fault		RO
302	EssSoc	uint16	Ladezustand [0 - 100]	Prozent [%]	RO
303	EssActivePower	float32	AC-seitige Wirkleistung des Speichers inkl. überschüssiger DC-Erzeugung bei Hybrid-Wechselrichter	Watt [W]	RO
309	EssReactivePower	float32	AC-seitige Blindleistung des Speichers	Voltampere Reaktiv [var]	RO
315	GridActivePower	float32	Wirkleistung am Netzanschlusspunkt	Watt [W]	RO
317	GridMinActivePower	float32	Minimale je gemessene Wirkleistung am Netzanschlusspunkt	Watt [W]	RO
319	GridMaxActivePower	float32	Maximale je gemessene Wirkleistung am Netzanschlusspunkt	Watt [W]	RO
327	ProductionActivePower	float32	Wirkleistung des PV-Ertrags und ggf. Ertrag durch externe Wechselrichter	Watt [W]	RO
329	ProductionMaxActivePower	float32	Maximale je gemessene Wirkleistung der PV-Anlage	Watt [W]	RO
331	ProductionAcActivePower	float32	Wirkleistung der externen AC-Wechselrichter	Watt [W]	RO
339	ProductionDcActualPower	float32	Leistung der DC-Erzeugung des Hybridwechselrichters	Watt [W]	RO
343	ConsumptionActivePower	float32	Wirkleistung des elektrischen Verbrauchs	Watt [W]	RO
345	ConsumptionMaxActivePower	float32	Maximale je gemessene Wirkleistung des elektrischen Verbrauchs	Watt [W]	RO
351	EssActiveChargeEnergy	float64	Kumulierte elektrische Energie der AC-seitigen Speicherbeladung inkl. überschüssige PV-Erzeugung beim Hybrid-Wechselrichter	Wattstunden [Wh]	RO
355	EssActiveDischargeEnergy	float64	Kumulierte elektrische Energie vom Speicher zum Verbrauch über AC-Ausgang des Wechselrichters inkl. PV-Erzeugung	Wattstunden [Wh]	RO
359	GridBuyActiveEnergy	float64	Kumulierte elektrische Energie des Netzbezuges	Wattstunden [Wh]	RO
363	GridSellActiveEnergy	float64	Kumulierte elektrische Energie der Einspeisung	Wattstunden [Wh]	RO
367	ProductionActiveEnergy	float64	Kumulierte elektrische Energie der PV-Erzeugung + Erzeugung externer Wechselrichter	Wattstunden [Wh]	RO
371	ProductionAcActiveEnergy	float64	Kumulierte elektrische Energie der externen Wechselrichter	Wattstunden [Wh]	RO
375	ProductionDcActiveEnergy	float64	Kumulierte elektrische Energie der PV-Erzeugung des Wechselrichters	Wattstunden [Wh]	RO
379	ConsumptionActiveEnergy	float64	Kumulierter elektrischer Verbrauch	Wattstunden [Wh]	RO
383	EssDcChargeEnergy	float64	Kumulierte DC-elektrische Energie der Speicherbeladung	Wattstunden [Wh]	RO
387	EssDcDischargeEnergy	float64	Kumulierte DC-elektrische Energie der Speicherentladung	Wattstunden [Wh]	RO
415	EssDischargePower	float32	Tatsächliche AC-seitige Wirkleistung des Speichers	Watt [W]	RO
417	GridMode	enum16	1:On-Grid, 2:Off-Grid		RO

1.4. Beispiel 1: Lesezugriff Batterieladezustand mit QModMaster

Im Folgenden soll der Lesezugriff auf den Ladezustand (SoC) der Batterie mittels des kostenlosen Tools QModMaster exemplarisch gezeigt werden.

Das Tool kann unter folgendem Link heruntergeladen werden:
Online: https://sourceforge.net/projects/qmodmaster/

Der Wert des Ladezustands ist wie folgt hinterlegt (s. oben):

Tabelle 3. Registeradresse für den Ladezustand der Batterie
Address	Name	Type	Value/Description	Unit	Access
302	_sum/EssSoc	uint16		Percent [%]	RO

Standardmäßig wird in QModbusMaster die Base Address auf 1 gesetzt. Dieser Wert ist auf 0 zu ändern. Anderenfalls sind die Registeradressen aus dem Anlagenprofil um 1 verschoben.

Abbildung 5. Einstellungen

Unter Modbus TCP Settings müssen Slave IP und TCP Port richtig konfiguriert sein.

Abbildung 6. Modbus TCP Einstellungen

Da es sich um einen unit16 handelt, muss ein 16-bit Wort, also ein Register, ausgelesen werden. Nach Setzen der Werte auf den Menüpunkt "Read/Write" klicken. Der gelesene Wert erscheint unten.

Abbildung 7. Wert lesen

Der Abgleich mit dem Online-Monitoring bestätigt die Korrektheit des gelesenen Wertes.

Abbildung 8. Vergleich mit Online-Monitoring

Die Durchführung anderer Leseoperationen erfolgt analog.
