Installations- und Konfigurationsanleitung — EMS Relaisboard 8-Kanal TCP

1. Einleitung

1.1. Rechtliche Bestimmungen

Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der FENECON GmbH. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der FENECON GmbH.

Änderungen und Druckfehler vorbehalten!

1.2. Qualifikation des Installateurs

Ein qualifizierter Installateur ist eine Person, die die notwendige Erfahrung und Ausbildung vorweisen kann:

Einrichten, Einschalten, Abschalten, Freischalten, Erden, Kurzschließen und Instandsetzen von Stromkreisen und Geräten
Standardwartungen und Gebrauch von Schutzgeräten gemäß den derzeitigen Sicherheitsstandards
Erste Hilfe/Notversorgung
Aktueller Kenntnisstand bezüglich lokaler Vorschriften, Normen und Richtlinien

Vor dem Lesen des Handbuches sollten Sie sich über die verschiedenen Typen von Sicherheitswarnungen informieren. Sie sollten sich zudem mit der Wichtigkeit der Sicherheitswarnungen vertraut machen.

Werden die Geräte nicht gemäß Standard angeschlossen, muss diese Änderung Heckert Solar-Service mitgeteilt werden (+49 (0) 9903 6280 0; service@fenecon.de). Die Konfiguration kann dann Ihren Anforderungen entsprechend geändert werden.

Beachten Sie die Anleitung des jeweiligen Gerätes!

2. Produktbeschreibung

2.1. Lieferumfang

Prüfen Sie nachdem Sie die Lieferung erhalten haben, ob alle Bestandteile mitgeliefert wurden. Begutachten Sie den Lieferumfang auf Beschädigungen. Sollte etwas fehlen oder beschädigt sein, wenden Sie sich bitte sofort an den Lieferanten. Folgende Komponenten sind in der Lieferung enthalten:

Installations- und Konfigurationsanleitung — EMS Relaisboard 8-Kanal TCP
Hutschienennetzteil (12 V / 1,25 A)
Installationsanleitung — Installations- und Konfigurationsanleitung — EMS Relaisboard 8-Kanal TCP

2.2. Voraussetzungen

Für den Einsatz des Installations- und Konfigurationsanleitung — EMS Relaisboard 8-Kanal TCP ist erforderlich:

Energiemanagement System (EMS)

EMS wird als Open-Source-Projekt unter dem Namen "OpenEMS" gemeinsam mit vielen weiteren Unternehmen und Instituten in der "OpenEMS Assocation e.V." entwickelt. Mehr Informationen:

EMS: https://www.fenecon.de/fems-apps/

OpenEMS: https://www.openems.io

EMS ist Produktbestandteil der integrierten FENECON Stromspeichersysteme und weiterer Produktkombinationen aus Batteriewechselrichtern und Batterien. Mehr Informationen dazu finden Sie auf https://fenecon.de/.

3. Installations- und Konfigurationsanleitung — EMS Relaisboard 8-Kanal TCP

3.1. Technische Daten

Logische Ansteuerung

Modbus/TCP über Netzwerk

Versorgung

9-24 VDC/1 A

Funktion

8 Relais, die jeweils als Öffner oder Schließer verwendet werden können.

Maximale Schaltleistungen

12 VDC/15 A
24 VDC/15 A
125 VAC/15 A
250 VAC/10 A

Montage

Hutschiene

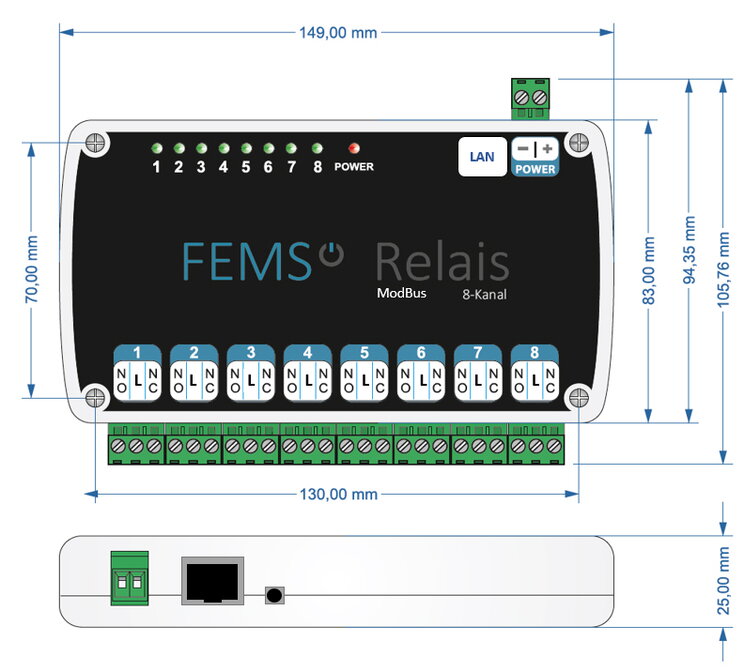

Abbildung 1. Abmessung — Installations- und Konfigurationsanleitung — EMS Relaisboard 8-Kanal TCP

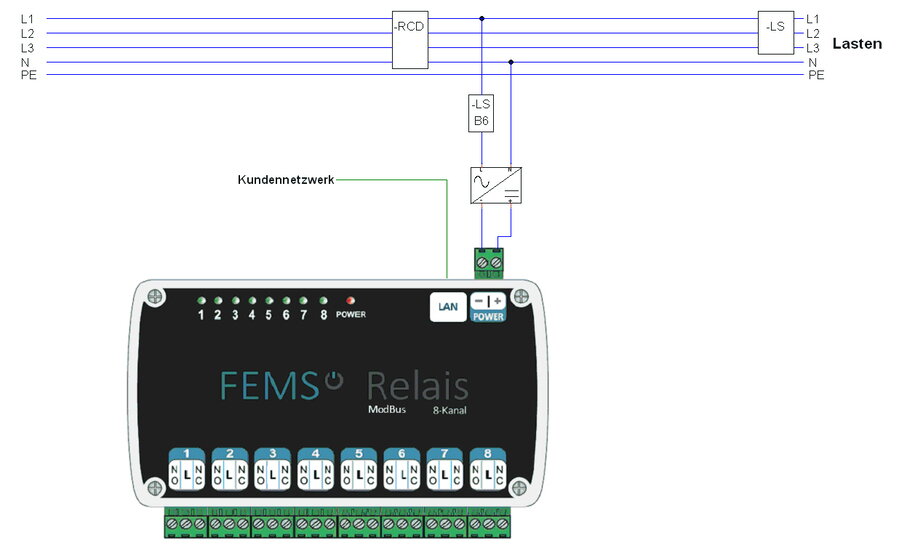

Abbildung 2. Übersicht — Installations- und Konfigurationsanleitung — EMS Relaisboard 8-Kanal TCP

3.2. Standardbelegung und Anschluss: Blockheizkraftwerk (BHKW)

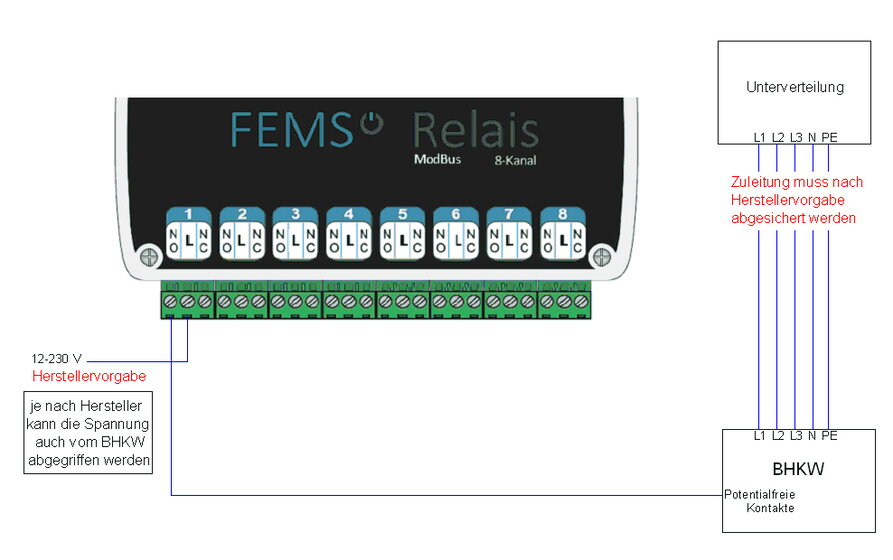

Abbildung 3. Übersicht — Anbindung: BHKW

Das BHKW ist standardmäßig auf Kanal 1 anzuschließen.

3.3. Standardbelegung und Anschluss: Wärmepumpe SG-Ready

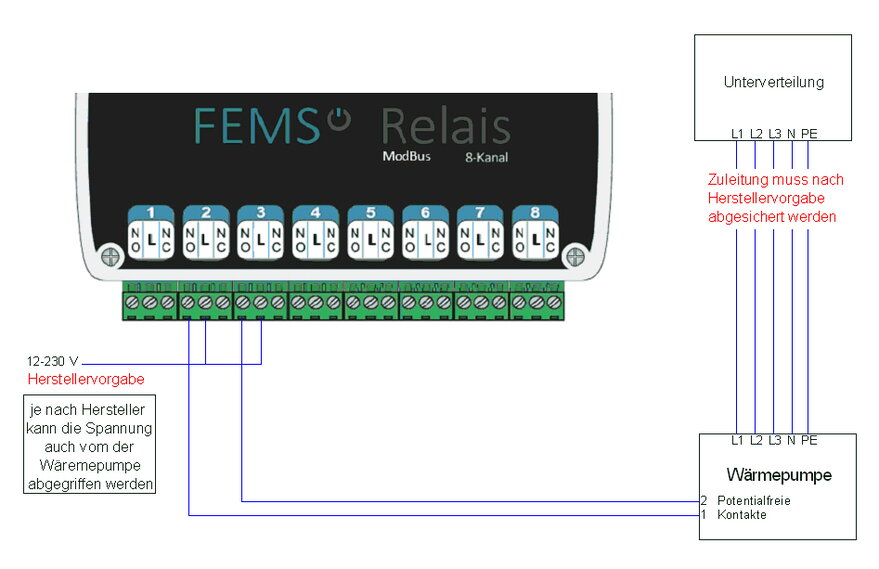

Abbildung 4. Übersicht — Anbindung: Wärmepumpe SG-Ready

Die Wärmepumpe ist standardmäßig auf Kanal 2 und 3 anzuschließen.

3.4. Standardbelegung und Anschluss: Heizstab 6 kW

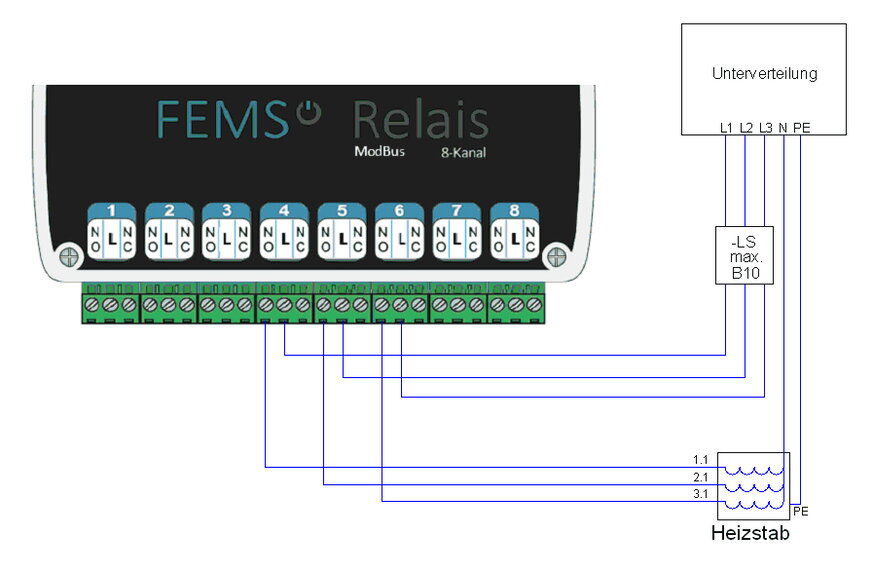

Abbildung 5. Übersicht — Anbindung: Heizstab 6 kW

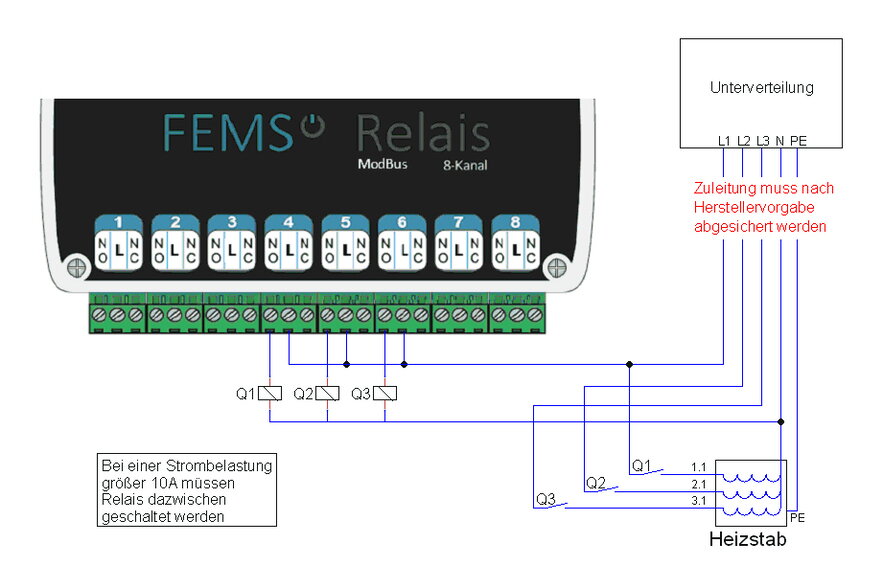

FEMS App Relaisboard Heizstab groesser 10kW

Abbildung 6. Übersicht — Anbindung: Heizstab > 10 A

Der Heizstab ist standardmäßig auf Kanal 4, 5 & 6 anzuschließen.

3.5. Standardbelegung und Anschluss: Verbraucher für Schwellwertsteuerung

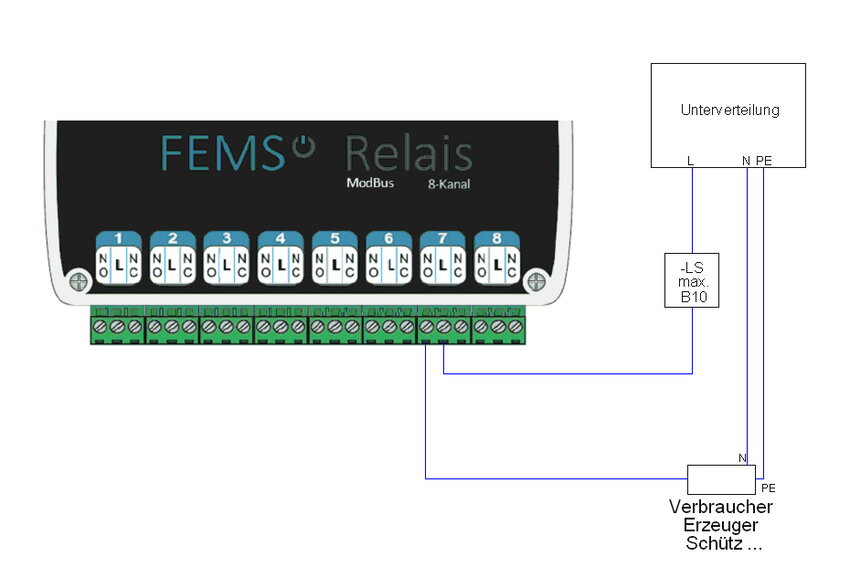

Abbildung 7. Übersicht — Anbindung: Verbraucher für Schwellwertsteuerung

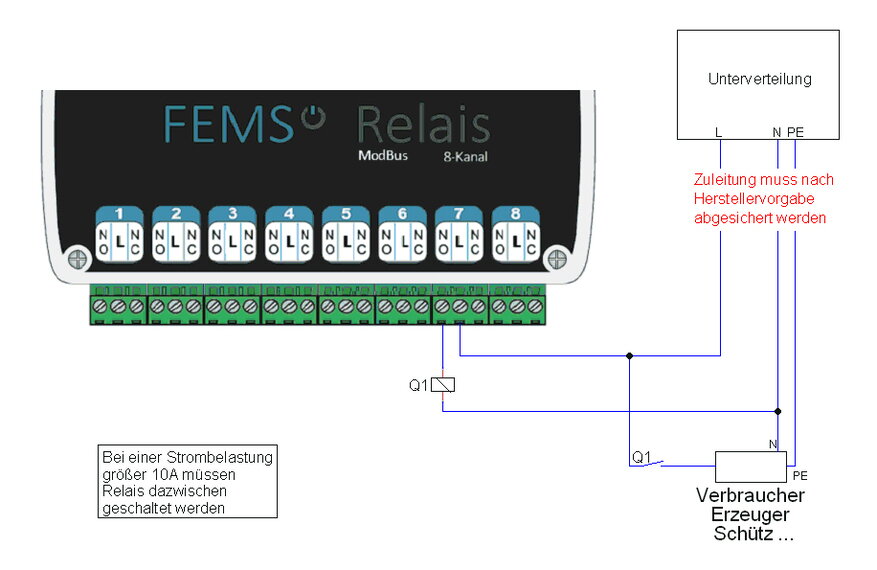

FEMS App Relaisboard Schwellwert groesser 10kW

Abbildung 8. Übersicht — Anbindung: Verbraucher für Schwellwertsteuerung > 10 A

Der Verbraucher für die Schwellwertsteuerung ist standardmäßig auf Kanal 7 anzuschließen.

3.6. Standardbelegung und Anschluss: Verbraucher für Manuelle Relaissteuerung

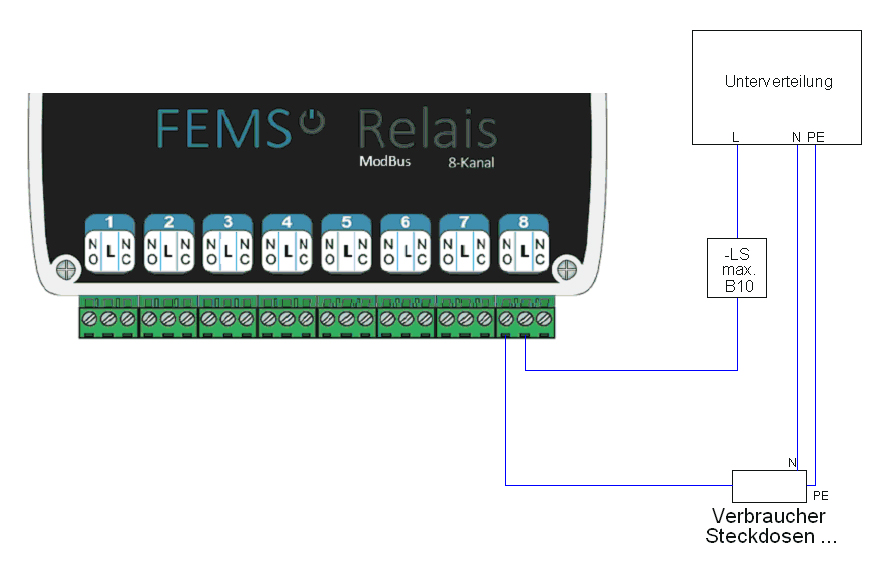

FEMS App Relaisboard manuelle Relaisschaltung

Abbildung 9. Übersicht — Anbindung: Verbraucher für Manuelle Relaissteuerung

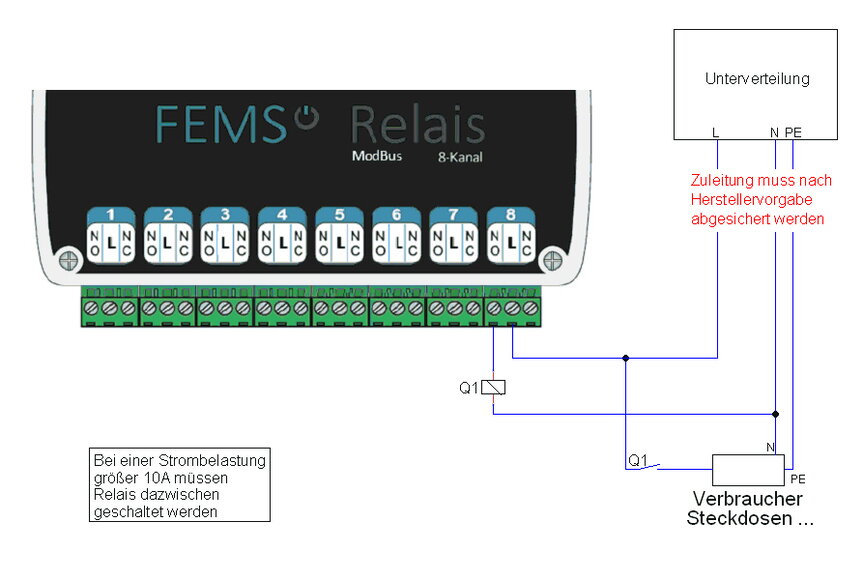

FEMS App Relaisboard manuelle Relaisschaltung groesser 10kW

Abbildung 10. Übersicht — Anbindung: Verbraucher für Manuelle Relaisteuerung > 10 A

Der Verbraucher für die Manuelle Relaissteuerung ist standardmäßig auf Kanal 8 anzuschließen.

Nach der Installation der Relaisboard-Hardware muss noch die zugehörige App aus dem EMS App Center installiert werden.

3.7. Betrieb über PoE

Statt über das mitgelieferte Hutschienennetzteil (12 V/1,25 A) kann das Relaisboard auch über PoE (Power over Ethernet) betrieben werden.

Voraussetzung dafür ist ein IEEE-konformer, aktiver PoE-Splitter oder PoE-Switch, der 12 V/1 A oder 12 V/2 A liefert. Der PoE-Splitter bzw. -Switch wird zwischen Relaisboard und Netzwerk-Switch geschaltet.

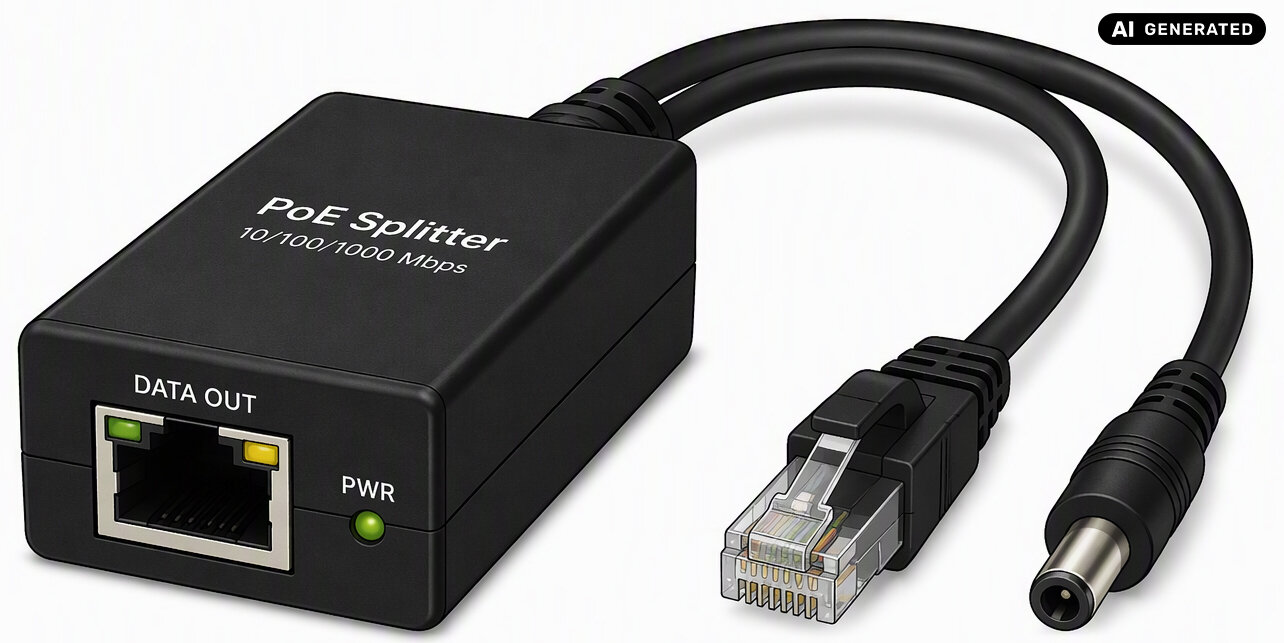

PoE-Splitter

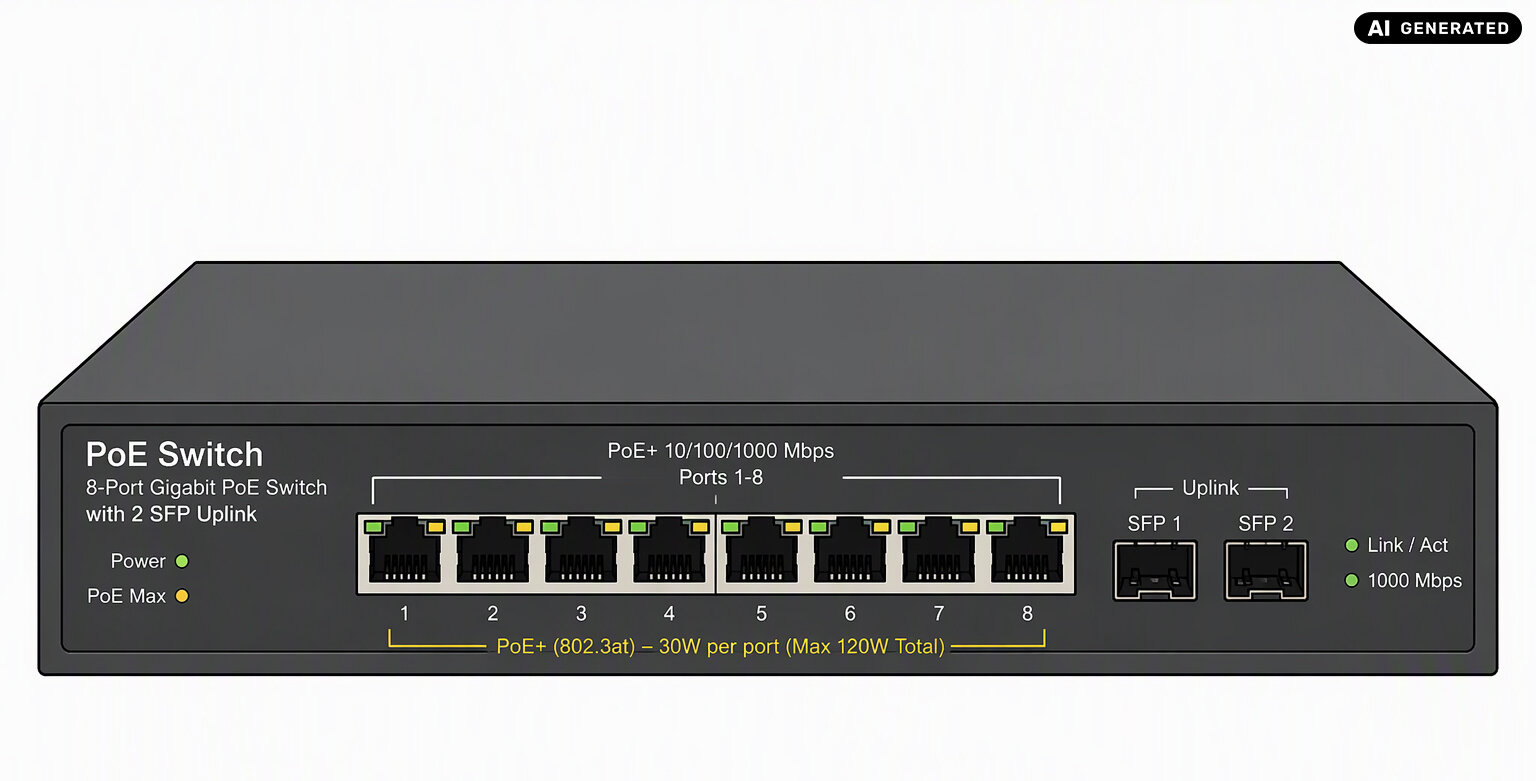

PoE-Switch

Das Verwenden eines passiven PoE-Splitters oder -Switches kann zu Schäden am Relaisboard führen. Bitte verwenden Sie ausschließlich einen aktiven PoE-Splitter oder -Switch.

4. Installation der App

Eine Anleitung zur Vorgehensweise finden Sie hier.

Während der App-Installation erscheint folgendes Fenster:

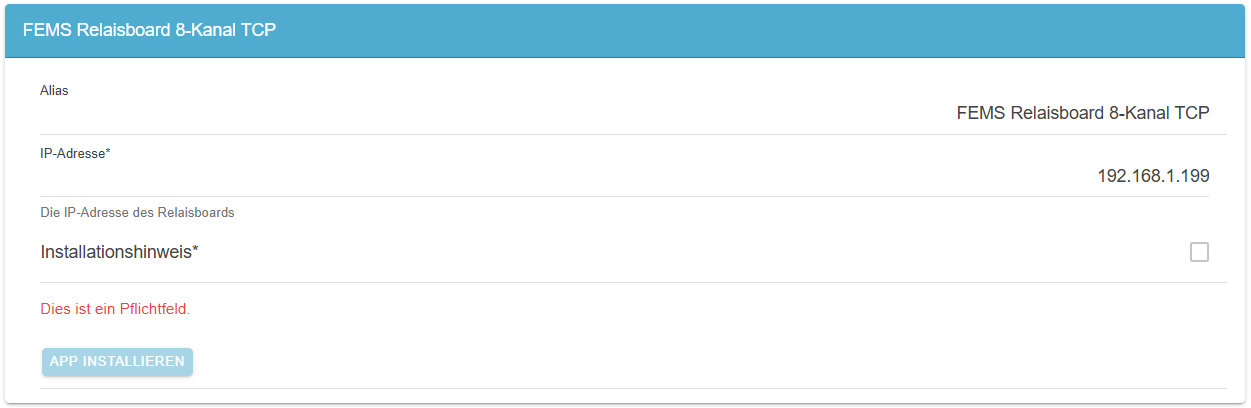

Abbildung 11. Installation der Relaisboard-App

Die IP-Adresse des Relaisboards sollte nicht verändert werden.
Ist es zwingend erforderlich, die IP-Adresse zu ändern, muss diese ebenfalls im Relaisboard selbst geändert werden (s. unten).

Um die Installation der Relaisboard-App abzuschließen, klicken Sie 2 x auf Bestätigen.

4.1. Ändern der statischen IP-Adresse des Relaisboards

Konfigurieren Sie ein Notebook mit der statischen IP-Adresse 192.168.1.1.
Verbinden Sie das Notebook per LAN-Kabel mit dem Relaisboard.
Prüfen Sie mit ping 192.168.1.199, ob das Relaisboard erreichbar ist.
Öffnen Sie den Browser und geben Sie die URL http://192.168.1.199 ein.
Dann erscheint ein Fenster, in dem Sie die neue Netzwerkkonfiguration für das eigene Netz eingeben können.
