Symphon-E App ASKOMA Heizstab lesend

1. Einleitung

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank, dass Sie sich für die »Symphon-E App ASKOMA Heizstab lesend« entschieden haben. Gerne können Sie uns Ihre Anregungen mitteilen, damit wir die Qualität unserer Produkte noch weiter verbessern können.

2. Installation und Konfiguration — Symphon-E App ASKOMA Heizstab lesend

2.1. Voraussetzungen

  1. Der Heizstab muss per LAN mit dem Netzwerk verbunden sein.

  2. Der Heckert Solar Energiespeicher muss mit dem Netzwerk verbunden sein.

2.2. Konfiguration des Heizstabs

  • Folgen Sie der Bedienungsanleitung ASKOHEAT+ von ASKOMA.

  • Verwenden Sie das QUICK SETUP.

  • Sobald Sie bei Punkt 7 (PTH) des Assistenten angekommen sind, fahren Sie wie folgt fort:

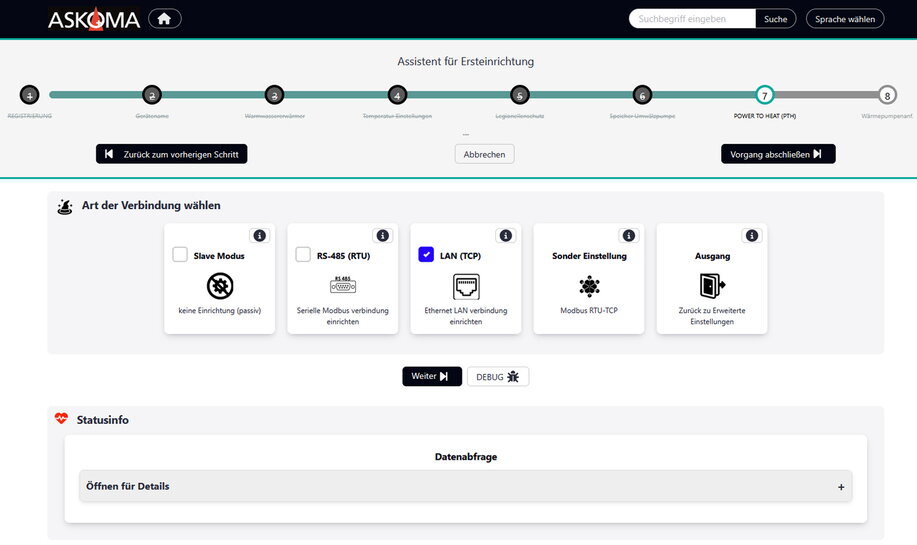

Askoma quick setup LAN

  1. Wählen Sie als Art der Verbindung LAN aus und klicken Sie auf Weiter.
Askoma quick setup FEMS

  1. Setzen Sie den Haken bei Heckert Solar EMS und klicken Sie auf Weiter.

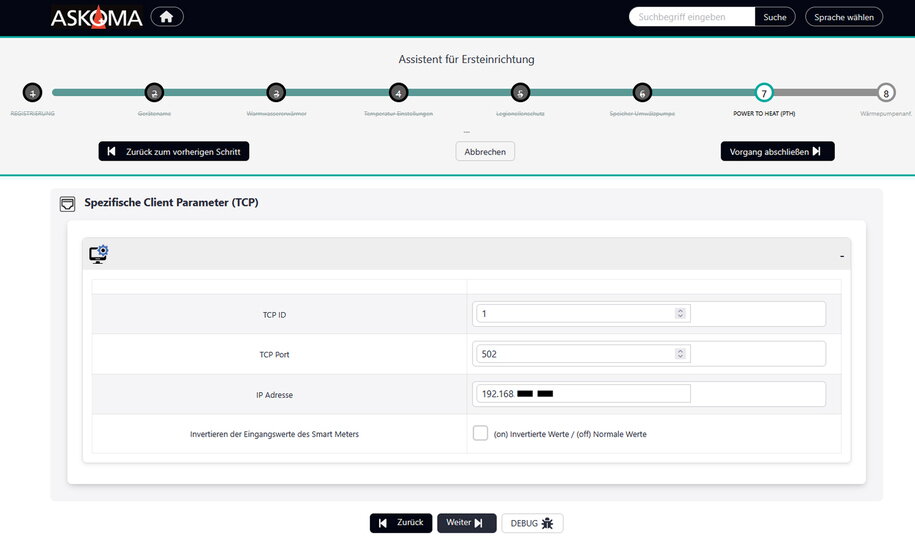

Askoma quick setup PTH

  1. Tragen Sie als TCP ID die Zahl 1 ein.

  2. Tragen Sie als TCP Port die Zahl 502 ein.

  3. Tragen Sie als IP-Adresse die DHCP-IP-Adresse des EMS ein. Diese finden Sie im EMS Online Monitoring durch Klicken auf das Burger-Menü unter Einstellungen → Netzwerkkonfiguration.

  4. Klicken Sie auf Weiter.

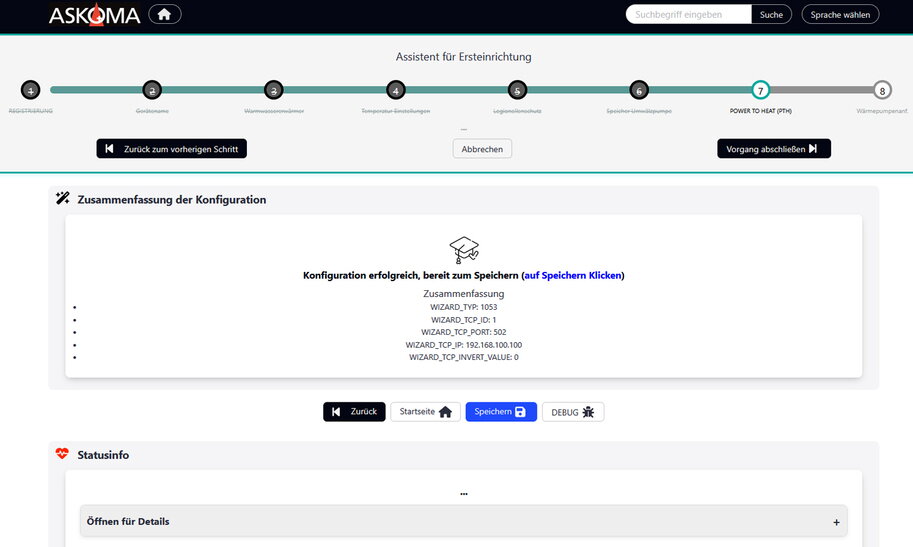

Askoma quick setup complete

  1. Die Konfiguration des ASKOMA-Heizstabs ist nun abgeschlossen.

Nun muss noch die Verbindung zum EMS hergestellt werden.

2.3. Installation der Symphon-E App ASKOMA Heizstab lesend

Die genaue Vorgehensweise zur Installation einer Symphon-E App finden Sie hier.

Im Laufe der Installation muss die dynamische IP-Adresse des ASKOMA-Heizstabs angegeben werden. Diese erhalten Sie im ASKOMA-Webinterface.

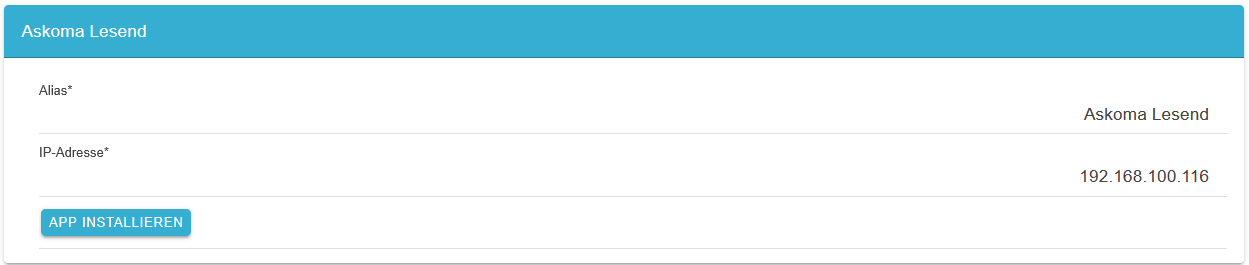

Askoma app installation 2
Abbildung 1. Eingabe der DHCP-IP-Adresse — ASKOMA-Heizstab

Anschließend wird das Widget im Online-Monitoring sichtbar:

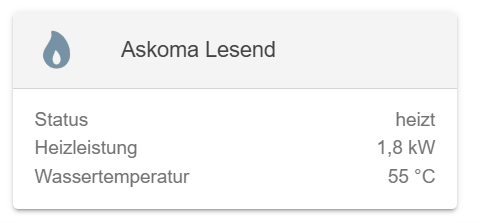

Askoma flat widget
Abbildung 2. ASKOMA-Flat-Widget

Durch Klicken auf den Reiter Historie im Online-Monitoring und anschließendes Klicken auf das ASKOMA-Widget öffnet sich die historische Ansicht des ASKOMA-Heizstabs:

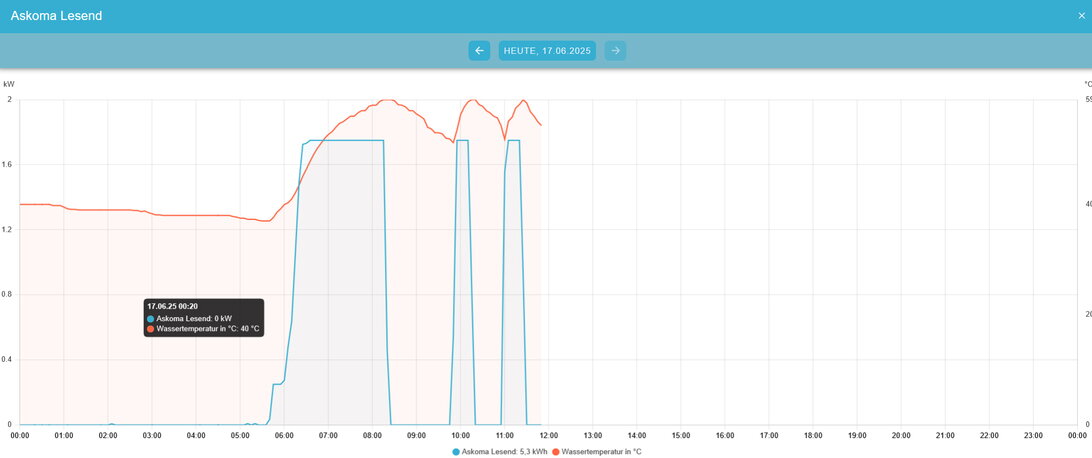

Askoma history graph
Abbildung 3. Historische Ansicht — Graph — ASKOMA-Widget

  • Im Energiemanagement System müssen keine weiteren Einstellungen vorgenommen werden.

  • Die Einrichtung ist damit abgeschlossen.

Optional:

Bei Erwerb der Symphon-E App Power-to-Heat lesend muss diese über das Heckert Solar App Center installiert werden.
