Symphon-E assembly and operating instructions

1. About these instructions

Personnel must have carefully read and understood these installation and service instructions before starting any work.

1.1. Version/revision

Table 1. Version/revision
Version/Revision	Änderung	Datum	Name
2021.01	Entwurf Ersterstellung	12.04.2021	CE Design
2021.02	Überarbeitung Entwurf	27.05.2021	FENECON TK
2021.03	Fehlerbehebung	27.06.2021	FENECON TK
2021.04	Kabeltyp geändert	05.08.2021	FENECON TK
2021.05	Formatierung angepasst	09.09.2021	FENECON TK
2021.06	Überarbeitung Wechselrichter und EMS Box	24.11.2021	FENECON FT
2022.01	Einfügen weiterer Übersichtsdarstellungen	24.11.2022	FENECON JE
2023.01	Überarbeitung der Anleitung	27.01.2023	FENECON JS
2023.02	Umstellung auf Home 10 Wechselrichter FHI-10-DAH 16A	07.02.2023	FENECON PM
2024.07	Anpassung Kapitel 8	15.07.2024	FENECON PM
2024.09	Anpassung Aufstellbedingungen und Fehlbedienung	19.09.2024	FENECON PM
2024.11	Anpassungen Kapitel 7.4 und 7.5	05.11.2024	FENECON MR
2024.12	Überarbeitung	18.11.2024	FENECON MR
2025.1.1	Integration Garantiebedingungen und Feuerwehrhinweis	27.01.2025	FENECON MR

1.2. Darstellungskonventionen

Table 2. Darstellungskonventionen

This symbol indicates an imminent danger. If this danger is not avoided, it can lead to death or serious injury.

This symbol indicates a potentially dangerous situation. If this dangerous situation is not avoided, it may result in minor or moderate injury.

This symbol indicates a warning. Failure to observe this warning may result in damage and/or destruction of the system.

This symbol indicates a note. It is recommended that the note be observed.

1.3. Structure of warning notices

If observed, warnings protect against possible personal injury and damage to property and use the signal word to classify the magnitude of the danger.

Source of the danger
Possible consequences of non-compliance
- Measures for avoidance/prohibitions

Danger sign
The danger sign indicates warnings that warn of personal injury test.

Source of danger
The source of danger indicates the cause of the hazard.

Possible consequences of non-compliance
The possible consequences of ignoring the warning are, for example, crushing, burns or other serious injuries.

Measures/Prohibitions
Measures/prohibitions include actions that must be taken to avoid a hazard (e.g. stopping the drive) or that are prohibited to avoid a hazard.

1.4. Terms and abbreviations

The following terms and abbreviations are used in the installation and service instructions:

Table 3. Terms and abbreviations
Term/Abbreviation	Meaning
AC	Alternating Current
CHP	Combined heat and power plant
BMS	Battery Management System
DC	Direct Current
EMS	Energy Management System
Energy meter	Electricity meter for the inverter at the grid connection point
EMS	Energiemanagement System
IBN	Commissioning
MPPT	Maximum Power Point Tracking Finder for the maximum power point
GCP	grid connection point
PE	Protective conductor
PV	Photovoltaic
RTE	Round-Trip-Efficiency (RTE) System efficiency — ratio of discharged to charged energy quantity
SG-Ready	Smart-Grid-Ready — Preparation of the heat pump for external control
SoC	State of Charge State of charge The available capacity in a battery, expressed as a percentage of the nominal capacity.
SoH	State of Health — State of ageing
VDE	German Association for Electrical, Electronic & Information Technologies e. V.
Widget	Component of Online Monitoring

1.5. Scope of delivery

Table 4. Scope of delivery
Item	Component	Number	Comment
1	Symphon-E-Inverter	1
2	Symphon-E-EMS box (incl. Energiemanagement System)	1
3	Symphon-E-Parallel Box	1	optional for 2nd Symphon-E-battery tower
4	Symphon-E-Extension Box	1	optional for 3rd Symphon-E-battery tower
5	Symphon-E-BMS box	1	per Symphon-E-battery tower
6	Symphon-E-Battery module		depending on the ordered capacity
7	Symphon-E-base	1	per Symphon-E-battery tower

2. Security

2.1. Intended use

The electrical energy storage system is used for electrical energy storage in rechargeable lithium iron phosphate battery modules (charging) and the provision of electrical energy (discharging). This charging and discharging process takes place via a connected Symphon-E inverter. All processes of the electricity storage system are monitored and controlled by the EMS. The system may only be used in compliance with the permitted technical data (see chapter 3: Technical data).

2.2. Qualification of the staff

The installation and maintenance of the system may only be carried out by qualified personnel.

2.2.1. Elektro-Fachpersonal

Zu Elektro-Fachpersonal zählen Personen, die

are able to carry out work on electrical systems due to their technical training, knowledge and experience as well as knowledge of the relevant standards and regulations.
have been commissioned and trained by the operator to carry out work on electrical systems and equipment of the battery system.
are familiar with how the battery system works.
recognize hazards and prevent them by taking appropriate protective measures.

2.2.2. Service staff

Service personnel include the manufacturer’s personnel or specialist personnel instructed and authorized by FENECON GmbH, who must be requested by the operator to work on the system (e.g. assembly, repair, maintenance, work on the batteries, etc.).

2.3. General information on the Symphon-E storage system

The assembly of the Symphon-E, the installation of the battery modules and the establishment of the cable connections as well as the expansion of the system may only be carried out by qualified electricians.
Keep the power storage system away from children and animals.
The power storage system may only be used under the specified charging/discharging conditions (see chapter Technical data).
Only use the battery modules as intended. Improper use can lead to overheating, explosion or fire of the battery modules.
Read the instructions for installation and operation to avoid damage due to incorrect operation.
The power storage system can cause electric shock and, due to short-circuit currents, burns.
The battery modules may have insufficient cell voltage after a long storage period. If this is the case, please contact the service department.
Do not expose the battery modules to high voltages.
Place the battery modules on level surfaces.
Do not place any objects on the Symphon-E battery tower.
Do not step on the power storage system.
Do not connect the plug contacts of the BMS box in reverse.
Do not short-circuit battery modules.
Do not touch the battery module connectors (+) and (-) directly with a wire or metal object (e.g. metal chain, hairpin). In the event of a short circuit, excessive current can be generated, which can lead to overheating, explosion or fire of the battery modules.

2.3.1. Elementareinflüsse

Keep the power storage system away from water sources.
Do not immerse the power storage system in water, moisten it or touch it with wet hands.
Set up/store the electricity storage system in a cool place.
Do not heat the electricity storage system.
Do not expose the electrical energy storage system to open fire.
Do not set up or use the electrical energy storage system near open fires, heaters or high-temperature sources.
- The heat can cause insulation to melt and the safety ventilation to be damaged. This can lead to overheating, explosion or fire in the battery modules.
No soldering work may be carried out on the power storage system. Heat introduced during soldering can damage the insulator and the safety ventilation mechanism and lead to overheating, explosion or fire of the battery modules.
The battery modules must not be dismantled or modified. The battery modules contain a safety mechanism and a protective device, damage to which can lead to overheating, explosion or fire of the battery modules.

2.3.2. Mechanical influences

Do not attempt to crush or open battery modules.
Do not apply any mechanical force to the power storage system.
- The battery modules can be damaged and short circuits can occur, which can lead to overheating, explosion or fire of the battery modules.
Do not throw or drop parts of the power storage system.
- Do not use defective or dropped battery modules.
Do not use the electrical energy storage system if changes in color or mechanical damage are detected during assembly, charging, normal operation and/or storage.
If the protective devices are damaged, abnormal charging currents and voltages can cause a chemical reaction in the battery modules, which can lead to overheating, explosion or even fire in the battery modules.

2.3.3. Installation, operation and maintenance

Always observe the following safety instructions when installing, operating or maintaining the battery modules:

The assembly of the Symphon-E, the installation of the battery modules and the establishment of the cable connections as well as the expansion of the system may only be carried out by qualified electricians.
During maintenance work, stand on dry insulating objects and do not wear any metal objects/jewelry (e.g. watches, rings and necklaces) during maintenance work/operation.
Use insulated tools and wear personal protective equipment.
Do not touch two charged contacts with a potential difference.
Measure the battery voltage with a multimeter and ensure that the output voltage is 0 V in off mode.
If an anomaly is detected, switch off the battery tower immediately.
Only continue the maintenance work after the causes of the anomaly have been eliminated.
The battery modules can cause an electric shock and burns due to high short-circuit currents.
Install battery modules in locations with good natural ventilation.

2.4. Reasonably foreseeable misuse

All applications that do not fall within the scope of the intended use are considered misuse. Work on live parts is generally not permitted. Electrical work may only be carried out by qualified electricians.

The following safety rules must be observed for all work on electrical components:

Disconnect
Secure against restarting
Determine absence of voltage
Earthing and short-circuiting
Cover or shield neighboring live parts

Non-compliance with the safety rules is considered a reasonably foreseeable misuse.

Other misuses include in particular:

improper transportation, installation or assembly at a location, trial operation or operation which may damage the Symphon-E.
Change in the specified technical characteristics, including the individual components.
Change or deviation of the specified connected loads.
functional or structural changes.
Operating the product in a faulty or defective condition.
improper repairs.
operation without protective devices or defective protective devices.
Disregarding the information in the original installation and service instructions.
Unauthorized or unauthorized access via the control unit or the network.
das Einspielen von Firmware-Updates, die nicht über Heckert Solar bezogen wurden.
Fire, open light and smoking in the vicinity of the storage system.
Inadequate ventilation at the installation site.
unauthorized changes and actions to the electrical energy storage system.
Use as mobile energy storage.
Direct use in a PV system (integration via an AC-coupled grid is possible).

2.5. Area of application — electromagnetic compatibility (EMC)

The low-voltage equipment is intended for use in the following areas of application:

General information (public)

Use in other areas of application is not in accordance with the intended use.

2.5.1. Storage

Area: Fireproof indoors/outdoors with suitable weather protection.
Air temperature: -20 °C to 40 °C.
Relative humidity: max. 50% at +40 °C.
Do not store battery modules (lithium iron phosphate batteries) with flammable or toxic objects.
Store battery modules with safety defects separately from undamaged battery modules.

2.5.2. Fire protection

Do not expose the power storage system to direct sunlight
Avoid contact with conductive objects (e.g. wires).
Keep heat and fire sources, flammable, explosive and chemical materials away from the power storage system
Do not dispose of the Symphon-E battery modules in a fire due to the risk of explosion

2.5.3. charging

Keep the SoC of the battery module below 30 % for shipping and charge the battery module if it has been stored for more than 6 months.

2.6. Operating resources

2.6.1. Electrolyte solution of the battery modules

Electrolyte solution is used in the battery modules (lithium iron phosphate).
The electrolyte solution in the battery modules is a clear liquid and has a characteristic odor of organic solvents.
The electrolyte solution is flammable.
The electrolyte solution in the battery modules is corrosive.
Contact with electrolyte solution can cause severe burns to the skin and damage to the eyes.
Do not inhale the vapors.
If the electrolyte solution is swallowed, induce vomiting.
Leave the contaminated area immediately after inhaling the vapors.
Eye and skin contact with leaked electrolyte solution must be avoided.
- After skin contact: Immediately wash skin thoroughly with neutralizing soap and consult a doctor if skin irritation persists.
- After eye contact: Immediately flush eye(s) with running water for 15 minutes and seek medical advice. Delayed treatment can cause serious damage to health.

2.7. Pictograms

Pictograms on the system indicate dangers, prohibitions and instructions. Illegible or missing pictograms must be replaced by new ones.

Table 5. Pictograms
Piktogramm	Bedeutung	Beschreibung
	Warnung vor gefährlicher elektrischer Spannung	Piktogramm am Gehäuse, und Kennzeichnung von Komponenten, bei denen nicht klar zu erkennen ist, dass sie elektrische Betriebsmittel enthalten, die Anlass für ein Risiko durch elektrischen Schlag sein können.
	Allgemeines Warnzeichen
	Warnung vor Gefahren durch das Aufladen von Batterien	Piktogramm am Gehäuse und Kennzeichnung von Komponenten, bei denen nicht klar zu erkennen ist, dass sie elektrische Betriebsmittel enthalten, die Anlass für ein Risiko durch das Aufladen von Batterien sein können.
	Keine offene Flamme; Feuer, offene Zündquelle und Rauchen verboten	Piktogramm am Gehäuse und Kennzeichnung von Komponenten, bei denen nicht klar zu erkennen ist, dass sie elektrische Betriebsmittel enthalten, die Anlass für ein Risiko durch offene Flammen, Feuer, offene Zündquellen und Rauchen sein können.
	Schutzerdungskennzeichen
	Getrennte Sammlung von Elektro- und Elektronikgeräten
	Anleitung beachten
	Kopfschutz benutzen
	Fußschutz benutzen
	Handschutz benutzen
	CE-Kennzeichen
	Produkt ist recyclingfähig.

2.8. Operating materials/equipment

2.8.1. Electrolyte solution of the battery modules

Electrolyte solution is used in the battery modules (lithium iron phosphate).
The electrolyte solution in the battery modules is a clear liquid and has a characteristic odor of organic solvents.
The electrolyte solution is flammable.
The electrolyte solution in the battery modules is corrosive.
Contact with electrolyte solution can cause severe burns to the skin and damage to the eyes.
Do not inhale the vapors.
If the electrolyte solution is swallowed, induce vomiting.
Leave the contaminated area immediately after inhaling the vapors.
Eye and skin contact with leaked electrolyte solution must be avoided.
- After skin contact: Immediately wash skin thoroughly with neutralizing soap and consult a doctor if skin irritation persists.
- After eye contact: Immediately flush eye(s) with running water for 15 minutes and seek medical advice.

Delayed treatment can cause serious damage to health.

2.8.2. Electrical equipment

Work on electrical equipment may only be carried out by qualified electricians.
Bei allen Arbeiten an elektrischen Komponenten sind die fünf Sicherheitsregeln einzuhalten:
1. Disconnect.
2. Secure against restarting.
3. Spannungsfreiheit feststellen.
4. Earthing and short-circuiting.
5. Cover or shield neighboring live parts.
Maintenance work may only be carried out by trained specialist personnel (service personnel).
Vor Beginn von Arbeiten Sichtkontrollen auf Isolier- und Gehäuseschäden durchführen.
The system must never be operated with faulty or non-operational electrical connections.
To avoid damage, lay supply lines without crushing and shearing points.
Zur Instandhaltung dürfen an unisolierten Leitern und Anschlussklemmen nur isolierte Werkzeuge verwendet werden.
Switch cabinets (e. g. inverter housing) must always be kept locked. Only authorized personnel with appropriate training and safety instructions (e. g. service personnel) should be allowed access.
The inspection and maintenance intervals for electrical components specified by the manufacturer must be observed.
Um Beschädigungen zu vermeiden, Versorgungsleitungen ohne Quetsch- und Scherstellen verlegen
If the power supply is disconnected, specially marked external circuits may still be live!
Manche Betriebsmittel (z. B. Wechselrichter) mit elektrischem Zwischenkreis können nach Freischaltung für eine gewisse Zeit noch gefährliche Restspannungen bevorraten. Vor Arbeitsbeginn an diesen Anlagen ist die Spannungsfreiheit zu prüfen.

2.9. Personal protective equipment

Depending on the work on the system, personal protective equipment must be worn:

Sicherheitsschuhe
Protective gloves, cut-resistant if necessary
Schutzbrille
Schutzhelm

2.10. Ersatz- und Verschleißteile

The use of spare and wear parts from third-party manufacturers can pose risks. Only original parts or spare and wear parts approved by the manufacturer must be used. The instructions for spare parts must be adhered to. Further information can be found in the wiring diagram.

Further information must be requested from the manufacturer.

2.11. IT security

Heckert Solar-Speichersysteme und deren Anwendungen kommunizieren und agieren ohne Internetverbindung. Die einzelnen Systemkomponenten (Wechselrichter, Batterien etc.) sind nicht direkt mit dem Internet verbunden oder aus dem Internet erreichbar. Sensible Kommunikationen über das Internet werden ausschließlich über zertifikatbasierte TLS-Verschlüsselungen verarbeitet.

Access to the programming levels is not barrier-free and is accessible at different levels depending on the qualifications of the operating personnel. Safety-relevant program changes require additional verification.

Heckert Solar processes energy data of European customers exclusively on servers in Germany and these are subject to the data protection regulations applicable in this country.

The software used is checked using automated tools and processes established during development in order to keep it up to date and to rectify security-relevant vulnerabilities at short notice. Updates for EMS are provided free of charge for life.

3. Technical data

3.1. Allgemein

Table 6. Technical data — General information
Naming		Value/dimension
Installation/environmental conditions	IP classification	IP55
	Operating altitude above sea level	≤ 2,000 m
	Installation/operating temperature	-30 °C to +60 °C
	Battery operating temperature	-10 °C to +50 °C
	Optimal operating temperature of the battery	15 °C to +30 °C
	Cooling	Fanless
	Max. Grid connection	120 A
Certification/guideline	Overall system	CE
	Inverter	VDE 4105:2018-11 TOR generator type A 1.1
	Battery	UN38.3 VDE 2510-50

3.2. Technical data — Inverter

Table 7. Technical data — Inverter
Naming		Value/dimension
Inverter		FHI-10-DAH	FHI-10-DAH 16A
DC-PV connection	Max. DC input power	15 kW_p	15 kW_p
	MPP tracker	2	2
	Numbers of inputs per MPPT	1 (MC4)	1 (MC4)
	Starting voltage	180 V	180 V
	Min. DC feed-in voltage	210 V	210 V
	Max. DC feed-in voltage	1000 V	1000 V
	MPPT voltage range	200 V to 850 V	200 V to 850 V
	MPPT voltage range full load	460 V to 850 V	460 V to 850 V
	Max. Input current per MPPT	12.5 A	16 A
	Max. Short-circuit current per MPPT	15.5 A	22.7 A
AC connection	Grid connection	400/380 V, 3L/N/PE, 50/60 Hz	400/380 V, 3L/N/PE, 50/60 Hz
	Max. Output current	16.5 A	16.5 A
	Max. Input current	22 A	22 A
	Nominal apparent power output	10,000 VA	10,000 VA
	Max. Apparent power output	11,000 VA	11,000 VA
	Max. Apparent power from mains	15,000 VA	15,000 VA
	Cos(φ)	-0.8 to +0.8	-0.8 to +0.8
Emergency power	Emergency power capable	Yes	Yes
	Grid shape	400/380 V, 3L/N/PE, 50/60 Hz	400/380 V, 3L/N/PE, 50/60 Hz
	Emergency power supplied loads (per phase)	10.000 VA (3,333 VA)*	10,000 VA (3,333 VA)*
	Unbalanced load	3,333 VA	3,333 VA
	Black start	Yes	Yes
	Solar recharging	Yes	Yes
Efficiency	Max. Efficiency	98.2 %	98.2 %
Efficiency	European efficiency	97.5 %	97.5 %
General	Width \| Depth \| Height	415 \| 180 \| 516 mm	415 \| 180 \| 516 mm
	Weight	24 kg	24 kg
	Topology	trafolos	trafolos

*also in parallel mains operation

3.2.1. Dimensions

The dimensions are given in mm.

Figure 1. A Inverter — Dimensions

3.3. Strombedingte Überdimensionierung von PV-Strings

PV-Strings dürfen mit dem Heckert Solar-Wechselrichter eingesetzt werden, auch wenn der MPP-Strom \$I_(m\pp)\$ (Maximum Power Point) der eingesetzten Module den maximalen Eingangsstrom des Wechselrichters überschreitet. Dabei limitiert der Heckert Solar-Wechselrichter den Eingangsstrom, was unter Umständen zu Ertragsverlusten führen könnte.

Der zu erwartende Kurzschlussstrom des PV-Strings \$I_(sc)\$ darf die maximale Kurzschlussfestigkeit des Wechselrichters in keinem Betriebszustand überschreiten. Eine solche Überschreitung könnte den Wechselrichter beschädigen und würde zu einem Ausschluss der Garantieansprüche gem. der Garantiebedingungen von Heckert Solar führen.

3.4. Technical data — Symphon-E-EMS box

Table 8. Technical data — EMS box

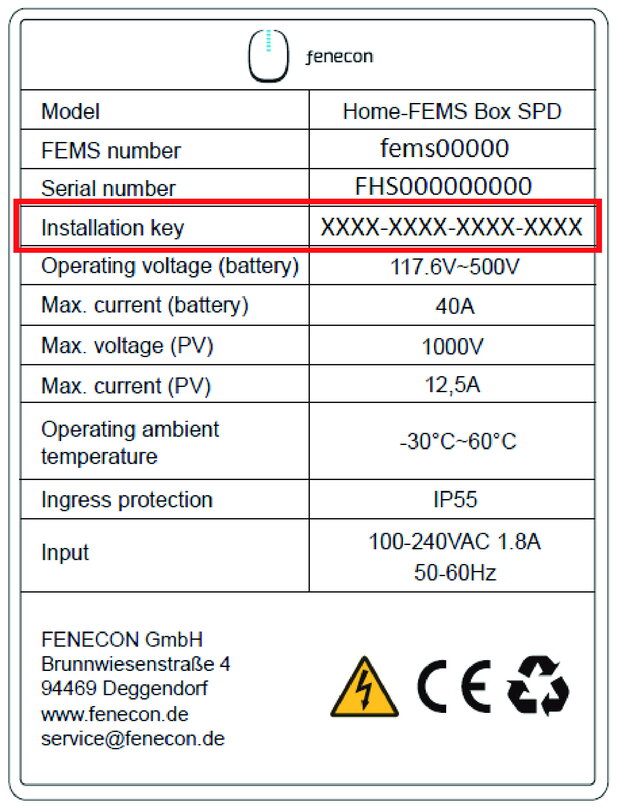

Naming	Value/dimension
DC operating voltage	117.6 V to 500 V
Max. Current (battery)	40 A
Max. Voltage (PV)	1,000 V
Max. Current (PV)	12.5 A
Operating temperature	-30 °C to 60 °C
Protection specification	IP55 (plugged)
Input voltage	100 V to 240 V/1.8 A/50 Hz to 60 Hz
Width \| Depth \| Height	506 \| 365 \| 145 mm
Weight	11 kg
installation	stackable

3.4.1. Dimensions

The dimensions are given in mm.

Figure 2. Dimensions — EMS box

3.4.2. EMS box — Pin assignment

Figure 3. Pin assignment — EMS box

Table 9. Pin assignment — EMS box
Item	Description
1	Battery Connection to the inverter (MC4)
2	Service interface
3	Customer network connection (LAN) RJ45 (not included in scope of delivery)
4	Inverter communication, relay outputs; digital inputs
5	Earthing connection M6
6	Communication output for parallel connection of several batteries
7	Power supply 3 x 1.5 mm² (not included in scope of delivery)

3.5. Technical data — Symphon-E parallel box (optional)

Table 10. Technical data — Parallel box
Naming	Value/dimension
DC operating voltage	117.6 V to 500 V
Max. Current (battery)	40 A
Operating temperature	-30 °C ~ 60 °C
Protection specification	IP55 (plugged in)
Width \| Depth \| Height	506 \| 365 \| 145 mm
Weight	10 kg
installation	stackable

3.5.1. Dimensions

The dimensions are given in mm.

Figure 4. Dimensions — Parallel box

3.5.2. Parallel box — Terminal assignment

Figure 5. Terminal assignment — Parallel box

Table 11. Terminal assignment — Parallel box
Item	Description
1	Battery connection to the inverter (MC4)
2	Battery connection from the other two battery towers (MC4)
3	Communication input for parallel connection of several battery towers
4	Earthing connection M6
5	Communication output for parallel connection of several battery towers

3.6. Technical data — Symphon-E-Extension box (optional)

Table 12. Extension box (optional) — Technical data
Naming	Value/dimension
DC operating voltage	117.6 to 500 V
Max. Current (battery)	40 A
Operating temperature	-30 °C ~ 60 °C
Protection specification	IP55 (plugged in)
Width \| Depth \| Height	506 \| 365 \| 145 mm
Weight	9 kg
installation	stackable

3.6.1. Dimensions

The dimensions are given in mm.

Figure 6. Dimensions — Extension box

3.6.2. Extension box — Pin assignment

Figure 7. Pin assignment — Extension box

Table 13. Pin assignment — Extension box
Item	Description
1	Battery connection to EMS box in parallel (MC4)
2	Communication input for parallel connection of several battery towers
3	Earthing connection

3.7. Technical data — Symphon-E-BMS box

Table 14. Technical data — BMS box
Naming	Value/dimension
Maximum operating voltage range	117.6 V to 500 V
Maximum output/input current	40 A
Optimal operating temperature range	15 to 30 °C
Ambient temperature range	-10 to 50 °C
Protection specification	IP55 (plugged in)
Width (incl. side cover) \| Depth \| Height	506 \| 365 \| 131 mm
Weight	13 kg
installation	stackable/wall mounting

3.7.1. Dimensions

The dimensions are given in mm.

Figure 8. Dimensions — BMS box

3.8. Technical data — Symphon-E battery module

Table 15. Technical data — Battery module
Naming	Value/dimension
Usable capacity	49.1 Ah/2.2 kWh
Rated voltage	44.8 V
Output voltage range	39.2 V to 50.4 V
Storage temperature range (over 7 days)	-30 °C to +60 °C
Storage temperature range (over 30 days)	-20 °C to +55 °C
Storage temperature range (over 180 days)	-10 °C to +50 °C
Protection specification	IP55 (plugged in)
Weight	26.5 kg
installation	stackable
parallel connection	3 battery towers in parallel
cooling	natural cooling
Shipping capacity	< 30 % SoC
Module safety certification	VDE 2510/IEC62619
UN transport test standard	UN38.3
Relative humidity during storage	5% to 95 %

Storage longer than 6 months
Possible consequences: Deep discharge of the cells, defect of the battery module.
- External charging of the battery modules to nominal voltage. This may only be carried out by the manufacturer or a company authorized by the manufacturer.

3.8.1. Electrical parameters of the battery modules

For number of battery modules from 4 to 6

Table 16. Electrical parameters — Number of battery modules 4S to 6S (4 — 6 modules in series)
parameter	value/dimension
Number of modules	4S	5S	6S
Nominal capacity	8.8 kWh	11.0 kWh	13.2 kWh
Width incl. side cover	506 mm
Depth	397 mm
Height (without feet)	924 mm	1055 mm	1186 mm
Weight	133.5 kg	160.0 kg	186.5 kg
Rated voltage	179.2 V	224 V	268.8 V
Output voltage range	156.8~201.6 V	196~252 V	235.2~302.4 V
Maximum continuous Charging/discharging power	4.48 kW	5.60 kW	6.72 kW

With a number of battery modules from 7 to 10

Table 17. Electrical parameters — Number of battery modules 7S to 10S (7 — 10 modules in series)
Parameter	Value/dimension
Module	7S	8S	9S	10S
Nominal capacity	15.4 kWh	17.6 kWh	19.8 kWh	22.0 kWh
Width incl. side cover	506 mm
Depth	397 mm
Height (without feet)	131.7 mm	1448 mm	1579 mm	1710 mm
Weight	213.0 kg	239.5 kg	266.0 kg	292.5 kg
Rated voltage	313.6 V	358.4 V	403.2 V	448.0 V
Output voltage range	274.4~352.8 V	313.6~403.2 V	352.8~453.6 V	392~493 V
Maximum continuous Charging/discharging power	7.84 kW	8.96 kW	10.0 kW	10.0 kW

3.9. Technical data — Base

Table 18. Technical data — Base
Naming	Value/Size
Width (incl. side cover) \| Depth \| Height	506 \| 365 \| 84 mm
Weight	6 kg
Protection class	IP55 (plugged in)
Installation	stackable

3.9.1. Dimensions

The dimensions are given in mm.

Figure 9. Dimensions — Base

4. Allgemeine Beschreibung

Symphon-E is a Back-up power capability Battery energy storage system that can build its own household power grid. Lithium iron phosphate batteries (LiFePO4) are used in this modular system for storing electrical energy.

4.1. System configuration — General overview

Figure 10. System — schematic diagram with optional components

4.2. System design variants

4.2.1. Standard setup with emergency power

Figure 11. Standard setup with emergency power

Table 19. Standard setup with emergency power
Item	Description
1	grid
2	Bi-directional meter
3	Energy meter
4	Inverter
5	PV system
6	Symphon-E
7	consumption

4.2.2. Standard setup with Schuko and Back-up Power

Figure 12. Standard design with Schuko

Table 20. Standard setup with Schuko and Back-up Power
Item	Description
1	grid
2	Bi-directional meter
3	Energy meter
4	Inverter
5	PV system
6	Symphon-E
7	3x Schuko with RCD type A 30 mA and fuse (to be obtained externally from installer)
8	consumption

4.2.3. System setup with additional AC generator and emergency power

Figure 13. System structure with additional AC generator

Table 21. System setup with additional AC generator and emergency power
Item	Description
1	grid
2	Bi-directional meter
3	Energy meter
4	3-phase sensor or with PV inverter app
5	PV inverter
6	Additional PV system
7	Symphon-E
8	PV system
9	Inverter
10	consumption

4.2.4. System design as AC system (and Back-up Power)

Figure 14. System structure as an AC system

Table 22. System design as AC system (and Back-up Power)
Item	Description
1	grid
2	Bi-directional meter
3	Energy meter
4	3-phase sensor or with PV inverter app
5	PV inverter
6	PV system
7	Symphon-E
8	Inverter
9	consumption

4.2.5. System with manual emergency power changeover

Figure 15. System with manual emergency power changeover

Table 23. System with manual emergency power changeover
Item	Description
1	grid
2	2 bi-directional meter
3	Energy meter
4	Inverter
5	PV system
6	Symphon-E
7	Manual emergency power switch
8	Consumption

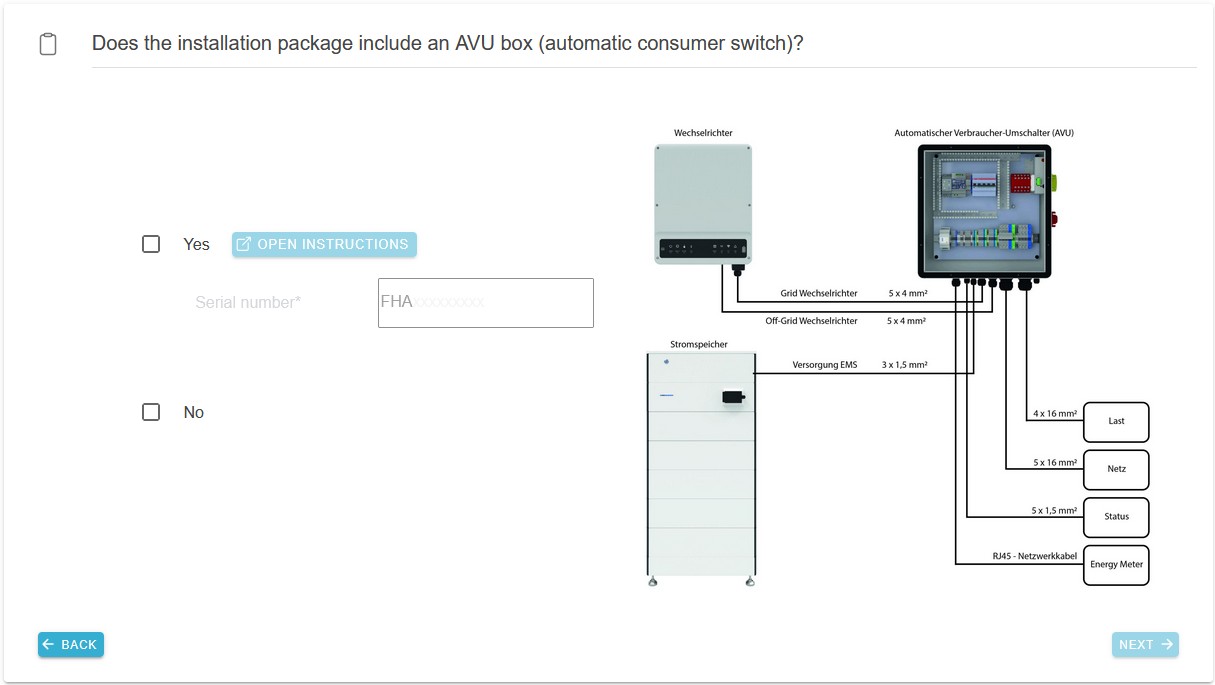

4.2.6. System setup with automatic off-grid switch (AVU)

Figure 16. System setup with automatic off-grid switch (AVU)

Table 24. System setup with automatic off-grid switch (AVU)
Item	Description
1	grid
2	Bi-directional meter
3	Energy meter
4	Automatic off-grid switch (AVU) *
5	Inverter
6	PV system
7	Symphon-E
8	Consumption

4.2.7. Required components

Depending on the system configuration, a maximum of the following components are required. When connecting up to three battery towers in parallel, ensure that the same number of battery modules are installed in each battery tower.

Table 25. System configuration — Required components
Number of battery towers	Number of battery modules max.	BMS incl. base	EMS box	Parallel box	Extension box
1	10	1	1	-	-
2	20	1	1	1	-
3	30	1	1	1	1

Figure 17. Structure Symphon-E storage system with three battery towers

5. Assembly preparation

5.1. Scope of delivery

5.1.1. Symphon-E inverter

Table 26. Scope of delivery — Symphon-E inverter
illustration	number	designation
	1	Symphon-E-Inverter
	1	Wall bracket
	1	Meter with transformer (transformers are already mounted on the meter)
	1	Communication module
	2	MC4 plug
	2	MC4 socket
	1	Cable lug + screw for earthing
	4	Screw with screw anchor
	1	Cover AC connection
	2	Screw for earthing and fixing to wall bracket

5.1.2. Symphon-E-EMS box

Table 27. Scope of delivery — Symphon-E-EMS box
Abbildung	Anzahl	Bezeichnung
	1	Symphon-E-EMS-Box
	2	Seitenblende
	2	Befestigungsplatten
	4	Schrauben M4 x 10
	1	Harting-Gehäuse
	1	Harting-Buchse
	1	Verschraubung M32 → Bereits an Harting Gehäuse angeschraubt
	1	Mehrlochgummi → Bereits in Verschraubung verbaut
	1	Stecker (230 V)
	1	Endbrücke
	2	Netzwerkgehäuse
	5	Blindstopfen
	1	Batteriekabel-Satz 1,5m
	1	Montage- und Serviceanleitung
	1	Bedienungsanleitung (für den Endkunden)
	1	Erdungsscheibe, Mutter, Karosseriescheibe und Federring für Erdung

5.1.3. Symphon-E parallel box (optional)

Table 28. Scope of delivery — Parallel box
illustration	number	designation
	1	Symphon-E-Parallel-Box
	2	Side panel
	2	fixing plates
	8	Screws M4 x 10
	1	DC cable set 1.2 m
	1	Communication cable parallel connection 1.5 m
	1	Earthing washer, nut, body washer and spring washer for earthing

5.1.4. Symphon-E extension box (optional)

Table 29. Scope of delivery — Extension box
illustration	number	designation
	1	Symphon-E-Extension box
	2	Side panel
	2	fixing plates
	8	Screws M4 x 10
	1	DC cable set 1.2 m
	1	Communication cable 1.5 m
	1	Earthing washer, nut, body washer and spring washer for earthing

5.1.5. Symphon-E-BMS box/base

Table 30. Scope of delivery — BMS box/base
illustration	number	designation
	1	Symphon-E-BMS box
	1	base
	2	Side panel (Symphon-E-BMS box)
	2	Side panel (base)
	2	Wall mounting mounting bracket (part for Symphon-E-BMS box)
	2	Wall mounting Mounting bracket (wall part)
	2	Fixing plates
	8	Screws M4 x 10

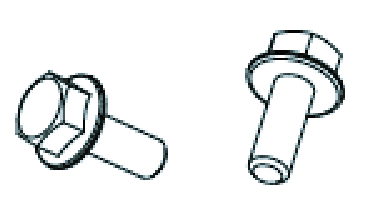

	2	Screws M6

5.1.6. Symphon-E battery module

Table 31. Scope of delivery — Battery module
illustration	number	designation
	1	Battery module
	2	Side panel
	2	fixing plates
	4	Screws M4 x 10

5.2. Tools required

Zur Montage der Komponenten der Anlage wird folgendes Werkzeug benötigt:

Table 32. Tools required
illustration	designation	illustration	designation
	pencil		Spirit level
	impact drill or cordless screwdriver		Screwdriver set
	Meter stick		side cutter
	Allen key, 3 mm		set of flat spanners
	Crimping tool		Multimeter
	pliers for cable glands		protective eyewear
	protective footwear		dust mask
	rubber mallet		vacuum cleaner
	Wire stripper		Protective gloves
	Torque wrench		Insulation stripping knife

6. Assembly

The following components must be installed:

Inverter
Battery tower with base, battery modules, BMS box, and Symphon-E-EMS box
Optional:
- Battery tower with Base, battery modules, BMS box and parallel box
Optional:
- Batterieturm mit Sockel, Batteriemodulen, BMS-Box und Extension-Box

Vor der Installation sorgfältig prüfen, ob die Verpackung und die Produkte beschädigt sind und ob alle im [Lieferumfang] in aufgeführten Zubehörteile enthalten sind. Wenn ein Teil fehlt oder beschädigt ist, wenden Sie sich an den Hersteller/Händler.

6.1. Montage Wechselrichter

6.1.1. Safety instructions

Electric shock due to live parts

Death or serious injury to the body and limbs due to electric shock when touching live DC cables connected to the storage system.

Vor Beginn der Arbeiten den Wechselrichter, die BMS-Box und die Batteriemodule spannungsfrei schalten und gegen Wiedereinschalten sichern.
Mit dem Beginn der Arbeiten am Wechselrichter mindestens 5 Minuten nach dem Abschalten warten.
Sicherheitshinweise der Heckert Solar GmbH in Kapitel 2 [Sicherheit] beachten.
Do not touch any exposed live parts or cables.
Die Klemmleiste mit angeschlossenen DC-Leitern nicht unter Last aus dem Steckplatz herausziehen.
Wear suitable personal protective equipment for all work.

Electric shock in the absence of overvoltage protection

Death or serious injury to the body and limbs due to electric shock caused by overvoltage (e.g. lightning strike) transmitted via the network cables or other data cables into the building and to other connected devices in the same network due to a lack of overvoltage protection.

Sicherstellen, dass alle Geräte im selben Netzwerk sowie die Batteriemodule in den bestehenden Überspannungsschutz integriert sind.
When laying network cables or other data cables outdoors, ensure that suitable overvoltage protection is in place when the cables from the inverter or battery tower (battery modules) pass from the outdoor area into a building.
The Ethernet interface of the inverter is classified as "TNV-1" and offers protection against overvoltages of up to 1.5 kV.

Fire and explosion

Death or serious injury to body and limbs due to fire or explosion; in the event of a fault, an ignitable gas mixture may be produced inside the inverter. Switching operations in this state can cause a fire inside the product or trigger an explosion.

In the event of an error, do not carry out any direct actions on the electrical energy storage system.
Ensure that unauthorized persons do not have access to the electrical energy storage system.
Disconnect the battery modules from the inverter via the DC fuse on the battery tower.
Switch off the AC miniature circuit breaker or, if it has already tripped, leave it switched off and secure it against being switched on again.
Only carry out work on the inverter (e.g. troubleshooting, repair work) with personal protective equipment for handling hazardous substances (e.g. protective gloves, eye and face protection and respiratory protection).

Fire and explosion with deeply discharged battery modules

Death or serious injury to the body and limbs due to fire or explosion caused by incorrect charging of deeply discharged battery modules

Before commissioning the system, ensure that the battery modules are not deeply discharged.
Do not operate the system if the battery modules are deeply discharged.
If the battery modules are deeply discharged, contact Service.
Only charge deeply discharged battery modules as instructed by the Service.

Toxic substances, gases and dusts

Damage to electronic components can result in toxic substances, gases and dust inside the inverter. Touching toxic substances and inhaling toxic gases and dust can lead to skin irritation, chemical burns, breathing difficulties and nausea.

Only carry out work on the inverter (e.g. troubleshooting, repair work) with personal protective equipment for handling hazardous substances (e.g. protective gloves, eye and face protection and respiratory protection).
Sicherstellen, dass Unbefugte keinen Zutritt zum Wechselrichter haben.

Arcing due to short-circuit currents

Death or serious injury to the body and limbs due to burns caused by heat generation and arcing due to short-circuit currents from the battery modules.

Before carrying out any work on the battery modules, disconnect the battery modules from the power supply.
Observe all safety instructions of the battery manufacturer.

Destruction of a measuring device due to overvoltage

Death or serious injury to the body and limbs due to electric shock when touching a live meter housing: An overvoltage can damage a meter and lead to a voltage being applied to the meter housing.

Only use measuring devices with a DC input voltage range of at least 600 V or higher.

Hot surfaces

Injuries to the body and limbs due to burning on hot surfaces: The surface of the inverter can become very hot.

Mount the inverter in such a way that it cannot be touched accidentally.
Do not touch hot surfaces.
Before starting work, wait 30 minutes until the surface has cooled down sufficiently.
Observe the warning notices on the inverter

Weight of the inverter

Injuries to the body and limbs due to crushing when falling during transport or assembly of the inverter

Transport and lift the inverter carefully.
Observe the weight of the inverter and its center of gravity
Wear suitable personal protective equipment when working on the inverter.

Sand, dust and moisture

Ingress of sand, dust and moisture can damage the inverter and impair its function.

Electrostatic charging

Touching electronic components can damage or destroy the inverter via electrostatic discharge.

Ground yourself before touching a component.

Cleaning agent

The inverter and parts of the inverter can be damaged by the use of cleaning agents.

Den Wechselrichter und all seine Teile ausschließlich mit einem mit klarem Wasser befeuchteten Tuch reinigen.

6.1.2. Installation conditions and distances at the installation site

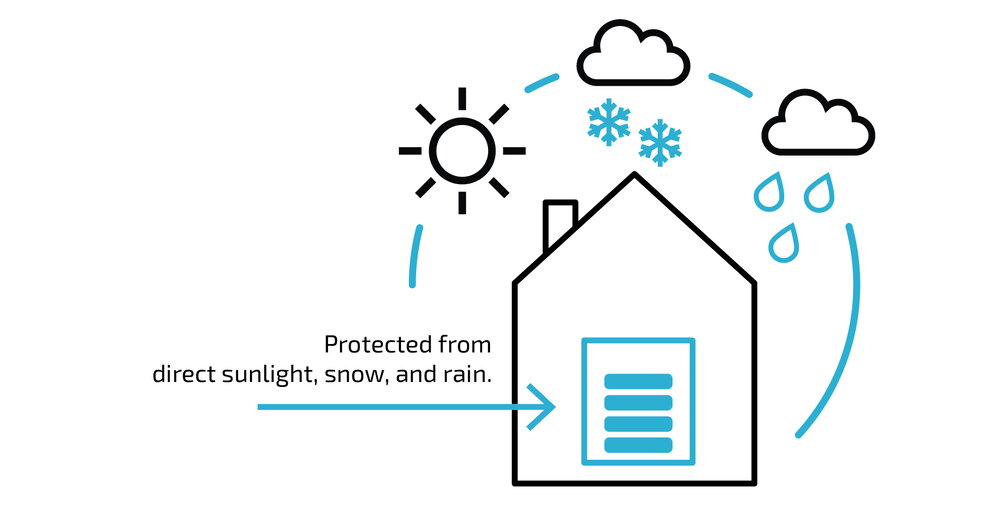

Figure 18. Installation conditions

The inverter must be installed protected from direct sunlight, rain and snow.

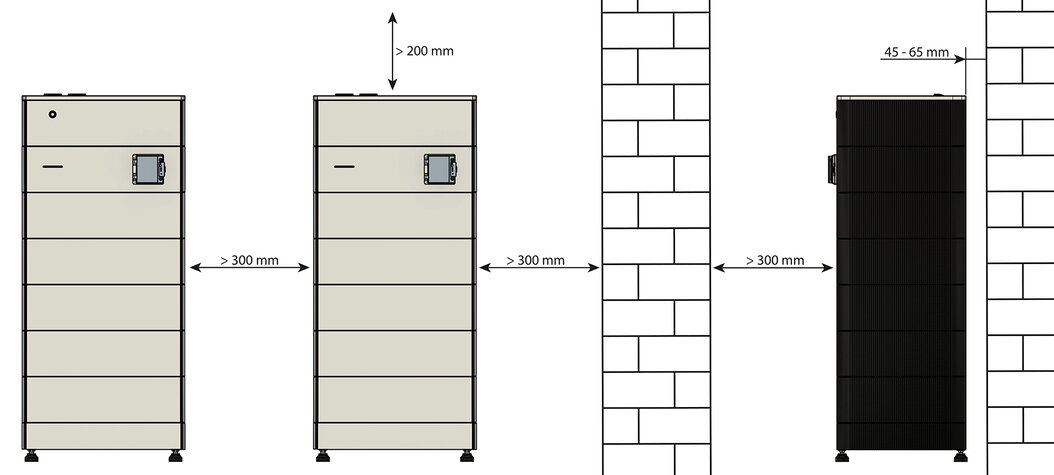

Figure 19. Abstände am Aufstellort

Installation conditions

The wall must be stable enough for mounting the inverter and must not be flammable.
Keep a distance of at least 300 mm above the inverter.
Keep a distance of at least 500 mm below the inverter (cable ducts are not measured here).
Keep a distance of at least 300 mm from the front of the inverter.
Keep a distance of at least 200 mm to the side (left/right) of the inverter.
The maximum distance between the inverter and the installation location of the meter should be based on the cable supplied (10 m). The cable between the meter and inverter can be extended up to 100 m.

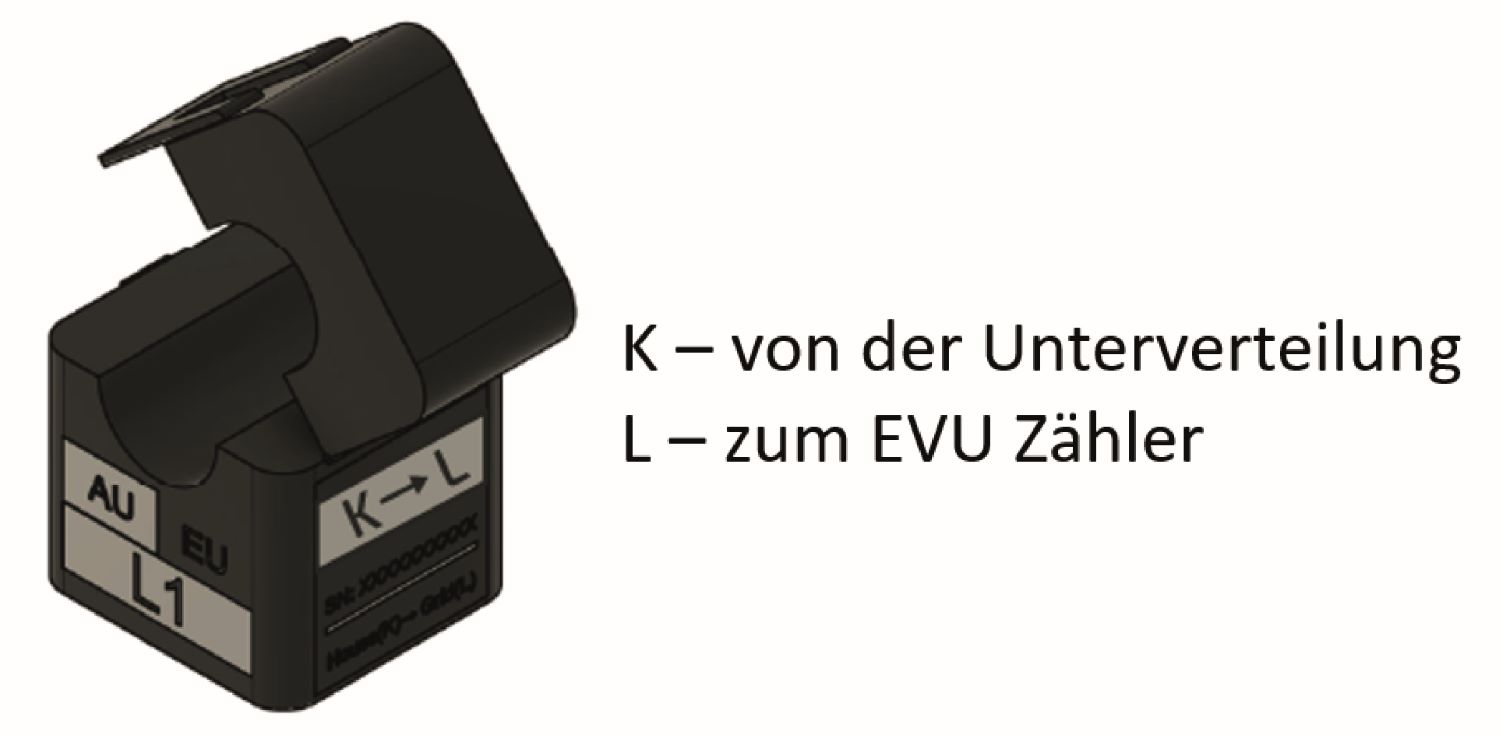

The pre-installed current transformers must not be shortened or extended.

6.1.3. Assembly

To install the Symphon-E inverter on the wall, proceed as follows:

Assembly of the wall bracket

Zur Befestigung des Wechselrichters nach den angegebenen Maßen 8-mm-Löcher für die beiliegenden Dübel bohren.
Wenn der Wechselrichter über den Batterieturm installiert werden soll, dient folgende Tabelle als Anhaltspunkt für die Bemaßung vom Boden zu den oberen Löchern. Nach oben sollten noch 435 mm Platz zur Decke sein, um die Mindestabstände einzuhalten:

!===

!8,8 kWh !1800 mm !11,0 kWh !1930 mm !13,2 kWh !2060 mm !15,4 kWh !2190 mm !17,6 kWh !2320 mm !19,8 kWh !2455 mm !22,0 kWh !2585 mm

Die Wandhalterung an der Wand befestigen. Hierfür liegen Dübel und Schrauben bei.
- Berücksichtigen Sie bei der Wahl der Dübel die Beschaffenheit der Wand.

Den Wechselrichter, mit Hilfe des Bügels an der Rückseite, an die Wandhalterung hängen.
Anschließend an der rechten Seite mit Hilfe der Schraube sichern.

6.2. Montage Batterieturm

6.2.1. Safety instructions

Electric shock due to live parts

Death or serious injury to the body and limbs due to electric shock when touching live DC cables connected to the storage system.

Vor Beginn der Arbeiten den Wechselrichter, die BMS-Box und die Batteriemodule spannungsfrei schalten und gegen Wiedereinschalten sichern.
Mit dem Beginn der Arbeiten am Wechselrichter mindestens 5 Minuten nach dem Abschalten warten.
Alle Sicherheitshinweise des Herstellers in Kapitel 2 [Sicherheit] beachten.
Do not touch any exposed live parts or cables.
Die Klemmleiste mit angeschlossenen DC-Leitern nicht unter Last aus dem Steckplatz herausziehen.
Wear suitable personal protective equipment for all work.

Electric shock in the absence of overvoltage protection

Death or serious injury to the body and limbs due to electric shock caused by overvoltage (e.g. lightning strike) transmitted via the network cables or other data cables into the building and to other connected devices in the same network due to a lack of overvoltage protection.

Sicherstellen, dass alle Geräte im selben Netzwerk sowie die Batteriemodule in den bestehenden Überspannungsschutz integriert sind.
When laying network cables or other data cables outdoors, ensure that suitable overvoltage protection is in place when the cables from the inverter or battery tower (battery modules) pass from the outdoor area into a building.
Die Ethernet-Schnittstelle des Wechselrichters ist als "TNV-1" klassifiziert und bietet einen Schutz gegen Überspannungen bis 1,5 kV.

Fire and explosion

Death or serious injury to the body and limbs due to fire or explosion; in the event of a fault, an ignitable gas mixture may be produced inside the battery module. Switching operations in this state can cause a fire inside the product or trigger an explosion.

In the event of an error, do not carry out any direct actions on the electrical energy storage system.
Ensure that unauthorized persons do not have access to the electrical energy storage system.
Disconnect the battery modules from the inverter using an external disconnecting device.
Switch off the AC miniature circuit breaker or, if it has already tripped, leave it switched off and secure it against being switched on again.
Only carry out work on the inverter (e.g. troubleshooting, repair work) with personal protective equipment for handling hazardous substances (e.g. protective gloves, eye and face protection and respiratory protection).

Fire and explosion with deeply discharged battery modules

Death or serious injury to the body and limbs due to electric shock when touching a live meter housing: An overvoltage can damage a meter and lead to a voltage being applied to the meter housing.

Before commissioning the system, ensure that the battery modules are not deeply discharged.
Do not operate the system if the battery modules are deeply discharged.
If the battery modules are deeply discharged, contact Service
Only charge deeply discharged battery modules as instructed by the Service.

Toxic substances, gases and dusts

Damage to electronic components can result in toxic substances, gases and dust inside the inverter. Touching toxic substances and inhaling toxic gases and dust can lead to skin irritation, chemical burns, breathing difficulties and nausea.

Only carry out work on the inverter (e.g. troubleshooting, repair work) with personal protective equipment for handling hazardous substances (e.g. protective gloves, eye and face protection and respiratory protection).
Sicherstellen, dass Unbefugte keinen Zutritt zum Wechselrichter haben.

Arcing due to short-circuit currents

Death or serious injury to the body and limbs due to burns, heat generation and arcing due to short-circuit currents from the battery modules.

Before carrying out any work on the battery modules, disconnect the battery modules from the power supply.
Observe all safety instructions of the battery manufacturer.

Destruction of a measuring device due to overvoltage

Death or serious injury to the body and limbs due to electric shock when touching a live housing of a measuring device. An overvoltage can damage a measuring device and lead to voltage being applied to the housing of the measuring device.

Nur Messgeräte mit einem DC-Eingangsspannungsbereich bis mindestens 600 V oder höher einsetzen.

Hot surfaces

Injuries to the body and limbs due to burning on hot surfaces: The surface of the inverter can become very hot.

Mount the inverter in such a way that it cannot be touched accidentally.
Do not touch hot surfaces.
Before starting work, wait 30 minutes until the surface has cooled down sufficiently.
Observe the warning notices on the inverter.

Weight of the battery modules

Injuries to the body and limbs due to crushing when falling during transportation or assembly of the battery modules.

Carefully transport and lift the battery modules.
Note the weight of the battery modules and its center of gravity.
Wear suitable personal protective equipment for all work on the battery modules.

Sand, dust and moisture

Ingress of sand, dust and moisture can damage the inverter and impair its function.

Only set up the battery tower where the humidity is within the limit values and the environment is free of sand and dust.

Electrostatic charging

Touching electronic components can damage or destroy the battery tower via electrostatic discharge.

Ground yourself before touching a component.

Cleaning agent

The inverter and parts of the inverter can be damaged by the use of cleaning agents.

Den Batterieturm und alle Teile des Wechselrichters ausschließlich mit einem mit klarem Wasser befeuchteten Tuch reinigen.

Aufstellort

It is recommended to install the battery tower indoors.
If installed outdoors, weather protection (sun and precipitation protection) must be provided.
Avoid dirt and dust during assembly.
Do not install the battery tower in an area that is at risk of flooding.
Do not install the battery tower in very damp areas (e.g. bathrooms).
Den Batterieturm nicht dort installieren, wo die Umgebungsbedingungen außerhalb der zulässigen Werte liegen (Kapitel 3 [Technische Daten]).
Keep the battery tower away from heat sources and fire.
Ensure direct contact between the battery module housing and the ambient air and do not cover or shield the battery module.

Installation

Wear protective eyewear, insulating gloves and protective footwear when assembling the battery modules.
Remove all conductive jewelry (e.g. watches, bracelets, rings).

6.2.2. Conditions at the installation site

Indoor or outdoor installation

We recommend installing the Symphon-E battery tower in a well-ventilated room without sources of external heat. However, the battery tower can also be installed outdoors protected from the weather (e.g. garage).

Installation at altitudes above 2000 m above sea level and in unventilated locations is not permitted.

Also inadmissible places:

with an explosive atmosphere.
Places where flammable or oxidizing substances are stored.
Wet rooms.
Places where salty moisture, ammonia, corrosive vapors or acid can penetrate the system.

The storage system should be inaccessible to children and animals.

6.2.3. Installation conditions and distances at the installation site

Figure 20. Installation conditions.

The battery tower must be installed protected from direct sunlight, rain and snow.
Bei Bedingungen außerhalb des optimalen Temperaturbereich kommt es zur Leistungsreduktion der Batterie. (optimaler Temperaturbereich +15 °C bis +30 °C)

Figure 21. Abstände am Aufstellort

Keep at least 300 mm away from a wall and at least 600 mm away from another battery tower.
Keep a distance of at least 500 mm from a wall at the front.
The Symphon-E battery tower and inverter should be installed/mounted on top of each other. If there is not enough space above, the battery tower and inverter can also be installed next to each other.

6.3. Montage Batterieturm 1 mit EMS-Box

Proceed as follows to set up the battery tower:

Der Batterieturm wird stapelbar vor einer Wand auf festem und ebenem Boden installiert.
Der Abstand zur Wand muss 45 bis 65 mm betragen, damit die Wandhalterung korrekt angebracht werden kann.

Es wird empfohlen, die Füße so weit wie möglich einzuschrauben, sofern dies nicht schon der Fall ist. Dadurch wird die Stabilität erhöht.

Den Sockel auf den Füßen am Installationsort aufstellen.

Ein Symphon-E-Batteriemodul auf den Sockel aufsetzen und dabei auf die Steckbolzen und Positionslöcher achten.

A maximum of 10 Symphon-E battery modules can be stacked on one base.

Alle restlichen Symphon-E-Batteriemodule auf die gleiche Weise montieren.

Elektrischer Schlag

Tod oder schwere Verletzungen des Körpers und der Gliedmaßen durch elektrischen Schlag.

Ensure that the circuit breaker of the BMS box is switched off before installing the BMS box.

Mit den Schrauben M6 die beiden Winkel für die Wandhalterung zusammenbauen.

Die Winkel mit den beiliegenden M4-Schrauben an der Symphon-E-BMS-Box anbringen.

Die Symphon-E-BMS-Box auf die letzte Batterie aufsetzen.
Mark the hole positions for angle mounting on the wall.
Remove the Symphon-E-BMS box from the tower so that the holes for the wall brackets can be drilled.
Die Symphon-E-BMS-Box wieder auf die letzte Batterie aufsetzen und die beiden Winkel an der Wand befestigen.

Symphon-E-EMS-Box aufstecken.

Mit den mitgelieferten M4-Schrauben die Befestigungsschienen auf beiden Seiten des Batteriemodul-Stapels befestigen.
Mit den Schienen unten links beginnen.

Die Seitenblenden des Sockels, der Batteriemodule, der BMS-Box und der EMS-Box einsetzen.

Sie finden die Aufbauanleitung für 2 oder 3 Batterietürme im Abschnitt Montage weiterer Batterietürme.

6.4. Electrical installation

6.4.1. Earthing the inverter and the battery tower

Der Wechselrichter muss direkt auf die Potentialausgleichsschiene geerdet werden.
At least a 10 mm² grounding cable must be used.
Hierfür die Erdungsleitung am Wechselrichter unten rechts mit der beiliegenden Schraube befestigen (rot).

Der Batterieturm muss direkt auf die Potentialausgleichsschiene geerdet werden.
At least a 10 mm² grounding cable must be used.
Hierfür die Erdungsleitung der EMS-Box am Erdungsbolzen befestigen (rot).

Jeder weitere Batterieturm (Parallel-Box oder Extension-Box) muss direkt auf die Potentialausgleichsschiene geerdet werden.
At least a 10 mm² grounding cable must be used.
To do this, attach the grounding cable of the parallel or Extension box to the grounding bolt (red).

The cross-section of the earthing must be at least 10 mm².
The inverter and the battery towers must be individually grounded to the equipotential bonding.

6.4.2. Connection and wiring of the AC circuit

Figure 22. AC-Anschluss allgemein

Table 33. Components for AC connection (not included in the scope of delivery)
Pos.	Beschreibung
1	2-Richtungszähler von Energieversorger
2	Absicherung des Wechselrichters C25 3-polig.^*
3	Absicherung der Verbraucher (kein Notstrom) mit RCD Typ A und passenden LS-Schaltern
4	Serviceschalter zum Umschalten der Notstromlasten auf das Stromnetz (empfohlen)
5	Verbraucher geschützt durch passende LS-Schalter und RCD Typ A 30 mA.^**
6	Verbraucher — notstromversorgt maximal 10 kW/3,33 kW pro Phase (gilt auch im Normalbetrieb wenn Netz vorhanden!); keine weiteren AC-Erzeuger zulässig
7	Verbraucher nicht notstromversorgt
8	AC-Versorgung der EMS-Box (falls Verbraucher am Notstromabgang angeschlossen sind)
9	Absicherung B10 1-polig
10	Potentialausgleichsschiene

^* Zusätzlich sind die aktuell gültigen nationalen Bestimmungen sowie die Vorgaben des zugehörigen Netzbetreiber einzuhalten. (Wenn ein RCD vom Netzbetreiber gefordert wird, wird ein RCD Typ A mit 300 mA Auslösestrom empfohlen, bei 30 mA kann es zu unerwünschten Abschaltungen kommen.)

^** Einzuhalten sind die aktuell gültigen nationalen Bestimmungen, die Vorgaben des zugehörigen Netzbetreibers sowie die Vorgaben des Herstellers.

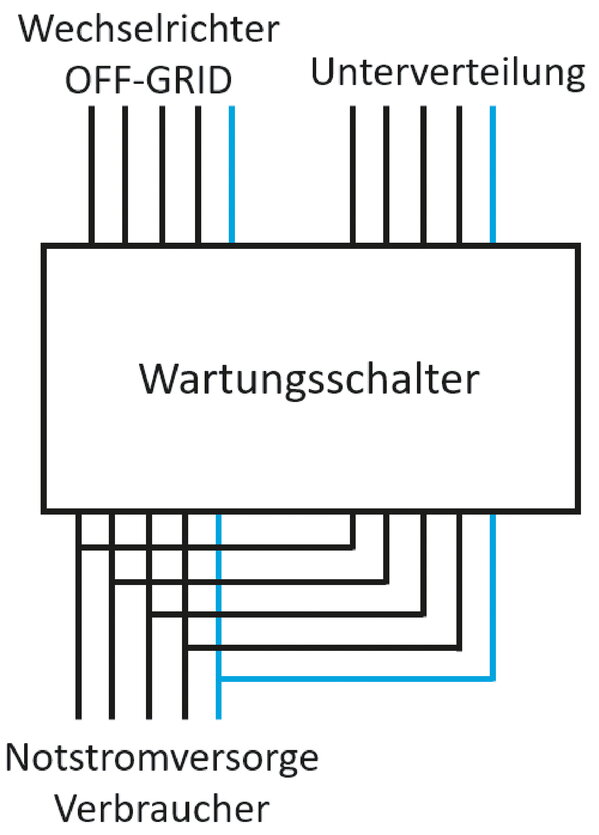

Figure 23. Recommended maintenance switch for emergency power outlet

Table 34. Description of the switch positions of the maintenance switch (not included in the scope of delivery)
Pos.	Beschreibung
1	Notstromverbraucher werden über Wechselrichter notstromversorgt (Normalstellung)
2	Notstromverbraucher sind vom Wechselrichter und Netz getrennt
3	Notstromverbraucher werden vom Netz versorgt

The automatic emergency power switchover in the inverter is not affected by the maintenance switch.

Figure 24. AC connection Energy meter

Table 35. Components for AC connection
Item	Description
1	2 bi-directional meter from energy supplier
2	Fuse protection of the inverter C25 3-pole^*
3	Fuse the consumption (no emergency power) with RCD type A and suitable MCBs
4	Consumption not supplied with emergency power
5	Split-core CT (directly behind grid operator meter) already pre-installed on the energy meter
6	Energy meter
7	Fuse for the energy meter (recommended) B6 3-pole

^* The currently valid national regulations, the specifications of the relevant network operator and the manufacturer’s specifications must be observed.

Die Zuleitung des Wechselrichters und die Leitung für den Notstromabgang in die Kabeldurchführung einführen.

Die Kabel abisolieren.
Make sure that the PE is slightly longer than the other cores.

Abschnitt

Beschreibung

Maße

1

Außendurchmesser

13-18 mm

2

Länge entmanteltes Kabel

20-25 mm

3

Länge abisolierter Leiter

7-9 mm

4

Querschnitt Leiter

4-6 mm

Ggf. die Adern mit passenden Aderendhülsen versehen.

Die Kabel an den vorgesehenen Anschlüssen (ON-GRID/BACK-UP) anschließen.
Sicherstellen, dass ein Rechtsdrehfeld angeschlossen ist.
Sicherstellen, dass Phase L1 am Wechselrichter und am Energy-Meter die gleiche Phase ist, ebenfalls bei den Phasen L2 und L3 darauf achten.
Der Wechselrichter muss mit einem LS-Schalter C25 vorgesichert werden.

Befestigen der Kabeldurchführung am Wechselrichter.

Check the connection area of the split-core CTs.
Connecting the transformers in the sub-distribution board directly behind the grid operator’s meter.
To do this, fold the respective transformer around phases L1-L3 and close until the lock audibly engages.
Das Kabel zwischen Wandler und Energy-Meter darf nicht gekürzt oder verlängert werden.

The maximum current carrying capacity is 120 A per phase.
K — from the sub-distribution board
L — to the grid operator’s meter (grid connection)
Das Kabel zwischen Wandler und Energy-Meter darf nicht gekürzt oder verlängert werden.
The inside diameter of the split-core CT is 16 mm.
The transformers and the meter cannot be replaced by other types.
Make sure that phase L1 is also phase L1 on the inverter.

image::other/en/home/smart_meter.jpg[pdfwidth=90%, width=200, align="center"]

[start=14] . Spannungsabgriff an den markierten Anschlüssen vom Energy-Meter anschließen. . The energy meter must be pre-fused with a B6A MCB for each phase. . The split-core CTs are already connected. If the measuring sensors of the energy meter have been unscrewed during installation for mounting reasons, please ensure that they are reconnected in the correct order.

Es wird empfohlen, dass ein Wartungsschalter für den Notstromabgang verbaut wird.
In the event of maintenance or failure of the inverter, the emergency power consumers can continue to be supplied via the power grid.

A 4-pole maintenance switch is recommended. Care must be taken to ensure that no neutral displacement can occur during switching.
The correct maintenance switch must be selected by a specialist company, taking into account the conditions on site.

This does not affect the function of the automatic emergency power switchover.

6.4.3. AC connection of the Symphon-E EMS box

An external 230 V power supply is required to supply the Symphon-E-EMS box.

Dies hat den Zweck, die leere Batterie nicht durch zusätzliche Verbraucher zu belasten. Das kann insbesondere im Winter, wenn keine Sonne scheint, oder wenn Schnee auf der PV-Anlage liegt, vorkommen.

Öffnen des Steckers mittels Schraubendreher. Ziehen Sie das Innenteil nach vorne heraus.

Die Leitung für die Spannungsversorgung einführen.

Das Kabel abisolieren.
Make sure that the PE is slightly longer than the other cores.
Ggf. die Adern mit passenden Aderendhülsen versehen.

Die Adern an den vorgesehenen Anschlüssen anschließen.
Provide strain relief for the cable.
Der AC-Anschluss der EMS-Box darf maximal mit einem LS-Schalter C6 oder C10 vorgesichert werden.

Den Stecker verschließen.

Wenn das System mit Notstrom installiert wird, muss die AC-Spannungsversorgung des Batterieturms zwingend auf der Notstromseite angeschlossen werden.
Ensure that the load of the inverter on the emergency power side does not exceed 3.33 kW per phase. *This also applies to parallel mains operation.

6.5. Erklärung der Funktion "Nulleinspeisung"

Heckert Solar GmbH erklärt hiermit, dass der Wechselrichter:

FENECON WR: FHI-10-DAH, FHI-10-DAH 16A, FHI-20-DAH, FHI-29,9-DAH

in Kombination mit dem FHM-120-C, FHM-C Energiezählern, auf den sich diese Erklärung bezieht, die Nulleinspeisungsfunktion unterstützt.

Dazu können die Wechselrichter über das Energiemanagement System so konfiguriert werden, dass die erzeugte PV-Energie zu 100 % selbst verwendet wird und nicht in das öffentliche Netz eingespeist wird.
Dazu ist die "Maximale Einspeiseleistung" auf 0 Watt zu setzen.

Folgende Abweichungen sind bei der Nulleinspeisungsfunktion zu beachten:

Heckert Solar WR: ± 50 W pro Phase

Des Weiteren hängt die Genauigkeit vom Leistungsfaktor der Lasten ab. Ein hohes Maß an (Verzerrungs-)Blindleistung wirkt sich negativ auf die Genauigkeit der gemessenen Wirkleistung aus.

Die Erklärung gilt für alle identischen Exemplare des Erzeugnisses. Die Erklärung verliert ihre Gültigkeit, falls an dem Gerät eine Änderung vorgenommen oder dieses unsachgemäß angeschlossen wird, oder nicht nach der Betriebsanleitung aufgebaut wurde, oder der Wechselrichter mit externem Erzeuger betrieben wird.

6.5.1. DC-Kabel vom Batterieturm zum Wechselrichter

Bei mehreren Batterietürmen kann dieser Abschnitt übersprungen werden.

Sie finden die Aufbauanleitung für 2 oder 3 Batterietürme im Abschnitt Montage weiterer Batterietürme.

Das beiliegende 1,5 m-DC-Kabel für die Verbindung von Batterieturm und Wechselrichter verwenden.
If the length of the DC battery cables is not sufficient, a standard PV cable with at least 6 mm² can be used. For the connectors, a set of MC4 connectors is required on the battery side and a set of Phoenix Contact Sunclix connectors on the inverter side.
Connect the cables to the battery (BAT OUT) and to the inverter (BAT).
Connect plus (+) to plus (+) and minus (-) to minus (-).

6.5.2. Connection and cabling of PV system

The PV system can be connected directly to the inverter at the PV inputs.

Type 2 overvoltage protection is integrated in the inverter.

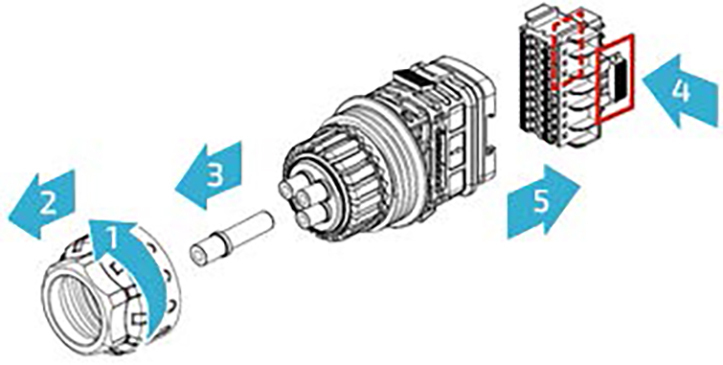

6.5.3. Connecting the communication module to the inverter

Connect the communication module to the inverter. (Included with the inverter)

If the plug is not plugged in, it can lead to grid detection problems with the inverter.

6.5.4. Communication between meter and inverter

The communication cable (network cable) for the energy meter is already plugged into the inverter.

If the existing 5 m cable is not sufficient, it can be extended to up to 100 m using a conventional network cable.

6.5.5. Communication between battery and inverter

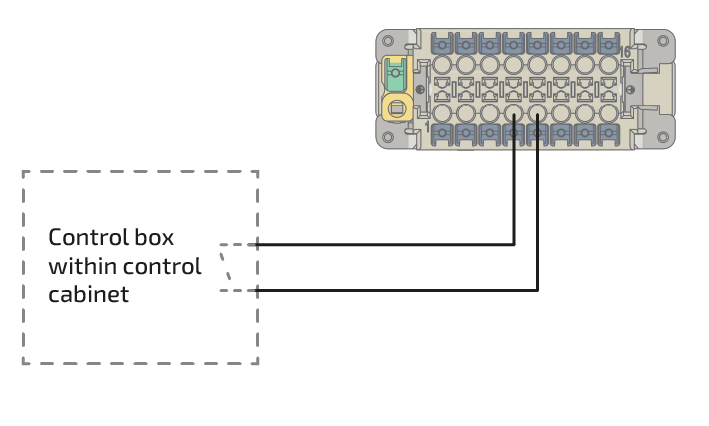

Am Wechselrichter ist das Kommunikationskabel für die Kommunikation mit der EMS-Box bereits angesteckt.
Das andere Ende mit zwei offenen Pins muss in die Klemmen 1 und 2 des Harting-Steckers angeschlossen werden.

Das Kabel durch die Verschraubung und den Mehrlochgummi in das Harting-Gehäuse einführen.

Connect the white core to terminal 1.
Die orange Ader auf Klemme 2 anklemmen.
Weitere Anschlüsse werden in Kapitel 9 [EMS-Erweiterungen] erklärt.

Pin 3 is designed as ground for the RS485 connection. This means that other cables with shielding can also be connected.

Wenn ansteuerbare Verbraucher installiert und eine der nachfolgenden EMS-Erweiterungen gekauft wurden, können die nachfolgenden beiden Schritte vorerst vernachlässigt werden.

EMS App Wärmepumpe "SG-Ready"
EMS App Heizstab
EMS App BHKW

Anschließend die Buchse in das Harting-Gehäuse schrauben.
Close the other openings in the screw connection with the enclosed filler plugs.
Durch das Anziehen der Verschraubung das Kabel zugentlasten.

Anstecken des Harting-Steckers an den Batterieturm.
Lock the plug at the top and bottom through the holders.

6.5.6. Communication from a battery tower

If only one battery tower is installed, the jumper plug (included) must be plugged into the PARALLEL OUT connection and locked by turning the underside.

Sie finden die Aufbauanleitung für 2 oder 3 Batterietürme im Abschnitt Montage weiterer Batterietürme.

6.5.7. Communication to customer network

Falls der Batterieturm im Innenraum aufgestellt wird, kann dieser Punkt übersprungen werden. Und das Netzwerkkabel direkt angesteckt werden.

Für die Abdichtung der Netzwerkanschlüsse ist das Kabel in den Stecker einzuführen und zu verschrauben. Es wird nur die Gummidichtung und die Verschraubung benötigt.

Es ist darauf zu achten, dass der Netzwerkstecker vorne ca. 3 mm über den Bajonettverschluss ragt.
Beispielhaft kann die Endbrücke der Batterie als Referenz für die Position des Netzwerksteckers dienen.

Für die Internetverbindung und für die Konfiguration des Speichersystems, das Netzwerkkabel mit dem LAN-Port der Batterie (gelb), und das andere Ende des Kabels mit dem Netzwerk des Kunden verbinden.

Das Speichersystem hat keine W-LAN-Funktion.

6.5.8. Abdeckung des Internal-Eingangs (optional)

Optionally, a network connector housing with filler plug (included in the scope of delivery) can be used as a cover for the internal connection.

The network connector housing and the filler plug must be installed beforehand.

All inputs are protected to IP55 protection specification. There is no need to cover unused connections.

7. Parallel connection of several battery towers

7.1. Assembly of further battery towers

7.1.1. Montage Batterieturm 2 mit Symphon-E-Parallel-Box

If a second battery tower is available, the parallel box is attached to the second battery tower instead of the EMS box.

Hierfür wiederholen Sie die Schritte aus Abschnitt Montage Batterieturm 1 mit FENECON Home 10-EMS-Box. Bei Schritt 15 stecken Sie anstatt der Symphon-E-EMS-Box die Symphon-E-Parallel-Box auf.

7.1.2. Montage Batterieturm 3 mit Symphon-E-Extension Box

If a third battery tower is available, the extension box is attached to the third battery tower instead of the EMS box.

Hierfür wiederholen Sie die Schritte aus Abschnitt Montage Batterieturm 1 mit FENECON Home 10-EMS-Box. Bei Schritt 15 stecken Sie anstatt der Symphon-E-EMS-Box die Symphon-E-Extension-Box auf.

7.2. Electrical installation of additional battery towers

7.2.1. DC-Kabel zwischen zwei Batterietürmen und dem Wechselrichter

Das beiliegende 1,5 m-DC-Kabel für die Verbindung vom zweiten Batterieturm zum Wechselrichter verwenden.
If the length of the DC battery cables is not sufficient, a standard PV cable with at least 6 mm² can be used. For the connectors, a set of MC4 connectors is required on the battery side and a set of Phoenix Contact Sunclix connectors on the inverter side.
Connect the cables on the second battery tower (BAT OUT) to the Symphon-E parallel box and the inverter (BAT) (red).
Jeweils Plus (+) auf Plus (+) und Minus (-) auf Minus (-) stecken.

Die beiden Batterietürme werden untereinander mit dem in der Parallel-Box beiliegenden Kabelsatz verbunden.
To do this, connect the two cables to the first battery (BAT OUT) and to the second battery (BAT IN) (yellow).

7.2.2. DC cable between three battery towers and the Inverter

Das beiliegende 1,5 m-DC-Kabel für die Verbindung von Batterieturm und Wechselrichter verwenden.
If the length of the DC battery cables is not sufficient, a standard PV cable with at least 6 mm² can be used. For the connectors, a set of MC4 connectors is required on the battery side and a set of Phoenix Contact Sunclix connectors on the inverter side.
Connect the cables on the second battery tower (BAT OUT) to the Symphon-E parallel box and the inverter (BAT) (red).
Jeweils Plus (+) auf Plus (+) und Minus (-) auf Minus (-) stecken.

Die drei Batterietürme werden untereinander mit den in der Parallel-Box und der Extension-Box beiliegenden Kabelsätzen verbunden.
To do this, connect the two cables to the first battery (BAT OUT) and to the second battery (BAT IN) (yellow).
And connect the other two cables to the third battery (BAT OUT) and the second battery (BAT IN) (green).

7.3. Communication of further battery towers

7.3.1. Communication between two battery towers

Wenn zwei Batterietürme betrieben werden, dann muss zwischen den beiden Türmen das beiliegende Netzwerkkabel zwischen
- Turm 1 PARALLEL OUT und Turm 2 PARALLEL IN gesteckt und verriegelt werden.
On the second tower, the jumper plug must be set to PARALLEL OUT.

7.3.2. Communication between three battery towers

Wenn drei Batterietürme betrieben werden, dann müssen zwischen den drei Türmen die beiliegenden Netzwerkkabel zwischen
- Turm 1 PARALLEL OUT und Turm 2 PARALLEL IN und zwischen
- Tower 2 PARALLEL OUT and Tower 3 PARALLEL IN are plugged in and locked.
Bei drei Türmen wird die Endbrücke nicht benötigt.

7.4. Capacity expansion of the battery tower
by one or more battery modules

The battery tower can be expanded to up to 10 battery modules in one battery tower.

If the electrical energy storage system is expanded with additional battery modules after commissioning, proceed as follows:

In the days before the capacity expansion, the electrical energy storage must be referenced. This means that it must be completely discharged (SoC = 0 %) and then fully charged again (SoC = 100 %).
After a capacity expansion, the commissioning protocol must be carried out again.

Then continue in this way:

Öffnen Sie das Online-Monitoring.
Damit sich die neuen Module mit den bestehenden Modulen schneller angleichen können, ist ein gleicher Ladezustand von Nöten (30 % SoC). Das Speichersystem bereitet sich automatisch darauf vor, wenn der Ladezustand nicht über denselben SoC verfügt.

Im Online-Monitoring auf das Widget "Speichersystem" klicken.

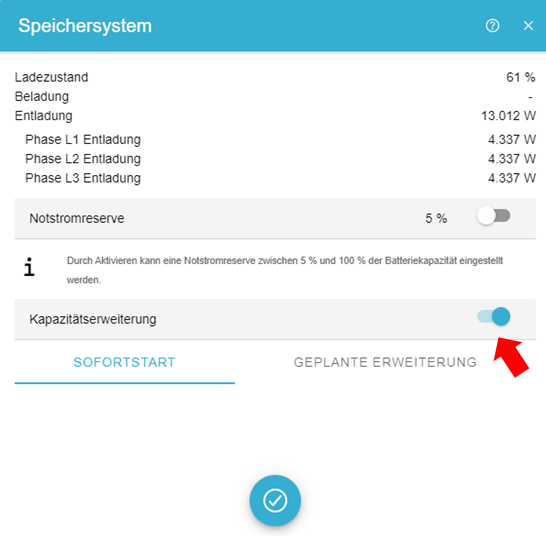

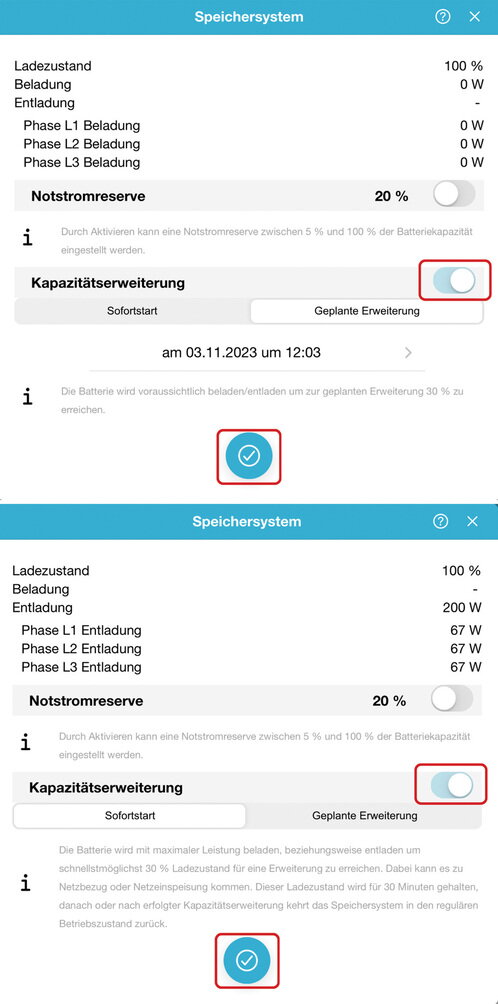

Im Online-Monitoring unter Speichersystem die Funktion "Kapazitätserweiterung" aktivieren. Die "Kapazitätserweiterung" ist aktiviert, wenn der blaue Balken angezeigt wird.
Sie können nun zwischen "Sofortstart" und "Geplanter Erweiterung" wählen. Bei den zwei Optionen wird die Batterie auf 30 % be- bzw. entladen.
Wenn der Ladezustand erreicht ist, wird die Beladung/Entladung gestoppt und der Ladestand von 30 % gehalten.

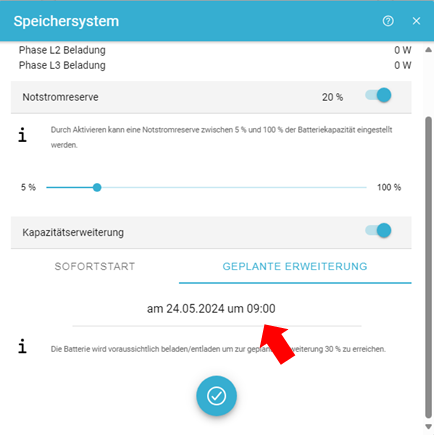

Wenn Sie "Geplante Erweiterung" auswählen, können Sie den geplanten Tag sowie die Uhrzeit bestimmen. Hier in diesem Beispiel wurde der 24.05.2024 und die Uhrzeit von 09:00 Uhr gewählt. Zu diesem Zeitpunkt wird die Batterie voraussichtlich be- bzw. entladen um zur "Geplanten Erweiterung" 30 % zu erreichen.

Anschließend müssen Sie Ihre gewünschten Einstellungen durch Klicken auf den blauen Haken bestätigen. Die gewünschte Erweiterung wird gespeichert und je nach gewählter Option sofort bzw. später zu einem bestimmten Zeitpunkt durchgeführt.

Dann den Inbetriebnahme-Assistenten erneut durchführen.

The capacity can also be extended at a later date; there is no time limit here. You will not reach the full capacity with the new battery module, as the new module adapts to the old modules.

If the battery tower is extended by additional battery modules after several weeks or months, the following procedure must be followed:

29-30 % SoC

Das System auf einen Ladestand von 29-30 % be-/entladen; dann abschalten.

Abschalten des kompletten Systems. Die genaue Vorgehensweise wird im Abschnitt [Einschalten/Ausschalten der Anlage] beschrieben.
- Sicherungsschalter der Batterie auf OFF.
- DC Schalter des Wechselrichters auf OFF. AC-Sicherung der Netz- und Notstromseite auf OFF.

Entfernen der oberen drei Seitenblenden auf jeder Seite.
Entfernen der Verriegelung bis zum ersten Batteriemodul auf beiden Seiten.

EMS-Box und BMS-Box abnehmen und auf die Seite stellen. Hierfür die Wandhalterung der BMS-Box von der Wand schrauben.

Neues Batteriemodul aufstecken.

Wie im Abschnitt Montage Batterieturm 1 mit EMS-Box, Schritt 8, weiter vorgehen.
- Heckert Solar-BMS-Box aufstecken.
- EMS-Box aufstecken.
- Verriegelungen anbringen.
- Seitenabdeckungen anbringen.

If the exact voltage value of the old and new battery modules has not been matched, SoC jumps will occur when the battery is charged and discharged. As a result, the full capacity is temporarily not available.
The greater the voltage difference between the "old" and "new" batteries, the longer it may take until there are no more SoC jumps and the full capacity is available.

7.5. Kapazitätserweiterung des Systems
um einen oder mehrere Batterietürme

Die Kapazität des Systems kann nachträglich durch einen oder mehrere Batterietürme mit der gleichen Kapazität erweitert werden. Hier gibt es keine zeitliche Begrenzung.

Der Maximalausbau des Symphon-E Gen. 1 Systems umfasst bis zu 3 Batterietürme mit je 4 bis 10 Batteriemodulen und maximal 66 kWh.

Es wird mit neuen Batteriemodulen nicht die volle Kapazität erreicht, da sich die neuen Module die alten Modulen angleichen.

After the extension, proceed as follows:

Im Onlinemonitoring unter Speichersystem die Funktion "Kapazitätserweiterung" aktivieren.
Dadurch wird die Batterie auf 30 % beladen/entladen. Wenn der Ladezustand erreicht ist, wird die Beladung/Entladung gestoppt und der Ladestand gehalten.

Abschalten des kompletten Systems. Die genaue Vorgehensweise wird im Abschnitt [Ausschalten] genau beschrieben. → Sicherungsschalter der Batterie auf OFF. + → AC-Sicherung des Wechselrichters auf OFF.

Aufbau der neuen Batterietürme wie ab Abschnitt [Montage Batterieturm 1 mit FEMS-Box] und Abschnitt [Erstinbetriebnahme] beschrieben.
Anschließend kann wieder alles, wie im Abschnitt [Einschalten] beschrieben, eingeschaltet werden.

Den Inbetriebnahme-Assistenten erneut durchführen.

If the exact voltage value of the old and new battery towers has not been matched, the new batteries will not be connected.
This is not displayed as an error, but it can happen that the SOC displays of the individual battery towers show different charge levels.
If the charge levels have equalized after a charging cycle, the last battery towers will also be switched on.
The battery towers work independently, so the flashing frequency of the different towers may vary. The SOC display of the individual towers may also differ briefly.

8. Initial commissioning

8.1. Checking the installation, connections and cabling

Check the system as follows before initial commissioning:

All components (distances, environment, mounting) are installed correctly.
All internal wiring is complete and properly connected.
All external supply lines (power supply, communication cable) are properly connected.
All connected loads are matched to the system and the necessary settings have been made.
All necessary tests of the system were carried out in accordance with the standards.

8.2. Switching the system on/off

8.2.1. Switch on

Einsichern der EMS-Box (Unterverteilung, oder Steckdose).
Einsichern des Wechselrichters. (Unterverteilung, Netz- und Notstromseite).
Falls vorhanden die PV-Anlage mit dem DC-Schalter am Wechselrichter zuschalten. (Unterseite Wechselrichter).

Einsichern des Batterieturms (Front Batterieturm).
Wenn mehrere Batterietürme vorhanden sind, müssen alle Türme eingesichert werden.

Wenn am Wechselrichter die grüne LED bei Back-Up leuchtet, kann die Taste an der EMS-Box für ca. 5 Sekunden gedrückt werden.
Dies ist nur relevant, wenn die AC-Versorgung der Batterie am Notstromabgang angeschlossen ist.

Wenn der LED-Balken zu blinken beginnt kann der Taster losgelassen werden.

If the system has not yet been configured, the battery goes into error mode or switches off.
This can also happen during configuration. It is therefore recommended that you only switch on the battery when you are prompted to do so during the configuration process.

8.2.2. Switch off

Aussichern des Batterieturms (Front Batterieturm)
Wenn mehrere Batterietürme vorhanden sind, dann müssen alle Türme ausgesichert werden.

Falls vorhanden die PV-Anlage mit dem DC-Schalter am Wechselrichter ausschalten.
Rack out the inverter. (sub-distribution board, grid and emergency power side).
Aussichern der EMS-Box (Unterverteilung oder Steckdose).

Erst wenn alle LEDs am Wechselrichter und an der Batterie nicht mehr leuchten, ist das System komplett abgeschaltet. Dies kann ca. 30 Sekunden dauern.
The inverter remains on if one of the three energy sources is still active.

8.3. Configuration via commissioning wizard

Öffnen Sie die Homepage der Heckert Solar und klicken Sie oben rechts auf den Login zum EMS Online-Monitoring "EMS-Login". Alternativ werden Sie über den nachfolgenden QR-Code oder den Link auf die Seite geleitet.

https://heckert-solar.com/

Melden Sie sich mit Ihrem Installateurs-Zugang an.

Wenn noch kein Installateurs-Zugang erstellt wurde, dann kann dieser direkt unter dem Login-Fenster erstellt werden.
Hierfür müssen alle Informationen korrekt und vollständig ausgefüllt werden.

Wenn alle notwendigen Punkte bestätigt wurden, wird der Account automatisch angelegt
You will be forwarded directly to the configuration of the storage system.

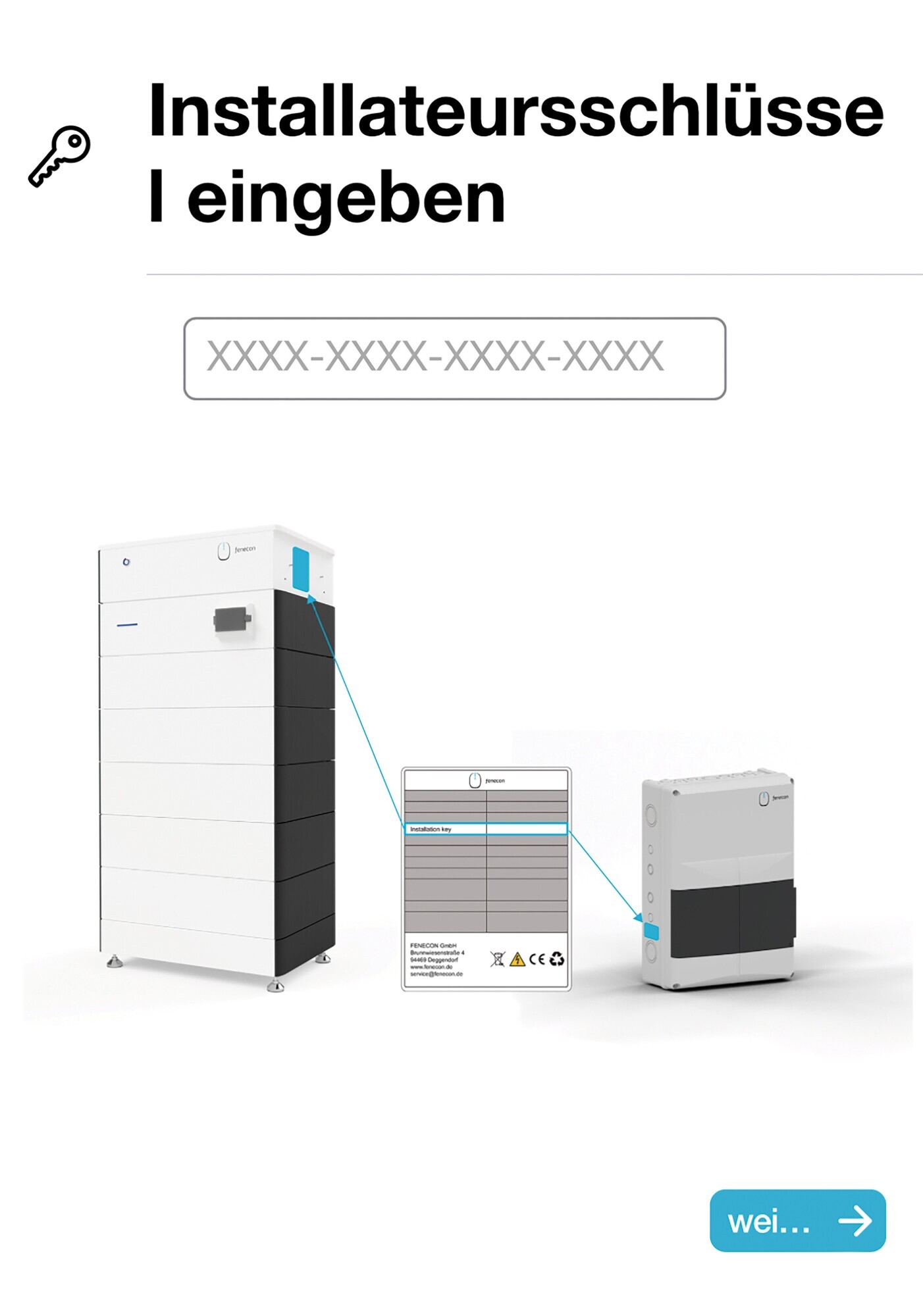

Als erstes müssen Sie den 16-stelligen Installateursschlüssel eingeben.
Diesen finden Sie an der rechten Seite des Batterieturm auf dem Typenschild.
Installation key: XXXX-XXXX-XXXX-XXXX

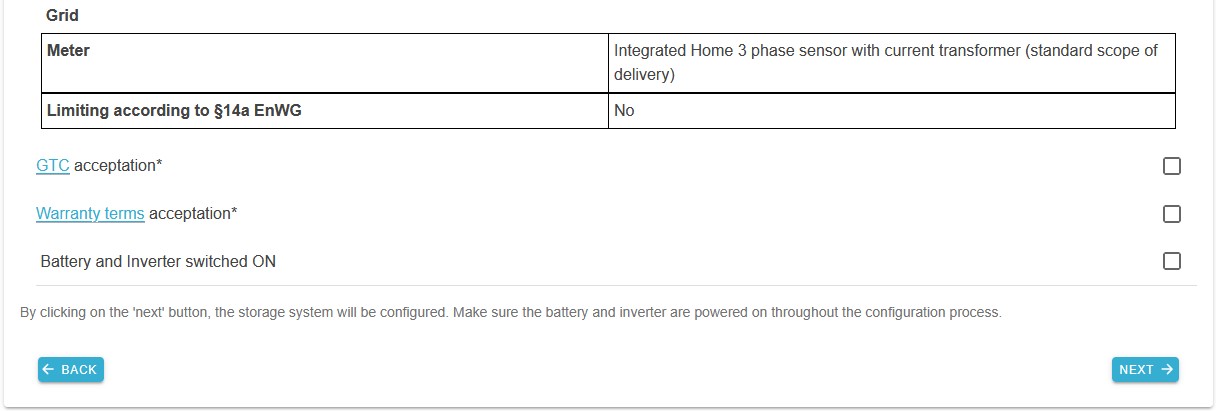

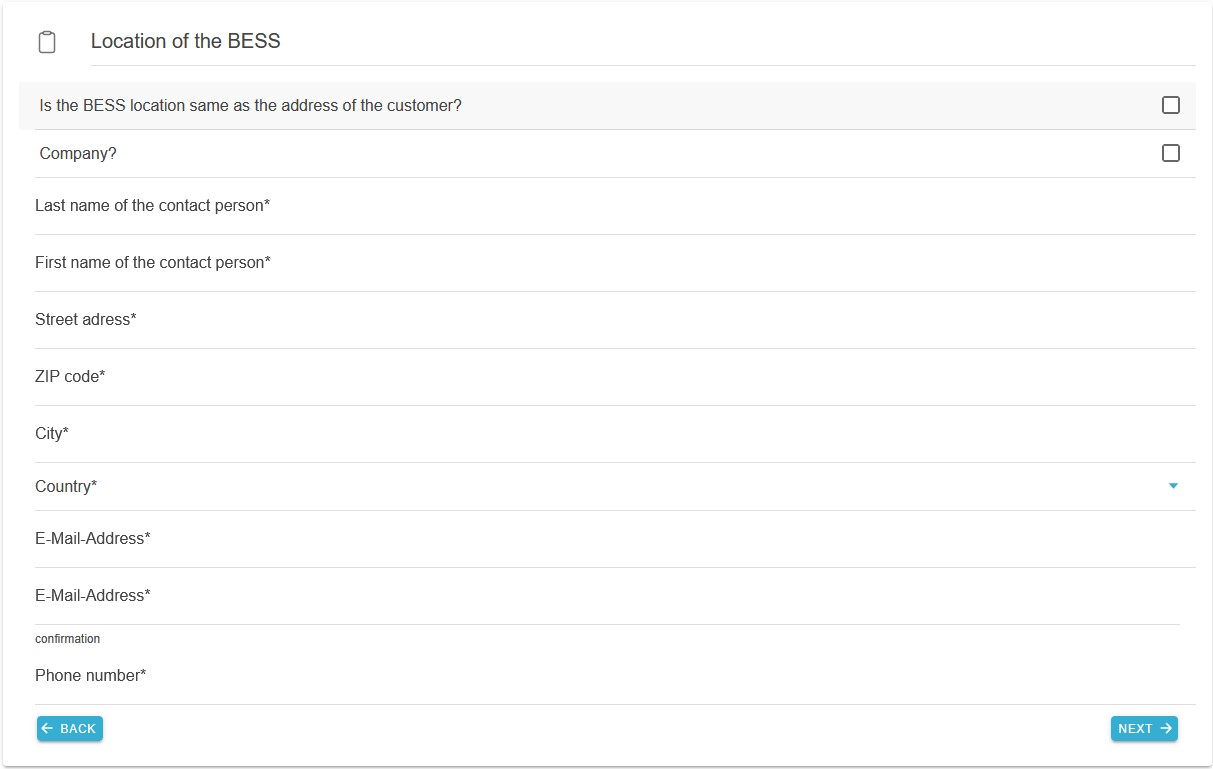

Folgen Sie anschließend dem Installations-Assistenten durch die verschiedenen Schritte.

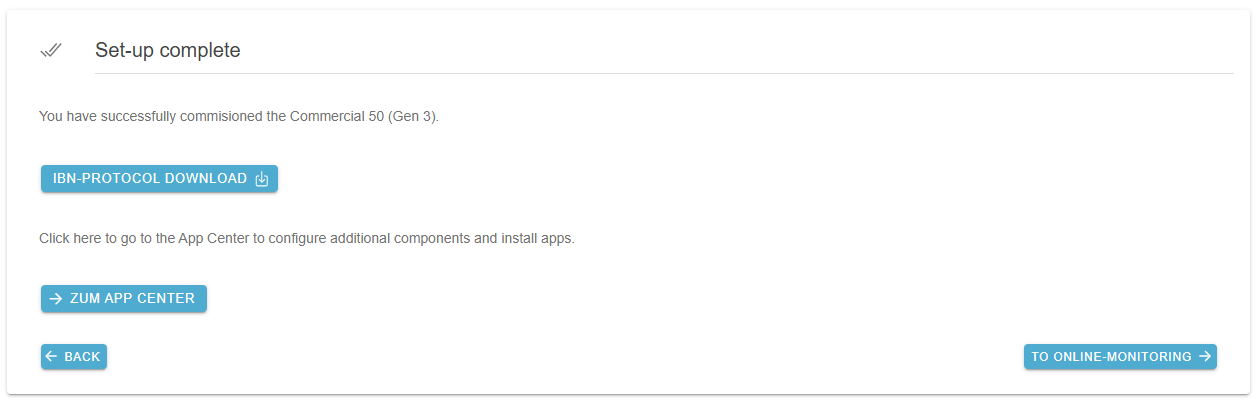

Nach Abschluss der IBN ist das System betriebsbereit und sie werden direkt zum Live-Monitoring weitergeleitet.

You will receive a protocol of the complete commissioning for your records by e-mail.
The customer also receives an e-mail with the personal access data for end customer monitoring.

9. EMS-Online-Monitoring

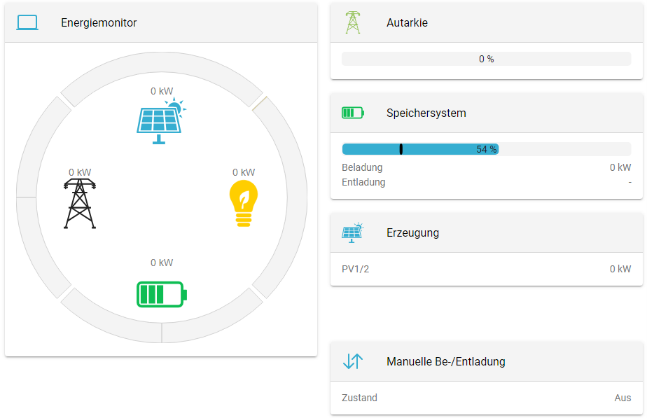

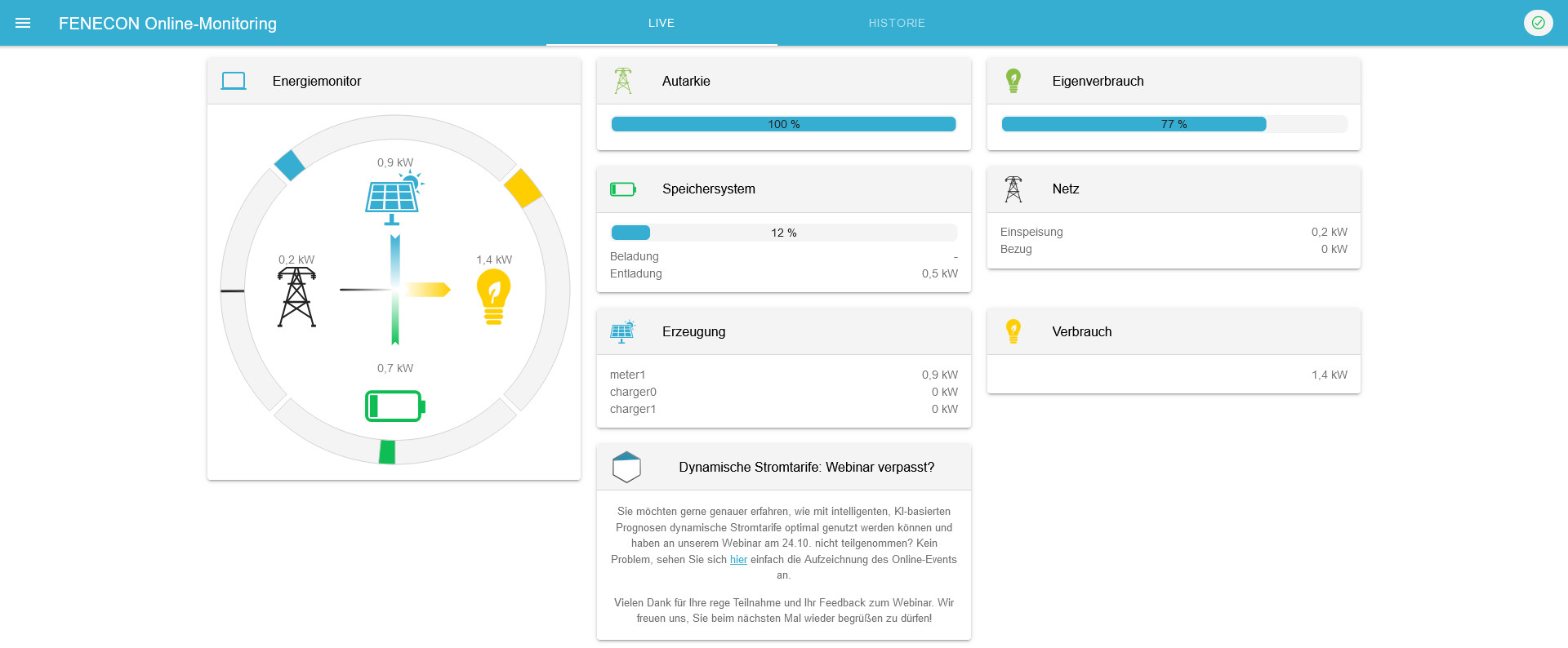

The EMS Online Monitoring is used to visualize all energy flows in your system. The energy monitor shows live data on grid consumption or grid feed-in, PV production, charging/discharging of the battery storage system and electricity consumption. Other widgets display the percentage of self-sufficiency and self-consumption. In addition, the individual widgets offer a detailed view, which can also be used to view the performance values with phase accuracy.

In addition to the pure information display, all EMS extensions purchased additionally , such as those for integrating a heat pump, Heating element, e-charging station or combined heat and power plant (CHP), are also listed in the Online Monitoring. Their functionality can be controlled via the corresponding widget.

Zusätzlich zur Live-Ansicht bietet die Historie die Möglichkeit, selbstgewählte Zeiträume für das Online-Monitoring auszuwählen. Über das Info-Symbol kann der Status des Gesamtsystems als auch der einzelnen Komponenten zu jedem Zeitpunkt überwacht werden.

9.1. Access data

Der Zugang zum EMS-Online-Monitoring ist nach Endkunden und Installateur getrennt.

9.1.1. Access for the end customer

Access for the end customer is generated automatically once commissioning is complete and sent to the end customer by email.
The terms and conditions still need to be confirmed here, then the monitoring is available without restrictions.

Sollten zusätzliche Benutzer auf die Anlage zugreifen wollen, so müssen diese einen eigenen Benutzeraccount erstellen. Dies erfolgt wie im Abschnitt Konfiguration per Inbetriebnahme-Assistent beschrieben, hier muss jedoch in der Kopfzeile "BENUTZER" ausgewählt werden.

Nach erfolgreicher Erstellung eines zusätzlichen Benutzeraccounts benötigen wir lediglich eine Mail an service@fenecon.de, mit der genutzten Mailadresse und der betroffenen EMS-Nummer, die Verknüpfung erfolgt durch uns und somit können weitere Benutzter das Online-Monitoring einer Anlage nutzen.

9.1.2. Access for the installer

Der Installateurs-Zugang kann wie im Abschnitt [Konfiguration per Inbetriebnahme-Assistent] beschrieben auf der Heckert Solar-Homepage erstellt werden. Der Zugang ist für die erfolgreiche Inbetriebnahme erforderlich.

10. Initial commissioning

10.1. Checking the installation, connections and cabling

Check the system as follows before initial commissioning:

All components (distances, environment, mounting) are installed correctly.
All internal wiring is complete and properly connected.
All external supply lines (power supply, communication cable) are properly connected.
All connected loads are matched to the system and the necessary settings have been made.
All necessary tests of the system were carried out in accordance with the standards.

Commissioning may only be carried out by trained specialist personnel.

NEVER unplug connections when they are live. Disconnect the energy supply first.
Batteries must not be connected or disconnected when a current is flowing.
Opening batteries is prohibited.
Before commissioning the system, ensure that the battery modules are not deeply discharged.
If the battery modules are deeply discharged, contact the Heckert Solar Service.
Only charge deeply discharged battery modules as instructed by the Heckert Solar Service.

This is indicated in the installation and service instructions:

dass vor Arbeitsbeginn an den Geräten eine angemessene Abkühlzeit einzuhalten ist,
or that the risk of burns is prevented by wearing suitable protective gloves.

10.2. Switching the system on/off

10.2.1. Switch on

Einsichern der EMS-Box (Unterverteilung, oder Steckdose).
Einsichern des Wechselrichters (Unterverteilung, Netz- und Notstromseite).
Falls vorhanden die PV-Anlage mit dem DC-Schalter am Wechselrichter zuschalten (Linke Seite des Wechselrichters).

Einsichern des Batterieturms (Front Batterieturm).
Wenn mehrere Batterietürme vorhanden sind, müssen alle Türme eingesichert werden.

Wenn die IBN bereits abgeschlossen wurde startet die Batterie und der LED Balken sollte nach ca. 60 Sekunden blinken.
The system is now ready for use.
Falls die IBN noch nicht abgeschlossen wurde, startet die Batterie nicht.
→ Konfiguration per Inbetriebnahme-Assistent.

The system is restarted by pressing the push-button on the front of the EMS box. Restarting the system can take up to three minutes.

If the system has not yet been configured, the battery goes into error mode or switches off.
This can also happen during configuration. It is therefore recommended that you only switch on the battery when you are asked to do so during the configuration process.

The inverter only starts after configuration and only then synchronizes to the grid.

10.3. Configuration via commissioning wizard

Open the Heckert Solar homepage and click on the login for EMS Online Monitoring "EMS login" in the top right-hand corner. Alternatively, you can use the following QR code or link to access the page.

https://heckert-solar.com/

Melden Sie sich mit Ihrem Installateurs-Zugang an.

Wenn noch kein Installateurs-Zugang erstellt wurde, dann kann dieser direkt unter dem Login-Fenster erstellt werden.

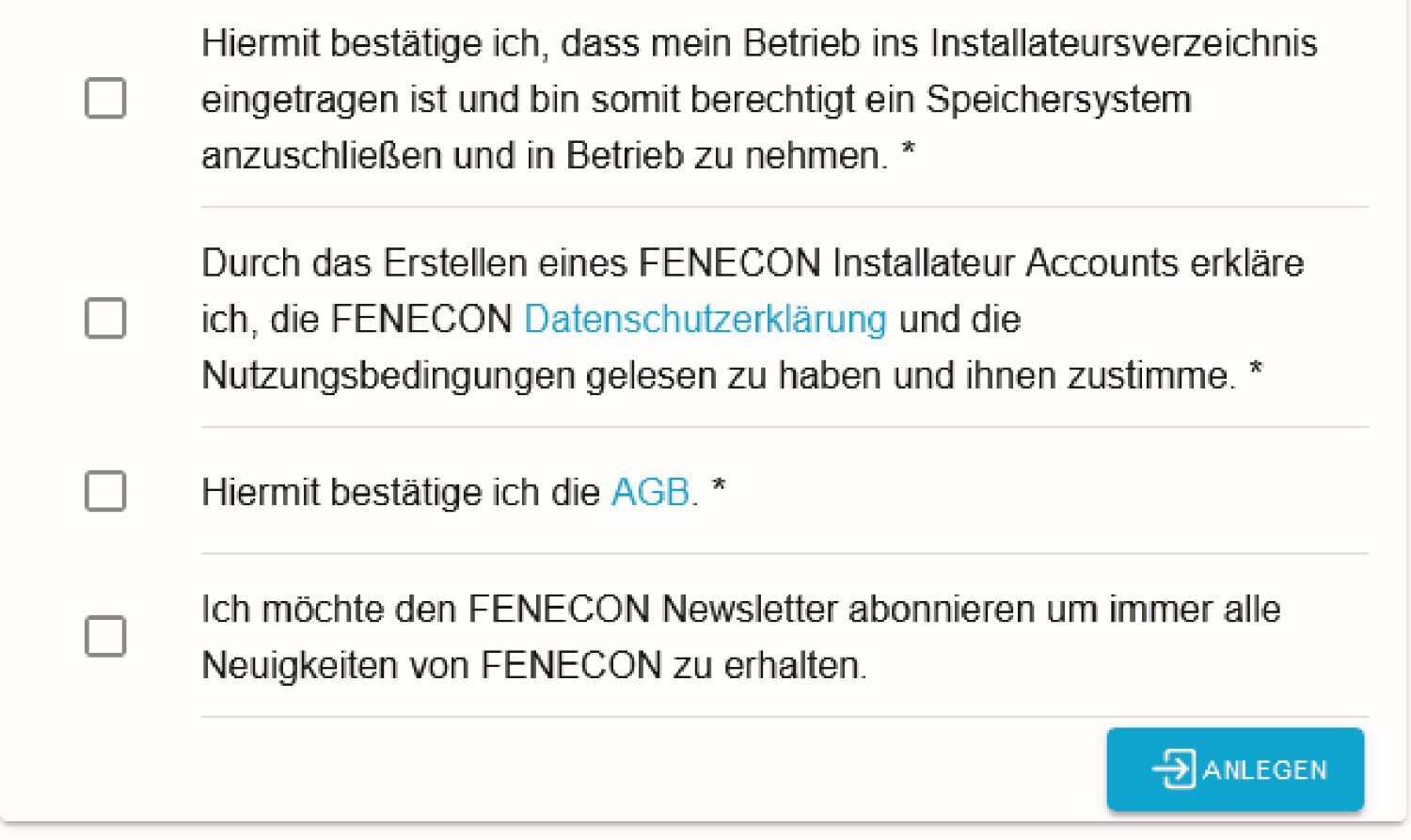

Hierfür müssen alle Informationen korrekt und vollständig ausgefüllt werden.

Wenn alle notwendigen Punkte bestätigt wurden, wird der Account automatisch angelegt
Sie werden direkt zur Konfiguration des Speichersystems weitergeleitet.

Unten auf das blaue Plus klicken.
EMS hinzufügen.

Als erstes müssen Sie den 16-stelligen Installateursschlüssel eingeben.
This can be found on the right-hand side of the battery tower on the type label.
Installation key: XXXX-XXXX-XXXX-XXXX.

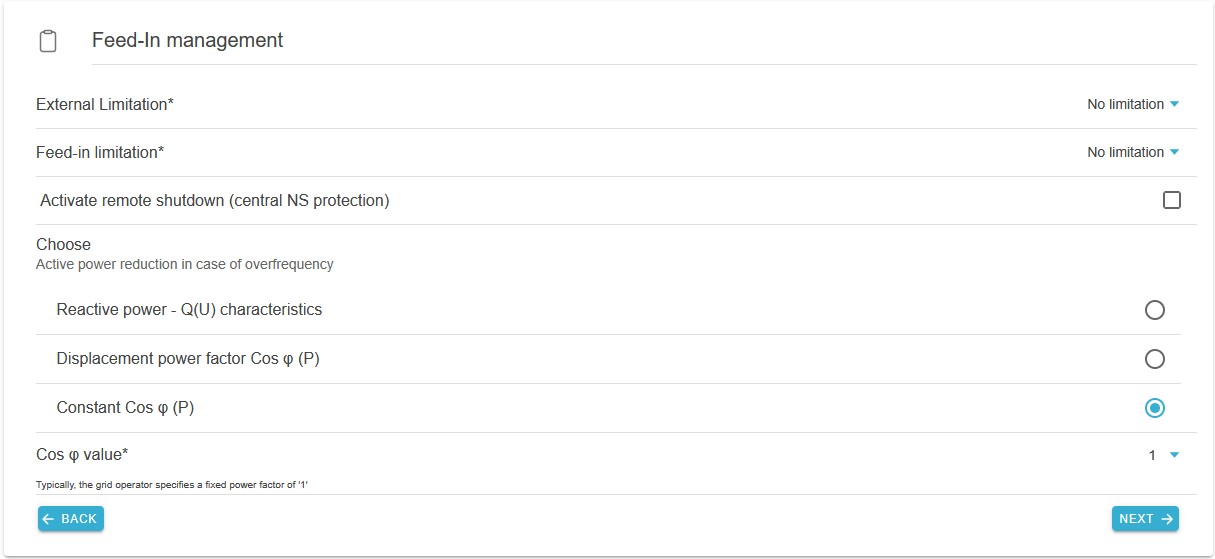

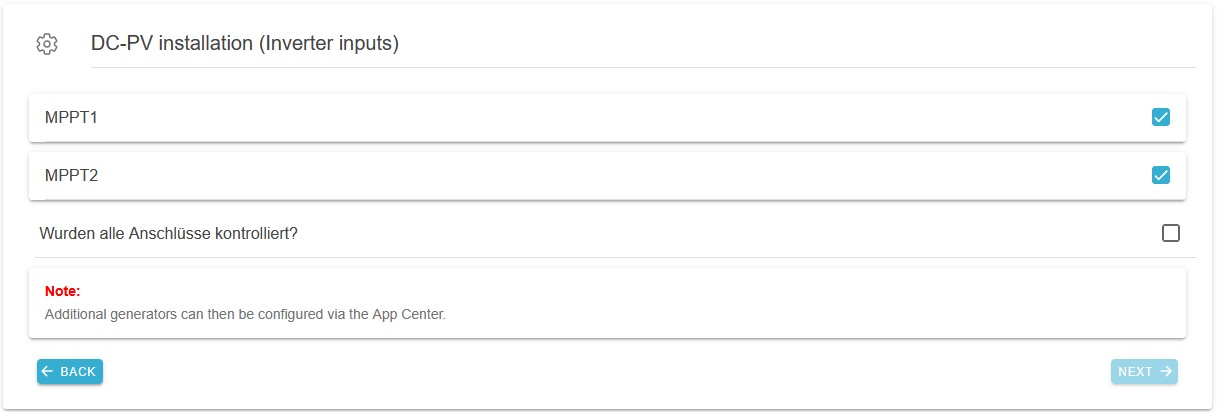

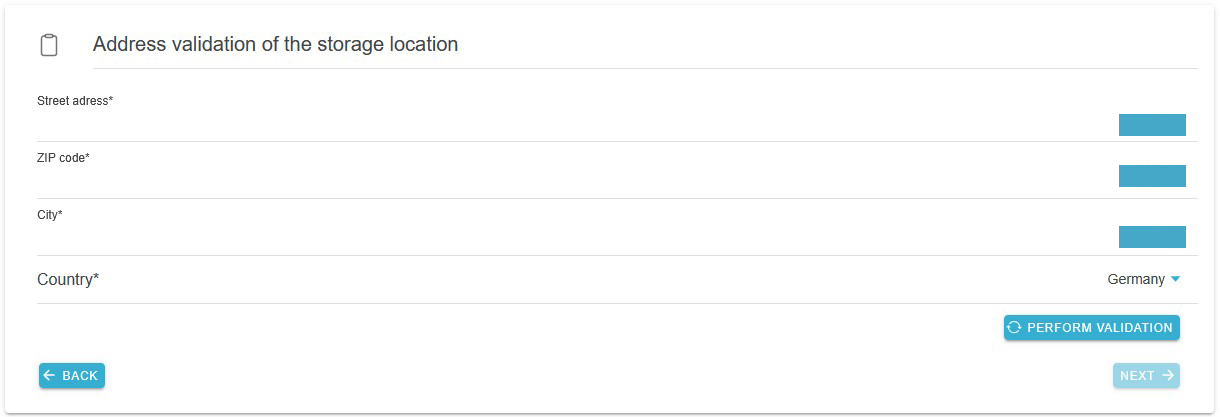

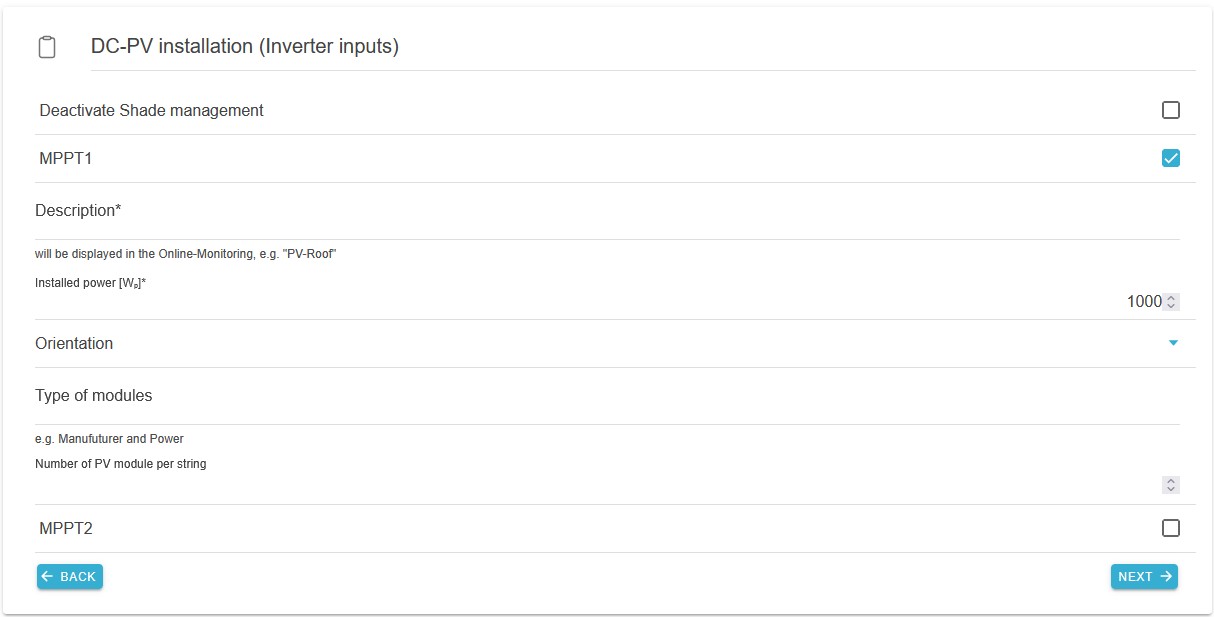

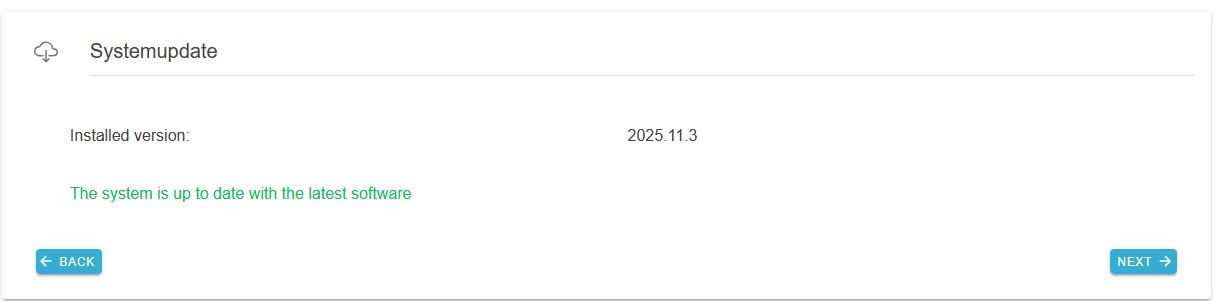

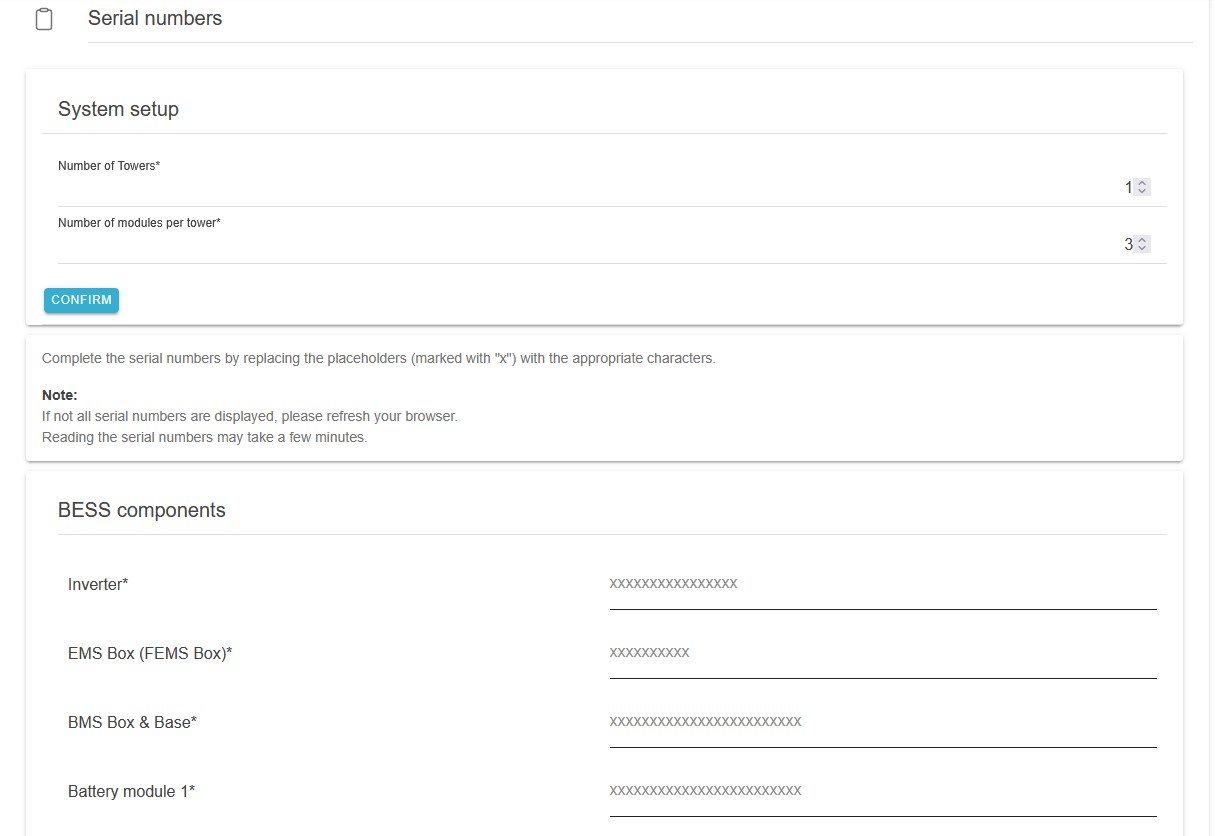

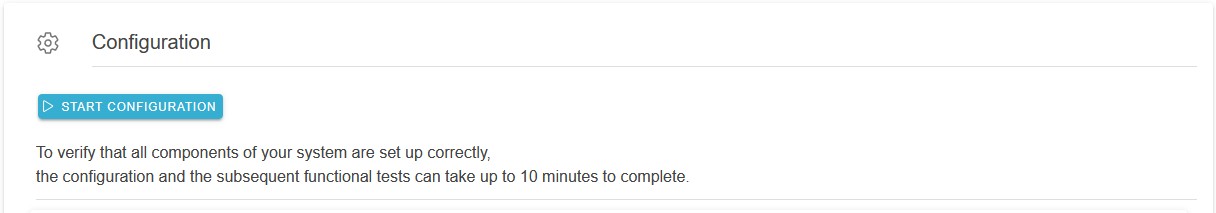

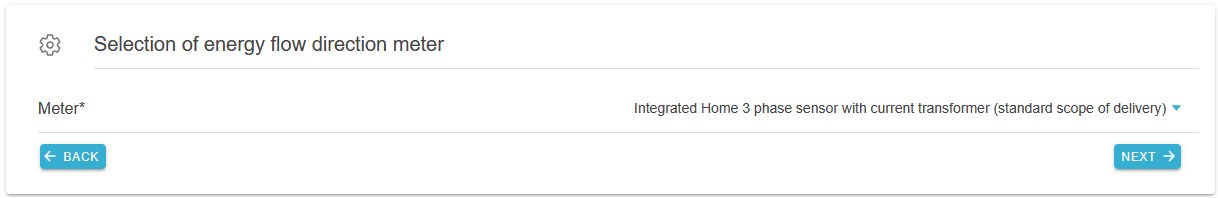

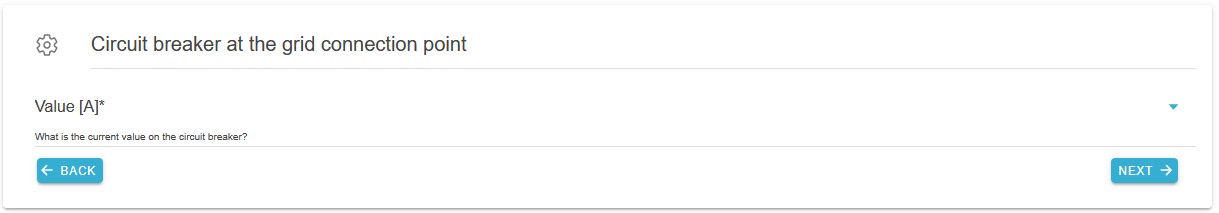

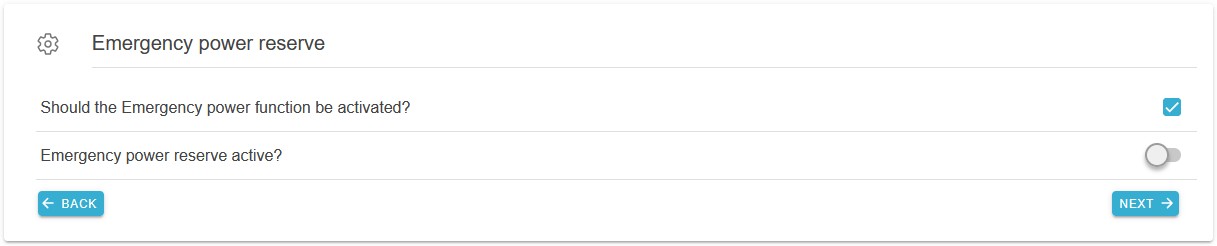

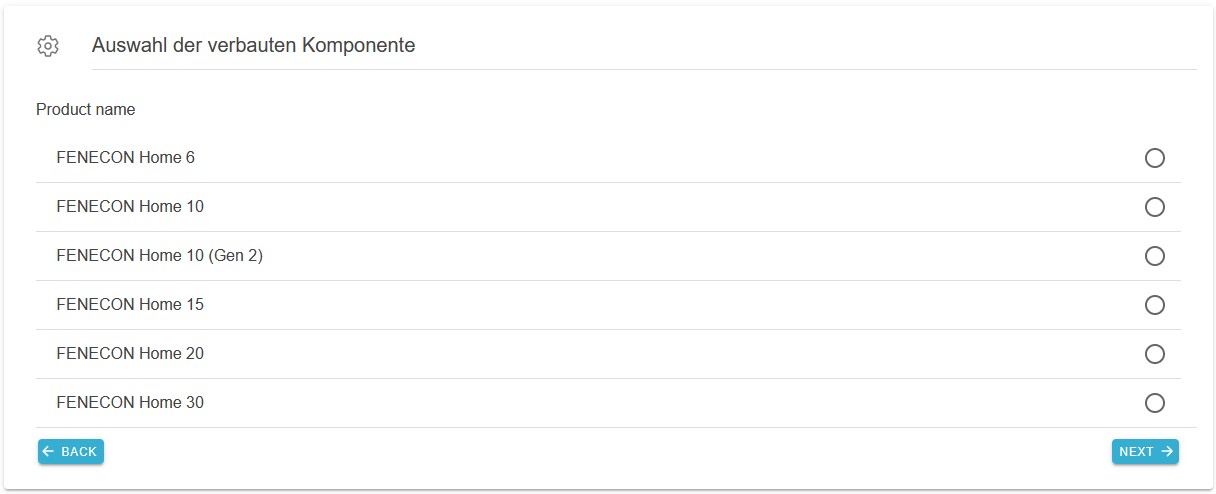

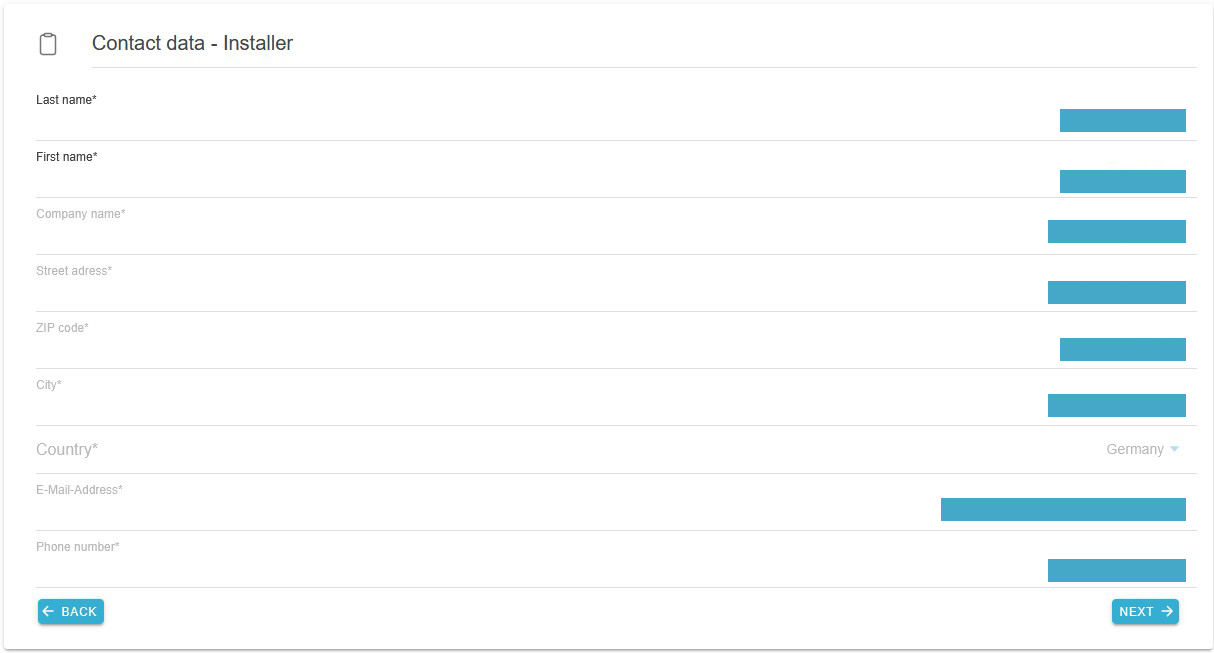

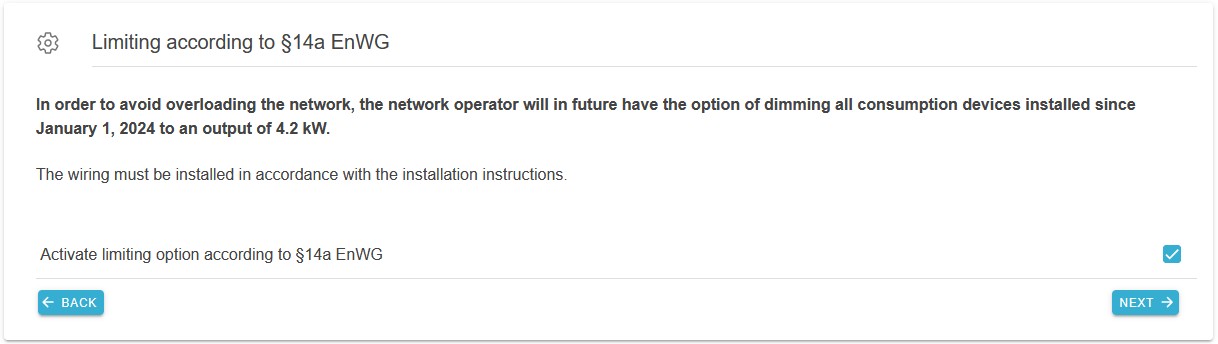

Folgen Sie anschließend dem Installations-Assistenten durch die verschiedenen Schritte.

Nach Abschluss der IBN ist das System betriebsbereit und Sie werden direkt zum Live-Monitoring weitergeleitet.

You will receive a protocol of the complete commissioning for your records by e-mail.
The customer also receives an e-mail with the personal access data for end customer monitoring.

11. EMS-Online-Monitoring

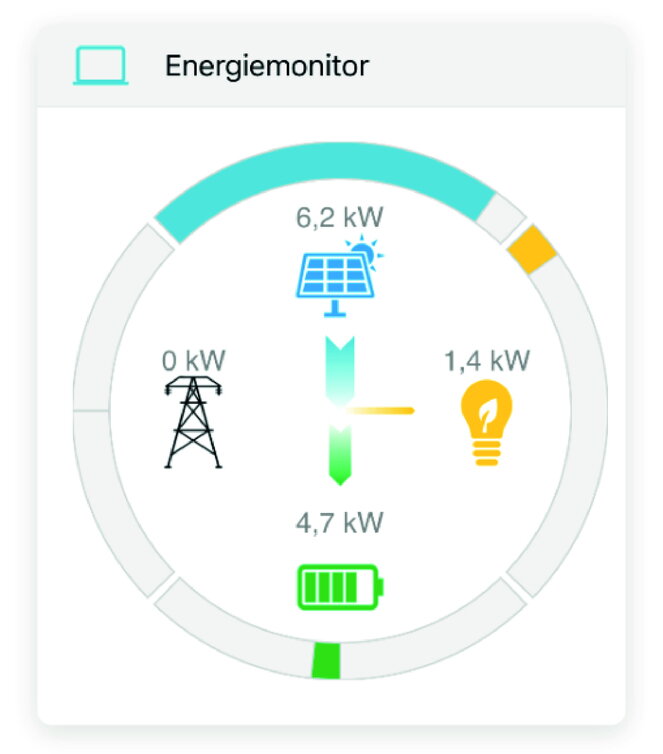

The EMS Online Monitoring is used to visualize all energy flows in your system. The energy monitor shows live data on grid consumption or grid feed-in, PV production, charging/discharging of the battery storage system and electricity consumption. Other widgets display the percentage of self-sufficiency and self-consumption. In addition, the individual widgets offer a detailed view, which can also be used to view the performance values with phase accuracy.

In addition to the pure information display, all EMS extensions purchased additionally , such as those for integrating a heat pump, Heating element, e-charging station or combined heat and power plant (CHP), are also listed in the Online Monitoring. Their functionality can be controlled via the corresponding widget.

Zusätzlich zur Live-Ansicht bietet die Historie die Möglichkeit, selbstgewählte Zeiträume für das Online-Monitoring auszuwählen. Über das Info-Symbol kann der Status des Gesamtsystems als auch der einzelnen Komponenten zu jedem Zeitpunkt überwacht werden.

11.1. Access data

Der Zugang zum EMS-Online-Monitoring ist nach Endkunden und Installateur getrennt.

11.1.1. Access for the end customer

Access for the end customer is generated automatically once commissioning is complete and sent to the end customer by email.
The terms and conditions still need to be confirmed here, then the monitoring is available without restrictions.

Sollten zusätzliche Benutzer auf die Anlage zugreifen wollen, so müssen diese einen eigenen Benutzeraccount erstellen. Dies erfolgt wie im Abschnitt Konfiguration per Inbetriebnahme-Assistent beschrieben, hier muss jedoch in der Kopfzeile "BENUTZER" ausgewählt werden.

Nach erfolgreicher Erstellung eines zusätzlichen Benutzeraccounts benötigen wir lediglich eine Mail an service@fenecon.de, mit der genutzten Mailadresse und der betroffenen EMS-Nummer, die Verknüpfung erfolgt durch uns und somit können weitere Benutzter das Online-Monitoring einer Anlage nutzen.

11.1.2. Access for the installer

Der Installateurs-Zugang kann wie im Abschnitt Konfiguration per Inbetriebnahme-Assistent beschrieben auf der Heckert Solar-Homepage erstellt werden. Der Zugang ist für die erfolgreiche Inbetriebnahme erforderlich.

12. EMS extensions

The integrated relays can be used directly on the (first) battery tower for the following EMS extensions. Various pins on the 16-pin connector plug are provided for this purpose. A total of three free relay channels are available.
Not all apps can be connected at the same time.
For further information on the following apps, please visit our homepage.

100 https://www.heckertsolar.com/symphon-e/

If the three integrated relays are not sufficient, an external 8-channel relay board can be connected via Ethernet.

The pin assignment of the Harting plug can be seen in detail below.

Table 36. Connector pin assignment
Item	Description
1	RS485 connection
2	Additional PE
3	Digital inputs DI1-DI4 (currently not available)
4	+12 V DC
5	Relay 1
6	Relay 2
7	Relay 3

12.1. Connection of a heat pump via "SG-Ready"

The integration of an "SG-ready heat pump" (smart grid-ready) is an advanced form of sector coupling of electricity and heat - often also referred to as a "power-to-heat" application. The control system ensures that the heat pump slightly overheats the electrical energy storage system at times when cheap (solar) electricity is available in order to save electrical energy at times when there is no cheap surplus electricity.

Die internen Relaiskontakte 2 und 3 können über die Pins 13/14 und 15/16 am Harting-Stecker angeschlossen werden.
For detailed information on connecting the Heat pump, please refer to the manufacturer’s installation instructions.

12.2. Connection of a Heating element with a maximum of 6 kW

The integration of an electric heating element is the simplest and cheapest form of sector coupling of electricity and heat — often also referred to as a "power-to-heat" application.
When the capacity of the electrical energy storage system is exhausted, self-generated energy must be fed into the public grid at a low remuneration. In these cases, it often makes sense to use the surplus electricity for water heating (e.g. for hot water buffer tanks, pool heating, etc.). In this way, other energy sources (e.g. wood or oil) can be saved.

Damit jede Phase des Heizstabes separat angesteuert werden kann, muss jede Phase einzeln an einem Relais angeschlossen werden.
Hierfür die Phase 1 (braun) auf Pin 11 anschließen. Von Pin 12 weiter zum Heizstab. Für die Phase 2 (schwarz) und Phase 3 (grau) werden Pin 13/14 und 15/16 verwendet.
Die Relais mit dem Heizstab müssen mit einem LS B10 vorgesichert werden.
Es wird ein Kabel (5G1,5) von der Unterverteilung zum Harting-Stecker und ein Kabel (5G1,5) vom Harting-Stecker zum Heizstab empfohlen.
For detailed information on connecting the Heat pump, please refer to the manufacturer’s installation instructions.

Manual mode is only suitable for temporary operation. For permanent operation, the external relay control must be used.

12.3. Control of a Heating element greater than 6 kW
(control via external relay)

The integration of an electric heating element is the simplest and cheapest form of sector coupling of electricity and heat — often also referred to as a "power-to-heat application".
When the capacity of the electrical energy storage system is exhausted, self-generated energy must be fed into the public grid with low remuneration. In these cases, it often makes sense to use the surplus electricity for water heating (e.g. for hot water buffer storage tanks, pool heating, etc.). In this way, other energy sources (e.g. wood or oil) can be saved. The externally installed relays must be designed according to the installed power of the installed heating element.

Damit jede Phase des Heizstabes separat angesteuert werden kann, muss jede Phase einzeln über ein zusätzliches externes Relais an dem internen Relais angeschlossen werden.
L1 über einen LS B6 abgesichert an Pin 11 anschließen. Von Pin 12 die Phase L1 weiter zum externen Relais führen und an A1 anklemmen. A2 muss mit dem Neutralleiter verbunden werden.
Mit den beiden anderen Phasen gleich zu Schritt 2 verfahren. K2 und K3 über die Pins 13/14 und 15/17 anschließen.

Alternativ zu L2/L3 kann natürlich auch L1 durchgeschliffen werden … oder

… alternativ die Schütze/Relais mit 24 V ansteuern. Wenn eine andere Spannungsquelle verwendet wird, dann darf A2 nicht mit N verbunden werden.

Die Spannungsversorgung des Heizstabs muss dann mit den Schaltkontakten der Relais verbunden werden. Wenn eine andere Spannungsquelle verwendet wird, dann darf A2 nicht mit N verbunden werden.
For detailed information on connecting the heat pump, please refer to the respective manufacturer’s installation instructions.

12.4. Control of a CHP unit

The integration of a Combined heat and power plant (CHP) into electrical energy management is an advanced form of sector coupling of electricity and heat.
This makes it possible to utilize the property of the CHP unit as an electrical generator that is independent of the time of day and weather conditions. For example, the CHP unit is given a switch-on signal to produce electricity when the storage unit’s charge level is low. This is useful, for example, if the battery capacity is not sufficient to cover electricity consumption at night. This avoids the need to purchase expensive electricity from the Grid.
When the battery is charging, this signal is stopped again to prevent the CHP unit from feeding electricity into the grid unnecessarily.

Das Freigabesignal für den Start des BHKW kann über die Pins 11/12 angeschlossen werden.
For detailed information on connecting the CHP unit, please refer to the manufacturer’s installation instructions.

12.5. Additional AC meter

If other meters have been installed for monitoring other consumers or generators, these must be integrated into the circuit in accordance with the manufacturer’s instructions.
The communicative integration is shown below using a Socomec Countis E24 as an example.
Only meters approved by the company Heckert Solar can be integrated.
The first generation meter is always integrated with Modbus ID 6. All others in ascending order.
The baud rate must be 9600.

Statt die Kommunikationsleitung des Wechselrichters direkt auf Pin 1/2 aufzulegen, wie in Kapitel 6.3.8 beschrieben, muss auf Pin 1/2 die Kommunikationsleitung zum Zähler angeschlossen werden.
1. Weiß auf 1; braun auf 2.

Vom Zähler wird dann die Verbindung zum Wechselrichter hergestellt. Somit müssen am Zähler jeweils zwei Adern an einen Anschluss aufgelegt werden.

vom Batterieturm

weiß auf 3

braun auf 2

zum Wechselrichter

weiß auf 3

orange auf 2

12.6. Installation weiterer EMS-Apps

Mit der Bestellung der EMS-App haben Sie einen 16-stelligen Lizenzschlüssel erhalten. Mittels diesem Lizenzschlüssel können Sie die App eigenständig im EMS-App Center einlösen.

Öffnen Sie das Online-Monitoring.

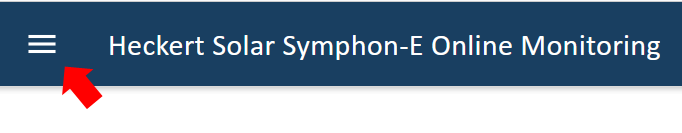

Klicken Sie oben links auf das Burger-Menü.

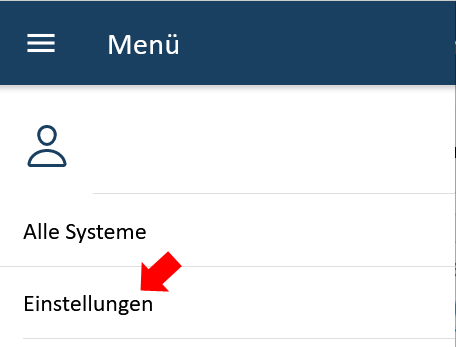

Öffnen Sie den Reiter "Einstellungen".

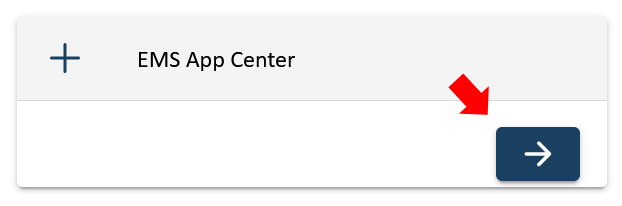

Wählen Sie nun die Schaltfläche "EMS App Center" und öffnen Sie diese durch einen Klick auf den Pfeil.

Sie sind nun im App Center angelangt. Klicken Sie nun oben rechts auf die Schaltfläche "Lizenzschlüssel einlösen".
Alternativ: Klicken Sie auf die Schaltfläche „Lizenzschlüssel registrieren“, wenn Sie den Lizenzschlüssel registrieren, aber noch keine EMS App installieren möchten.

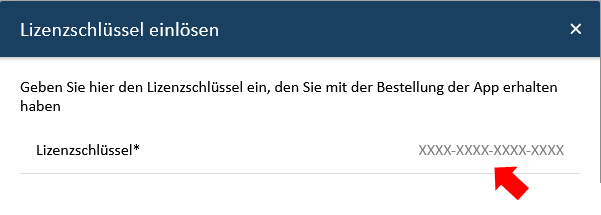

Tragen Sie in dem Eingabefeld den 16-stelligen Lizenzschlüssel ein. Klicken Sie anschließend auf Validieren. Der Lizenzschlüssel wird anschließend geprüft.
Alternativ: Falls Sie bereits einen Lizenzschlüssel registriert haben, können Sie diesen jetzt auswählen.

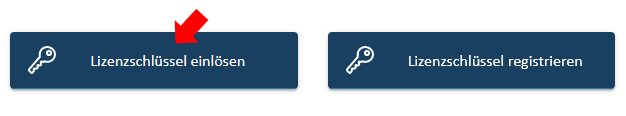

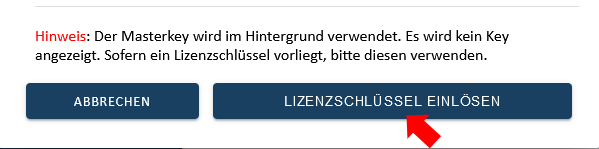

Klicken Sie auf "Lizenzschlüssel einlösen". Anschließend erhalten Sie eine Auswahl an Apps, die mit dem Lizenzschlüssel eingelöst werden können.

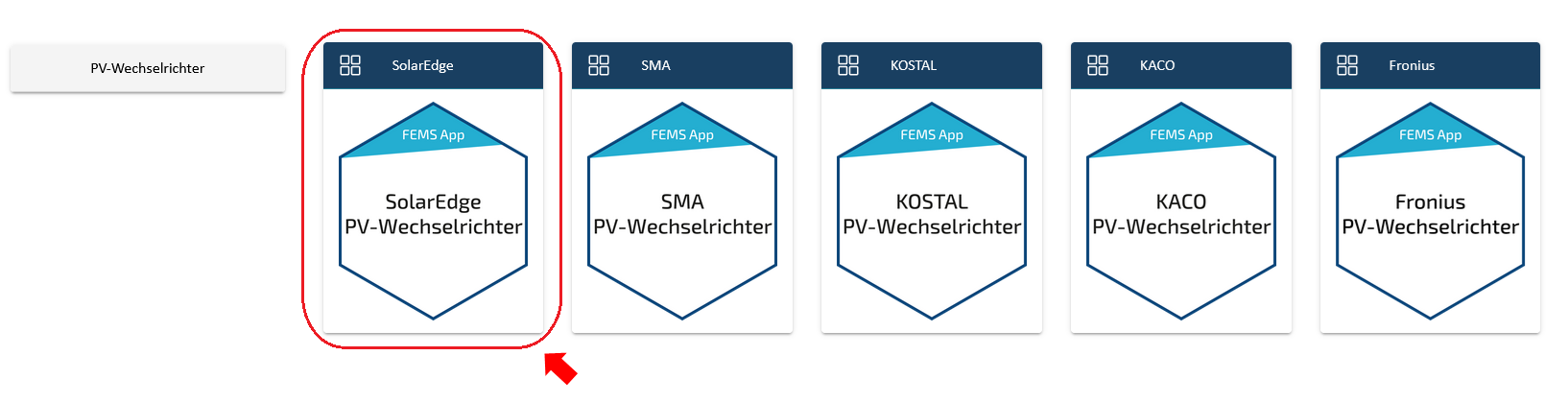

Wählen Sie nun die jeweilige App aus, die installiert werden soll. Hier z. B. "SolarEdge PV-Wechselrichter".

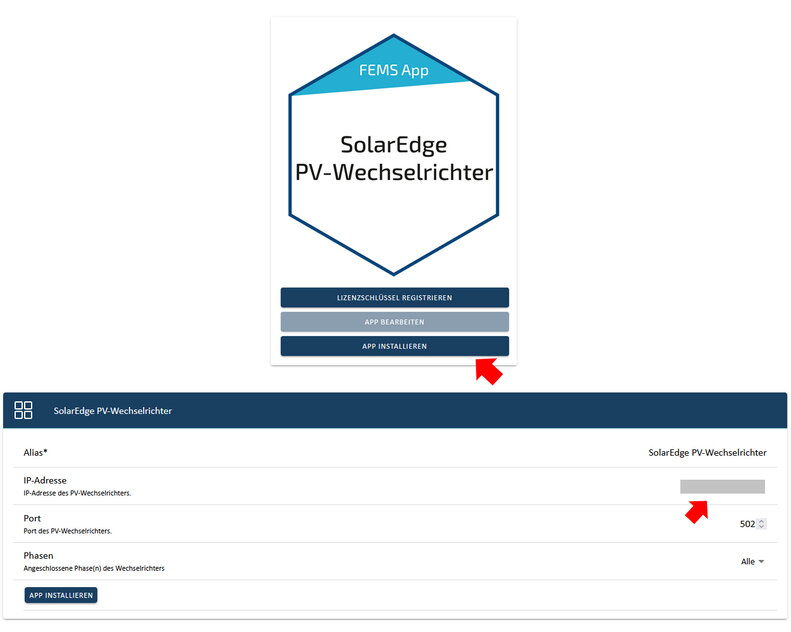

Klicken Sie auf "App installieren" und tragen Sie die notwendigen Daten (z. B. IP-Adresse des PV-Wechselrichters) in die Eingabemaske ein.

Klicken Sie auf "App installieren", um die Installation abzuschließen.

13. Controlling the inverter externally

There are various ways to override the inverter from external devices.

13.1. Wirkleistungssteuerung mit einem Rundsteuerempfänger (RSE)

Die Wirkleistung des Home-Wechselrichters kann direkt vom Energieversorgungsunternehmen (EVU) über den Rundsteuerempfänger gesteuert werden.

Figure 25. Belegung — Rundsteuerempfänger & Anschlussbereich — Kommunikationsmodul

Stellen Sie die Verbindung zwischen Rundsteuergerät und Wechselrichter her. Der Rundsteuerempfänger kann direkt am Kommunikationsmodul des Wechselrichters angeschlossen werden.

Die einzelnen Adern des Kommunikationskabels zuerst am Rundsteuerempfänger anklemmen (Abbildung — Belegung RSE).
Dann die einzelnen Adern des Kommunikationskabels am Kommunikationsmodul des Wechselrichters anklemmen (Abbildung — Belegung RSE).

Kommunikationsmodul auseinanderbauen.
Kommunikationskabel durch die Kabeleinführung führen (maximale Kabellänge 100 m).
Adern des Kommunikationskabels an den passenden Pins des Kommunikationsmoduls anklemmen.

Brücke zwischen Pins 8 & 7 entfernen.
1. Die Brücke zwischen Pins 9 & 10 bleibt bestehen.

Die Referenzspannung an Pin 7 anklemmen.
1. Optional: Die Referenzspannung am Rundsteuerempfänger brücken und einen Draht an Pin 7 des Kommunikationsmoduls anklemmen.

Stecker wieder zusammenbauen.

Stecker am Wechselrichter anstecken.

Das Verhalten des Wechselrichters in den verschiedenen Regelstufen des Rundsteuerempfängers:

100 % → Standardsignal, Wechselrichter arbeitet ohne Einschränkungen (10 kW).
60 % → Wechselrichter Ausgangsleistung wird auf 60 % reduziert (6 kW).
30 % → Wechselrichter Ausgangsleistung wird auf 30 % reduziert (3 kW).
0 % → Wechselrichter Ausgangsleistung wird auf 0 % reduziert (0 kW).

If other inverters are used, these must also be connected separately to the RSE; how exactly depends on the grid operator and the RSE used.

13.2. § 14a Energiewirtschaftsgesetz (EnWG)

The Inverter can be limited to a maximum reference power of 4.2 kW. The digital input of the EMS must be assigned for this.

Das Signal kann über den Harting-Stecker an den Pins 4 und 5 angeschlossen werden.
Für genaue Infos zum Anschließen der FNN-Steuerbox halten Sie sich an die Installationsanleitung des Herstellers.

13.3. FNN-Konformität

Konformitätsnachweis entsprechend FNN-Dokument:
„Anschluss und Betrieb von Speichern am Niederspannungsnetz“

Anforderung FNN-Dokument
„Anschluss und Betrieb von Speichern am Niederspannungsnetz“, 4.10:
Das Stromspeichersystem Heckert Solar Home entlädt keine in dem Akkumulator gespeicherte Energie in das öffentliche Netz. Die zwischengespeicherte Energie wird nur innerhalb der Kundenanlage verwendet.

Anforderung FNN-Dokument
„Anschluss und Betrieb von Speichern am Niederspannungsnetz“, 4.11:
Zur Verhinderung der Einspeisung wird der Energiefluss am Netzanschlusspunkt durch einen Zähler (Sensor des Speichersystems) gemessen. Diese Daten werden über eine Buskommunikation an das Heckert Solar-Home-Speichersystem übermittelt. Die Heckert Solar GmbH bestätigt hiermit, dass ein Funktionstest (Typprüfung) des Sensors des Stromspeichersystems stattgefunden hat. Zudem wird die ordnungsgemäße Funktion des Sensors des Stromspeichersystems bestätigt.

14. Troubleshooting

14.1. Fehler im Online-Monitoring

The system status can be checked after logging in at the top right using the color of the symbol. A green tick indicates that everything is OK, an orange exclamation mark indicates a warning (Warning) and a red exclamation mark indicates an error (Fault).

14.1.1. Fault display

System status: Everything is OK

System state: Warning

System state: Error (Fault)

14.1.2. Troubleshooting

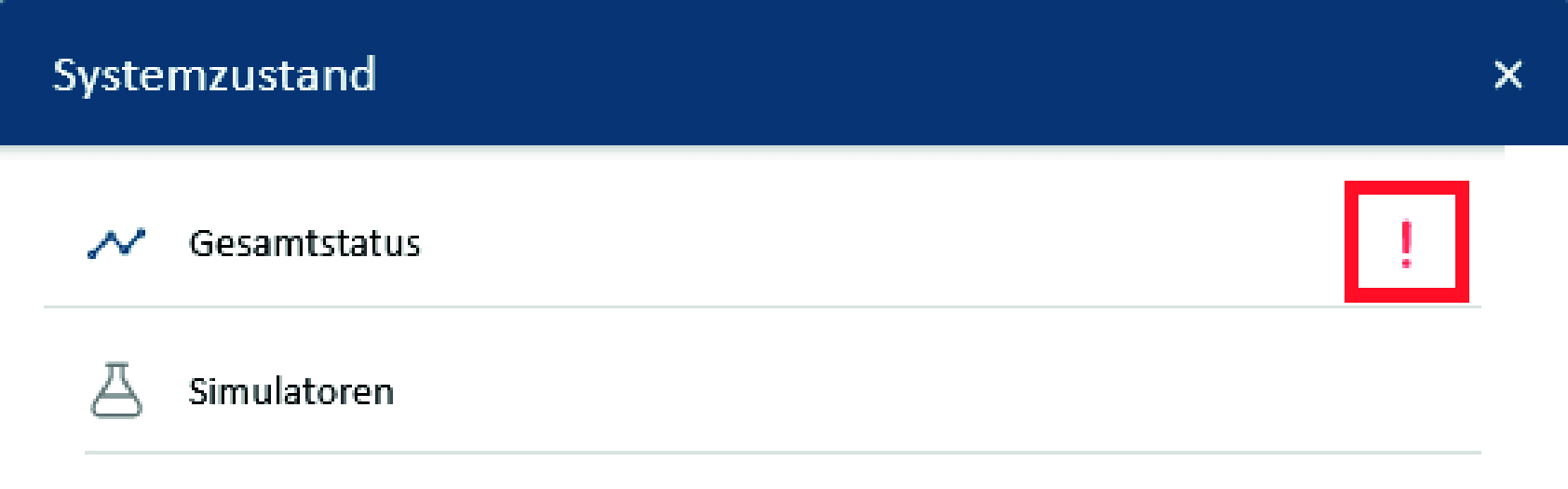

You can get a detailed overview of an existing warning or error by clicking on the exclamation mark in the top right-hand corner.

The scroll bar can be used to examine the origin of the warning or error in more detail.

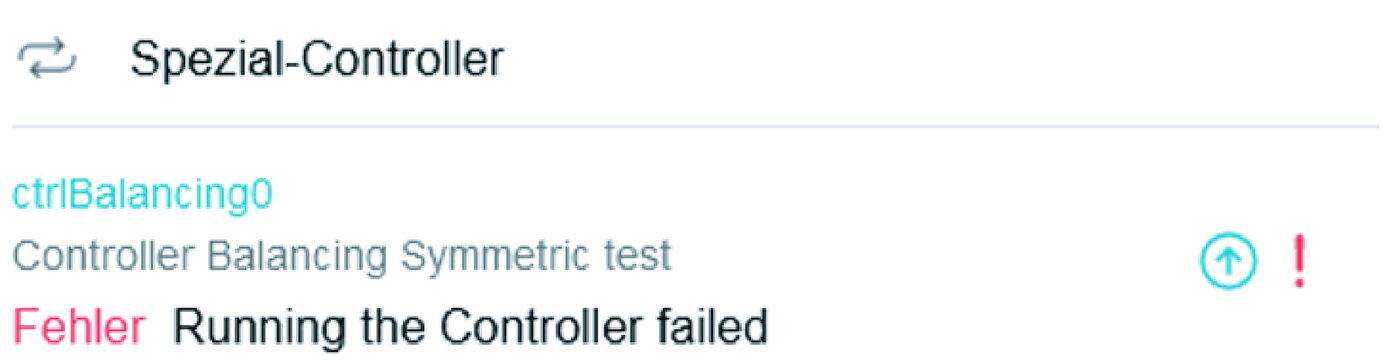

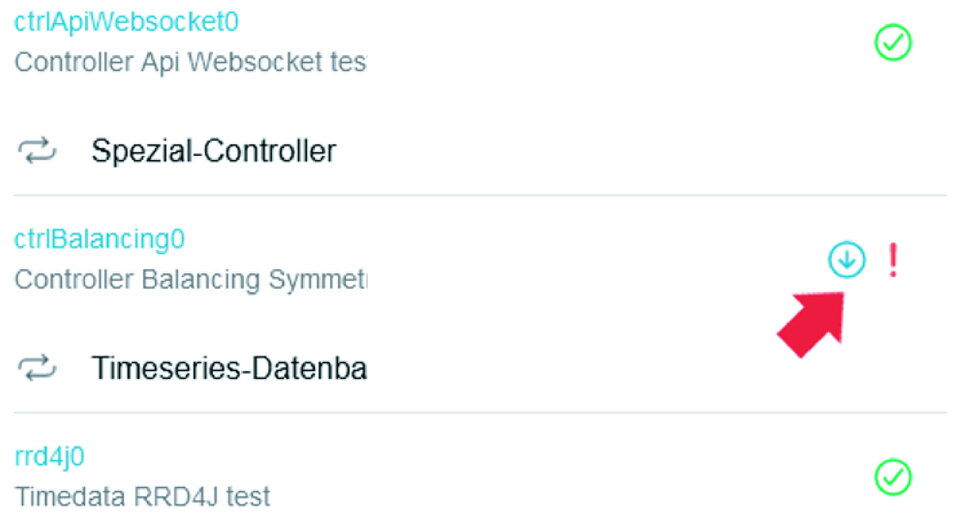

In this example, the error lies with the controller used.

Clicking on the icon (down arrow) displays a more detailed error description depending on the error.

In the example above, an incorrect reference for the network counter was intentionally entered for test purposes, which is why the controller fails to run.

Under certain circumstances it can happen that the EMS is not accessible and the adjacent error message appears.

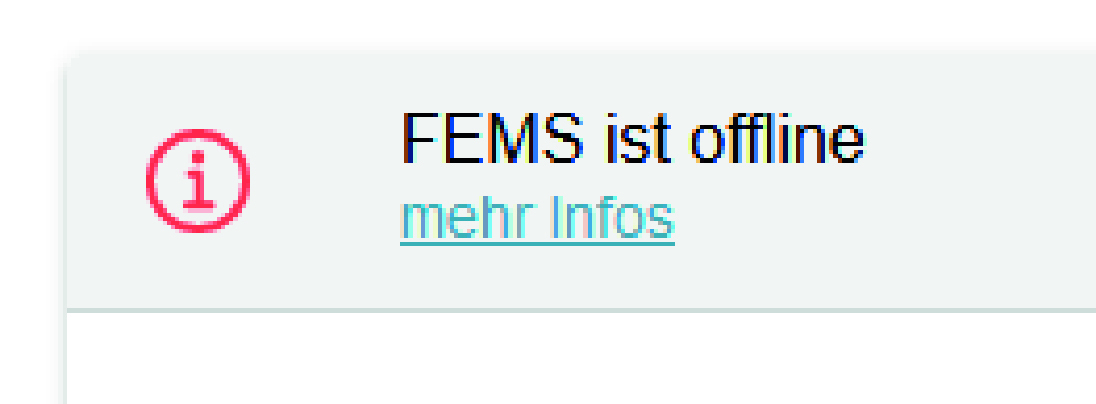

Wenn das EMS offline ist, folgen Sie den Schritten, die unter der Meldung angezeigt werden.

14.2. Symphon-E inverter

14.2.1. Fault display

Störungen werden am Wechselrichter über die LED-Anzeige [FAULT] wie folgt angezeigt:

Figure 26. Fault display on the Symphon-E inverter

14.2.2. Drehfeld des Netzanschlusses

Check whether a clockwise rotating field is present at the grid connection point.
Kontaktieren Sie ggf. den Heckert Solar-Service. Die Kontaktdaten finden Sie im Abschnitt Service.
```
Durch die LEDs werden weitere Informationen zum Zustand des Wechselrichter angezeigt.
```

Figure 27. LED status displays — Inverter

14.3. Battery tower

14.3.1. Fault display

Errors are displayed on the Symphon-E BMS box via a red LED.

The various errors are indicated by LED codes.

Speicher-Status

Speicher-Information

LEDs

blau/rot

1

2

3

4

Boot-Lader

Starten

Master/Slave

Parallel-Box

Extension Box

Prüfmodus

Einzel- oder Parallelverschaltung

SoC-Display

Laden

0 % bis 25,0 % SoC

25,1 % bis 50,0 % SoC

50,1 % bis 75,0 % SoC

75,1 % bis 99,9 % SoC

100 % SoC

Entladen und Standby

100%-75,1%

75,0%-50,1%

50,0%-25,1%

25,0%-0%

Fehler

Überspannung

Unterspannung

Übertemperatur

Untertemperatur

Überstrom

SoH zu tief

Int. Kommunikation

Ext. Kommunikation

Adressfehler Parallel

Adressfehler Module

BMS-Box-Sicherung

Modulsicherung

Kontaktfehler

Isolationsfehler

BMS-Fehler

Blue permanently on

blinking blue

Blue flashing quickly

Red permanently on

14.3.2. Troubleshooting

Wenn Störungen nicht behoben werden können oder bei Störungen, die nicht in der Störungsliste erfasst sind, muss der Heckert Solar-Service kontaktiert werden. Siehe Abschnitt Service.

14.4. Fault list

Table 37. Troubleshooting
Component	Disturbance	Measure
Battery module	The battery module has become wet	Do not touch Contact Heckert Solar service immediately for technical support
Battery module	The battery module is damaged	A damaged battery module is dangerous and must be handled with the utmost care. Damaged battery modules must no longer be used. If you suspect that the battery module is damaged, stop operation and contact Heckert Solar service

14.5. Service

If the system malfunctions, contact Heckert Solar Service:

Phone: +49 (0) 371 458 568 100

E-mail: symphon-e@heckert-solar.com

Unsere Servicezeiten:
Mo.-Do. 08:00 bis 12:00 Uhr | 13:00 bis 17:00 Uhr
Fr. 08:00 bis 12:00 Uhr | 13:00 bis 15:00 Uhr

15. Technical maintenance

15.1. Tests and inspections

When carrying out inspection work, ensure that the product is in a safe condition. Improperly performed inspections can have serious consequences for people, the environment and the product itself.

Inspektionsarbeiten sind ausschließlich von ausgebildeten und befähigten Fachkräften durchzuführen.

The maintenance instructions of the component manufacturer must be observed for all individual components.

Kontrollieren Sie das Produkt und die Leitungen regelmäßig auf äußerlich sichtbare Beschädigungen. Bei defekten Komponenten kontaktieren Sie den Heckert Solar-Service. Reparaturen dürfen nur von der Elektrofachkraft vorgenommen werden.

15.2. Cleaning

Reinigungsmittel: Durch die Verwendung von Reinigungsmitteln kann der Stromspeicher und seine Teile beschädigt werden.
Es wird empfohlen. den Stromspeicher und alle seine Teile ausschließlich mit einem mit klarem Wasser befeuchteten Tuch zu reinigen.

The entire product must be cleaned regularly. Only suitable cleaning agents may be used for this purpose.
The cleaning agents must be free of chlorine, bromine, iodine or their salts. Steel wool, spatulas and the like must never be used for cleaning. The use of unsuitable cleaning agents can lead to external corrosion.

15.3. Wartungsarbeiten

No regular maintenance work needs to be carried out on the system, but check the status of your Storage unit regularly.

Eine regelmäßige Neu-Referenzierung des Speichers wird empfohlen, d. h., dass dieser vollständig entladen (SoC = 0 %) und anschließend wieder vollständig beladen werden muss (SoC = 100 %), da es sonst ggf. zu Kapazitätsverlusten kommen kann.

15.4. Repairs

The Heckert Solar service must be contacted in the event of defective components.

16. Information for fire departments when handling Heckert Solar home and commercial battery energy storage systems

The Heckert Solar home and commercial systems operate in the low-voltage range, which means that they are operated with voltages of less than 1,500 volts direct current (DC) and less than 1,000 volts alternating current (AC).

It may be useful to install an additional switch that disconnects the building from the emergency power supply. This makes it easier for the fire department to act safely and quickly in an emergency.

Figure 28. Installation — Wartungsschalter am Beispiel Home 20/30

For a precise procedure for emergency services, it is recommended to ask the relevant fire department schools and request the corresponding information sheets and pocket cards for battery storage systems.

17. Handover to the operator

17.1. Information for the operator

The following information must be provided to the operator:

Table 38. Information for the operator
Komponente	Information/Dokument	Bemerkung
Anlage	EMS-Nummer
Anlage	Login-Daten für Online-Monitoring
Anlage	Bedienungsanleitung

18. Dismantling and disposal

18.1. Dismantling

The storage system may only be dismantled by authorized electricians.

18.2. Waste disposal

The Symphon-E must not be disposed of with normal household waste.
The Symphon-E is RoHS and REACH compliant.
Disposal of the product must comply with local regulations for disposal.
Avoid exposing the battery modules to high temperatures or direct sunlight.
Avoid exposing the battery modules to high humidity or corrosive atmospheres.
Dispose of the storage system and the batteries it contains in an environmentally friendly manner.
Do not dispose of the Symphon-E battery modules in a fire due to the risk of explosion.
Contact Heckert Solar GmbH to dispose of the used batteries.

19. Appendix

19.1. Applicable documents

Table 39. Applicable documents
Component	Document	Manufacturer
System	Operating instructions	Heckert Solar GmbH
system	quick start guide	Heckert Solar GmbH
