Heckert Solar AVU
Betriebsanleitung
1. Informationen zu dieser Anleitung
Das Personal muss diese Betriebsanleitung vor Beginn aller Arbeiten sorgfältig gelesen und verstanden haben.
1.1. Version/Revision
| Version /Revision | Änderung | Datum | Name |
|---|---|---|---|
2026.2.1 |
Überarbeitung der ursprünglichen AVU-Anleitung |
15.02.2026 |
FENECON PM |
2026.5.1 |
Hinweis Rechtsdrehfeld |
04.05.2026 |
FENECON PM |
2026.07.01 |
Anwendung ISO-Warnhinweise |
01.07.2026 |
FENECON PM (MRH) |
1.2. Hinweis zur gesetzlichen Gewährleistung
Für die AVU gilt die gesetzliche Gewährleistung von 2 Jahren ab Erhalt der Ware.
1.3. Darstellungskonventionen
1.3.1. Darstellungskonventionen — ISO-Warnhinweise
Zeigt eine unmittelbar gefährliche Situation an, die — wenn sie nicht vermieden wird — den Tod oder eine schwere Verletzung zur Folge hat.
Zeigt eine potenziell gefährliche Situation an, die — wenn sie nicht vermieden wird — den Tod oder schwere Verletzung zur Folge haben könnte.
Zeigt eine potenziell gefährliche Situation an, die wenn sie nicht vermieden wird — eine geringfügige oder mäßige Verletzung zur Folge haben könnte.
Zeigt eine potenziell gefährliche Situation an, die — wenn sie nicht vermieden wird — Sachschäden zur Folge haben könnte.
Diese Sicherheitshinweise zeigen Einrichtungen an, die für die Rettung von Personen von Wichtigkeit sind.
1.4. Aufbau von Warnhinweisen
Warnhinweise schützen bei Beachtung vor möglichen Personen- und Sachschäden und stufen durch das Signalwort die Größe der Gefahr ein.
Warnhinweise sind entsprechend der SAFE-Methode aufgebaut:
| Signalwort | Bedeutung |
|---|---|
S |
Signalwort (GEFAHR, WARNUNG, VORSICHT oder ACHTUNG/HINWEIS) |
A |
Art und Quelle der Gefahr |
F |
Folge |
E |
Entkommen |
GEFAHR
Beschreibung von Art und Quelle der Gefahr und mögliche Folgen bei Missachtung.
-
Maßnahmen zur Vermeidung/Verbote.
1.5. Begriffe und Abkürzungen
Folgende Begriffe und Abkürzungen werden in der Montage- und Serviceanleitung verwendet:
| Begriff/Abkürzung | Bedeutung |
|---|---|
AC |
Alternating Current — Wechselstrom |
AVU |
Automatische Verbraucher-Umschaltung |
BMS |
Batterie-Management-System |
DC |
Direct Current — Gleichstrom |
EMS |
Energiemanagement System |
Energy-Meter |
Stromzähler für den Wechselrichter am Netzanschlusspunkt |
IBN |
Inbetriebnahme |
NAP |
Netzanschlusspunkt |
PE |
Schutzleiter |
VDE |
Verband der Elektrotechnik, Elektronik & Informationstechnik e. V. |
Widget |
Komponente des Online-Monitoring |
2. Sicherheit
2.1. Bestimmungsgemäße Verwendung
Die Automatische Verbraucher-Umschaltung ist eine Ergänzung zum Speichersystem.
Sie gewährleistet eine automatisierte, unabhängige und allpolige Umschaltung des gesamten Hausverbrauches von der Netzversorgung auf den Notstromabgang des Wechselrichters (und zurück bei Netzwiederkehr). Zusätzlich ist eine manuelle Umschaltung von außen möglich.
2.2. Qualifikation des Personals
Die Installation und Wartung der Anlage darf ausschließlich qualifiziertes Personal durchführen.
2.2.1. Elektro-Fachpersonal
Zu Elektro-Fachpersonal zählen Personen, die
-
aufgrund Ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen inklusive Kenntnis aller einschlägiger Normen und Bestimmungen in der Lage sind, Arbeiten an elektrischen Anlagen auszuführen.
-
vom Betreiber zum Ausführen von Arbeiten an elektrischen Anlagen beauftragt und geschult worden sind.
-
mit der Funktionsweise der AVU vertraut sind.
-
auftretende Gefährdungen erkennen und diese durch geeignete Schutzmaßnahmen verhindern können.
2.3. Allgemeines zur AVU
-
Die Installation der AVU und die Herstellung der Kabelverbindungen dürfen nur durch Elektro-Fachpersonal erfolgen.
-
Die AVU darf ausschließlich unter den bestimmten vorgegebenen Bedingungen benutzt werden (vgl. Technische Daten AVU-63-21).
-
Die AVU darf nicht in Wasser eingetaucht, befeuchtet oder mit nassen Händen berührt werden.
-
Ein Abstand muss zu Wasserquellen gehalten werden.
-
Die AVU von Kindern und Tieren fernhalten.
-
Die AVU kann einen Stromschlag und durch Kurzschlussströme Verbrennungen verursachen.
-
Die AVU darf nicht erhitzt werden.
-
Die AVU nicht mehr verwenden, wenn während der Montage, des normalen Betriebs und/oder der Lagerung Farbveränderungen oder mechanische Schäden festgestellt werden.
-
Die AVU nicht in der Nähe von offenem Feuer, Heizungen oder Hochtemperaturquellen aufstellen oder benutzen.
-
Aufgrund der Hitze können Isolationen schmelzen.
-
Die AVU nicht werfen oder fallen lassen.
-
Die Anweisungen zur Installation und zum Betrieb müssen gelesen, um Schäden durch fehlerhafte Bedienung zu vermeiden.
-
Nicht auf die AVU treten.
2.3.1. Installation, Betrieb und Wartung
Bei Installation, Betrieb oder Wartung der AVU unbedingt die folgenden Sicherheitshinweise beachten:
-
Installations-/Wartungsarbeiten und die Herstellung der Kabelverbindungen dürfen nur von Fachpersonal (Elektro-Fachpersonal) durchgeführt werden.
-
Bei den Wartungsarbeiten auf trockene Isoliergegenstände stellen und während der Wartungsarbeiten/des Betriebs keine Metallgegenstände (z. B. Uhren, Ringe und Halsketten) tragen.
-
Isolierte Werkzeuge benutzen und persönliche Schutzausrüstung tragen.
-
Es dürfen sich keine unter Spannung stehende Kontakte mit Potentialdifferenz berühren.
-
Die Batteriespannung mit einem Multimeter messen und sicherstellen, dass die Ausgangsspannung im Aus-Modus 0 V beträgt.
-
Wenn eine Anomalie festgestellt wird, das Gerät sofort ausschalten.
-
Die Wartungsarbeiten erst fortsetzen, nachdem die Ursachen der Anomalie beseitigt wurden.
3. Technische Daten AVU-63-21
3.1. Allgemein
| Benennung | Wert/Größe | |
|---|---|---|
Installations-/ |
IP-Schutzart |
IP20 |
Aufstellort |
Innenraum |
|
Betriebshöhe über NN |
≤ 2.000 m |
|
Überspannungskategorie (OVC) |
|| |
|
Schutzklasse |
I (PE-Schutzleiter) |
|
Max. Luftfeuchtigkeit |
95 % |
|
Aufstell-/Betriebstemperatur |
-5 °C bis +45 °C |
|
Netzanschluss |
L1, L2, L3, N, PE |
|
Absicherung Netzanschluss |
63 A |
|
Fehlerstromüberwachung |
Anforderungen je nach Installationsort beachten |
|
Nennfrequenz |
50 Hz bis 60 Hz |
|
Ausgangsspannung AC |
400 V |
|
Max. Strom Netzbetrieb |
63 A |
|
Geeignete Netzformen |
TN-S und TT |
|
Verbraucheranschluss |
L1, L2, L3, N |
|
Notstrombetrieb |
Scheinleistung Notstrombetrieb |
15.000 VA |
Max. Strom Notstrombetrieb |
21,7 A |
|
Netzform Notstrombetrieb |
TN-S |
|
Umschaltzeiten |
Netzausfall > Notstrombetrieb: ca. 3 s |
|
Zertifizierung/Richtlinie |
Gesamtsystem |
CE |
Allgemein |
Breite | Tiefe | Höhe in mm |
486 | 147 | 486 |
Gewicht, ca. |
16 kg |
|
Verschmutzungsgrad |
2 |
|
Mechanische Krafteinwirkung/Stoßfestigkeit |
IK8 |
|
3.3. Anschlussbelegung

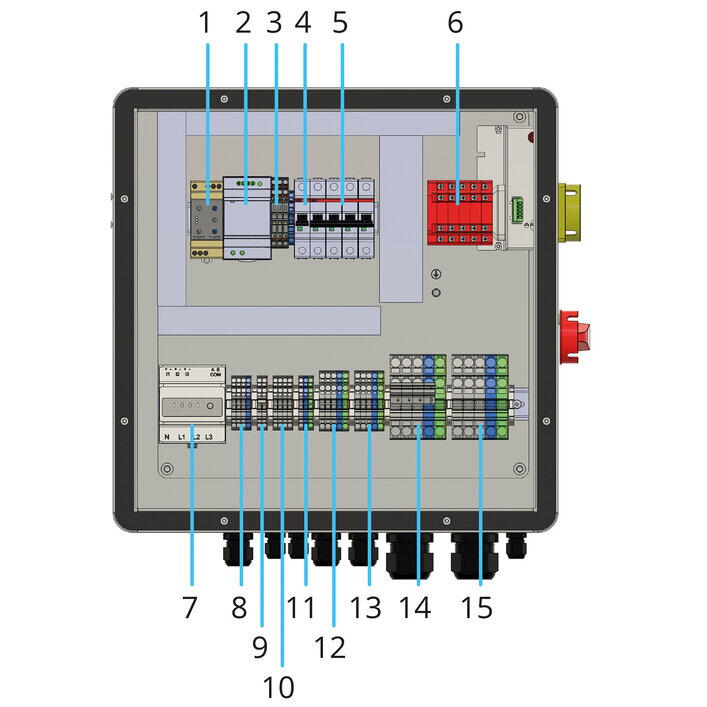

3.3.1. Übersicht — Innenaufbau
| Pos. | Beschreibung |
|---|---|
1 |
3-Phasen Überwachungsrelais — inkl. Neutralleiter-Überwachung |
2 |
Hutschienen-Netzteil 12 V/DC; 4,5 A; 54 W |
3 |
3 x Sicherungsklemmen (inkl. Schmelzsicherung) + 1 x Durchgangsklemme |
4 |
Sicherungsautomat: C6 Leitungsschutzschalter; 1-polig |
5 |
Sicherungsautomat: C32 Leitungsschutzschalter, 4-polig |
6 |
Gave Motorised Schalter (automatischer Verbraucher Umschalter) |
7 |
Optional: Symphon-E Energy Meter |

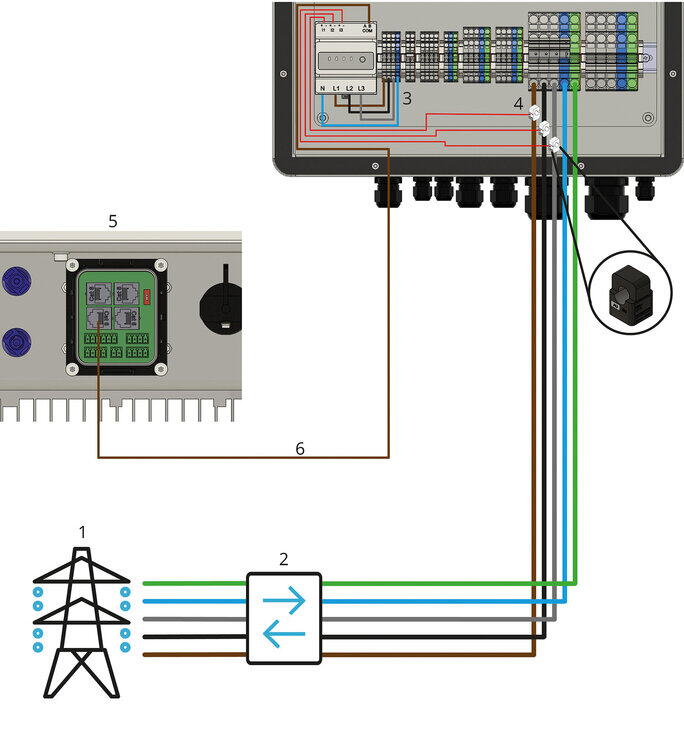

8 |
Durchgangsreihenklemmen für die Spannungsversorgung des Energy Meters |
9 |
Durchgangsreihenklemmen Spannungsversorgung intern (12 V) |
10 |
Durchgangsreihenklemmen zur Verbindung mit den Relaisanschlüssen — zur LED-Statusabfrage |
11 |
Durchgangsreihenklemmen für die Spannungsversorgung der EMS-Box |
12 |
Durchgangsreihenklemmen zur Verbindung mit dem Wechselrichter — OnGrid/Netz |
13 |
Durchgangsreihenklemmen zur Verbindung mit dem Wechselrichter — OffGrid/Notstrom |
14 |
Durchgangsreihenklemme für den Netzanschluss |
15 |
Durchgangsreihenklemmen für den Anschluss der Verbraucher |

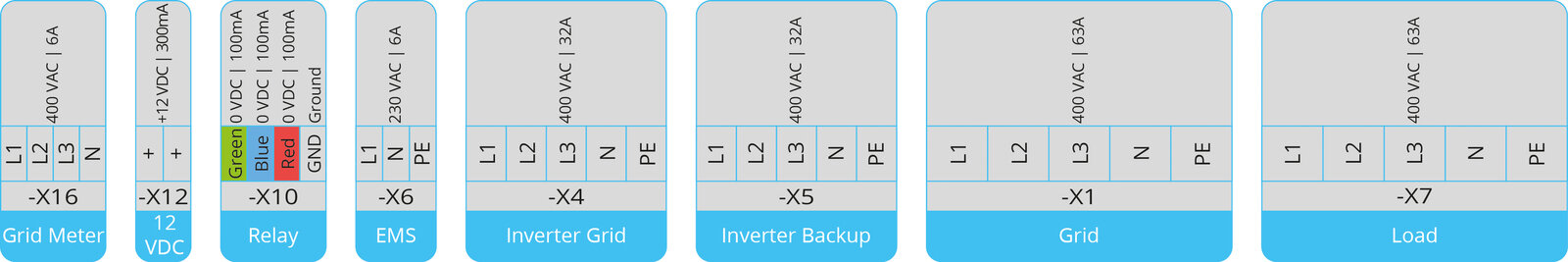

3.3.2. Detaillierte Anschlussbelegung
| Pos. | Beschreibung |
|---|---|
X16 |
Optional: Versorgung Symphon-E-Energy-Meter |
X12 |
12 V DC |
X10 |
Relay Status |
X6 |
AC-Versorgung — EMS-Box |
X4 |
Wechselrichter Grid |
X5 |
Wechselrichter Off-Grid |
X1 |
Netzanschluss |
X7 |
Verbraucheranschluss |
4. Allgemeine Beschreibung
Die Automatische Verbraucher-Umschaltung ist eine Ergänzung zu einem Speichersystem. Mit dieser ist im Netzparallelbetrieb eine uneingeschränkte Versorgung der Verbraucher mit max. 43 kW bzw. 63 A möglich.
Die AVU gewährleistet eine automatisierte, unabhängige Umschaltung des gesamten Hausverbrauchs von der Netzversorgung auf den Notstromabgang des Wechselrichters und zurück, bei Netzwiederkehr. Zudem ist eine manuelle Umschaltung von außen möglich. Für die Installation des Speichersystems, bitte die Anleitung des Symphon-E beachten!
|
Die konforme Netztrennung findet weiterhin im Wechselrichter statt. Die AVU dient ausschließlich zur Umschaltung der Verbraucher. |
5. Montagevorbereitung
5.1. Lieferumfang
Im Lieferumfang sind folgende Artikel enthalten.
| Abbildung | Anzahl | Bezeichnung |
|---|---|---|
|
1 |
Automatische Verbraucher-Umschaltung |
|
1 |
Wandhalterung |
|
2 |
Schraube für Wandhalterung |
|
4 |
Schraube M6 x 67 mm und Dübel 8 x 60 mm für Wandmontage |
|
1 |
Mutter, Karosseriescheibe und Federring für Erdung |
|
2 |
Blindstopfen für nicht verwendete Verschraubungen |
|
1 |
Montage- und Bedienungsanleitung |
5.2. Benötigtes Werkzeug
Zur Montage der Komponenten der Anlage wird folgendes Werkzeug benötigt:
| Abbildung | Bezeichnung | Abbildung | Bezeichnung |
|---|---|---|---|
|
Stift |
|
Wasserwaage |
|
Schlagbohrmaschine oder |
|
Schraubendrehersatz |
|
Meterstab |
|
Seitenschneider |
|
Inbusschlüssel, 3 mm |
|
Gabelschlüsselsatz |
|
Crimp-Werkzeug |
|
Multimeter |
|
Zange für Verschraubungen |
|
Schutzbrille |
|
Sicherheitsschuhe |
|
Staubmaske |
|
Gummihammer |
|
Staubsauger |
|
Abisolierzange |
|
Schutzhandschuhe |
|
Drehmomentschlüssel |
|
Abmantelmesser |
|
Das Werkzeug ist nicht im Lieferumfang enthalten. |
6. Montage — AVU
Vor der Installation sorgfältig prüfen, ob die Verpackung und das Produkt beschädigt sind und ob alle im Lieferumfang aufgeführten Zubehörteile enthalten sind. Im Falle, dass Zubehörteile fehlen oder beschädigt sind, wenden Sie sich an den Hersteller/Händler.
6.1. Warnhinweise und Sicherheitshinweise
Elektrischer Schlag durch spannungsführende Teile
Tod oder schwere Verletzungen des Körpers und der Gliedmaßen durch elektrischen Schlag bei Berührung spannungsführender Kabel, die am Speichersystem angeschlossen sind.
-
Schalten Sie vor Beginn der Arbeiten den Wechselrichter, die BMS-Box, die Batteriemodule und die AVU spannungsfrei und sichern Sie sie gegen Wiedereinschalten.
-
Warten Sie mit dem Beginn der Arbeiten am Wechselrichter mindestens 5 Minuten nach dem Abschalten.
-
Beachten Sie die Sicherheitshinweise der Heckert Solar GmbH im Abschnitt Sicherheit.
-
Berühren Sie keine freiliegenden spannungsführenden Teile oder Kabel.
-
Ziehen Sie die Klemmleiste mit angeschlossenen DC-Leitern nicht unter Last aus dem Steckplatz heraus.
-
Tragen Sie bei allen Arbeiten geeignete persönliche Schutzausrüstung.
Tod oder schwere Verletzungen durch elektrischen Schlag
Die Installation darf nur von einem Elektroinstallateur/einer Elektrofachkraft durchgeführt werden.
-
Anschluss oder Installation darf nur durch ausgebildete Fachkräfte im spannungs- bzw. stromfreien Zustand durchgeführt werden!
-
Die Spannungsfreiheit muss zwingend überprüft werden!
-
Beachten Sie unbedingt die UVV (Unfallverhütungsvorschriften) und VDE-Bestimmungen!
Lichtbögen aufgrund von Kurzschluss-Strömen
Tod oder schwere Verletzungen des Körpers und der Gliedmaßen durch Verbrennungen durch Hitzeentwicklung und Lichtbögen aufgrund von Kurzschluss-Strömen der Batteriemodule.
-
Schalten Sie vor allen Arbeiten an den Batteriemodulen die Batteriemodule spannungsfrei.
-
Beachten Sie alle Sicherheitshinweise des Batterieherstellers.
Tod oder schwere Verletzungen des Körpers und der Gliedmaßen durch elektrischen Schlag beim Berühren eines unter Spannung stehenden Messgerätegehäuses
Eine Überspannung kann ein Messgerät beschädigen und zum Anliegen einer Spannung am Gehäuse des Messgeräts führen.
-
Setzen Sie nur Messgeräte mit einem DC-Eingangsspannungsbereich bis mindestens 1000 V ein.
Feuer und Explosion
Tod oder schwere Verletzungen des Körpers und der Gliedmaßen durch Brand oder Explosion, im Fehlerfall kann im Inneren der Komponenten und Module ein zündfähiges Gasgemisch entstehen. Durch Schalthandlungen kann in diesem Zustand im Inneren des Produkts ein Brand entstehen oder eine Explosion ausgelöst werden.
-
Führen Sie im Fehlerfall keine direkten Handlungen am Speichersystem durch.
-
Stellen Sie sicher, dass Unbefugte keinen Zutritt zum Speichersystem haben.
-
Trennen Sie die Batteriemodule über die DC-Sicherung am Batterieturm vom Wechselrichter.
-
Schalten Sie den AC-Leitungsschutzschalter aus oder lassen Sie ihn, wenn dieser bereits ausgelöst hat, ausgeschaltet und sichern Sie ihn gegen Wiedereinschalten.
-
Führen Sie Arbeiten am Wechselrichter (z. B. Fehlersuche, Reparaturarbeiten) nur mit persönlicher Schutzausrüstung für den Umgang mit Gefahrstoffen (z. B. Schutzhandschuhe, Augen- und Gesichtsschutz und Atemschutz) durch.
Gewicht der AVU
Verletzungen des Körpers und der Gliedmaßen durch Quetschen bei Herunterfallen während Transport oder Montage der AVU.
-
Gehen Sie beim Transport und Heben der AVU vorsichtig vor.
-
Beachten Sie das Gewicht der AVU und dessen Schwerpunkt.
-
Tragen Sie bei allen Arbeiten an der AVU geeignete persönliche Schutzausrüstung.
Gefahr durch nicht bestimmungsgemäße Verwendung
Nicht bestimmungsgemäße Verwendung des Produkts kann den vom Gerät unterstützten Schutz beeinträchtigen.
-
Verwenden Sie das Produkt nur bestimmungsgemäß und nicht außerhalb der vom Hersteller definierten Anwendungsbereiche.
Sand, Staub und Feuchtigkeit
Durch das Eindringen von Sand, Staub und Feuchtigkeit kann die AVU beschädigt und die Funktion beeinträchtigt werden.
-
Vermeiden Sie das Eindringen von Sand, Staub und Feuchtigkeit in die AVU.
Beschädigung der AVU durch elektrostatische Aufladung
Durch das Berühren von elektronischen Bauteilen kann die AVU über elektrostatische Entladung beschädigt oder zerstört werden.
-
Erden Sie sich, bevor Sie ein Bauteil berühren.
-
Tragen Sie beim Berühren von elektronischen Bauteilen geeignete persönliche Schutzausrüstung (z. B. antistatische Schuhe und Handschuhe).
Reinigungsmittel
Durch die Verwendung von Reinigungsmitteln können die AVU und Teile der AVU beschädigt werden.
-
Batterietürme und alle Teile der AVU ausschließlich mit einem mit klarem Wasser befeuchteten Tuch reinigen.
6.2. Piktogramme
Piktogramme an der Anlage weisen auf Gefahren, Verbote und Gebote hin. Unleserliche oder fehlende Piktogramme müssen durch neue ersetzt werden.
| Piktogramm | Bedeutung | Beschreibung |
|---|---|---|
|
Warnung vor gefährlicher elektrischer Spannung |
Piktogramm am Gehäuse, und Kennzeichnung von Komponenten, bei denen nicht klar zu erkennen ist, dass sie elektrische Betriebsmittel enthalten, die Anlass für ein Risiko durch elektrischen Schlag sein können. |
|
Allgemeines Warnzeichen |
|
|
Warnung vor Gefahren durch das Aufladen von Batterien |
Piktogramm am Gehäuse und Kennzeichnung von Komponenten, bei denen nicht klar zu erkennen ist, dass sie elektrische Betriebsmittel enthalten, die Anlass für ein Risiko durch das Aufladen von Batterien sein können. |
|
Keine offene Flamme; Feuer, offene Zündquelle und Rauchen verboten |
Piktogramm am Gehäuse und Kennzeichnung von Komponenten, bei denen nicht klar zu erkennen ist, dass sie elektrische Betriebsmittel enthalten, die Anlass für ein Risiko durch offene Flammen, Feuer, offene Zündquellen und Rauchen sein können. |
|
Schutzerdungskennzeichen |
|
|
Getrennte Sammlung von Elektro- und Elektronikgeräten |
|
|
Anleitung beachten |
|
|
Kopfschutz benutzen |
|
|
Fußschutz benutzen |
|
|
Handschutz benutzen |
|
|
CE-Kennzeichen |
|
|
Produkt ist recyclingfähig. |
6.3. Betriebsstoffe/Betriebsmittel
6.3.1. Elektrolytlösung der Batteriemodule
-
In den Batteriemodulen (Lithium-Eisenphosphat) wird Elektrolytlösung eingesetzt.
-
Die Elektrolytlösung in den Batteriemodulen ist eine klare Flüssigkeit und hat einen charakteristischen Geruch nach organischen Lösungsmitteln.
-
Die Elektrolytlösung ist brennbar.
-
Die Elektrolytlösung in den Batteriemodulen ist korrosiv.
-
Der Kontakt mit Elektrolytlösung kann zu schweren Verbrennungen der Haut und Schäden an den Augen führen.
-
Die Dämpfe nicht einatmen.
-
Bei Verschlucken der Elektrolytlösung, Erbrechen auslösen.
-
Nach Einatmen der Dämpfe sofort den kontaminierten Bereich verlassen.
-
Augen- und Hautkontakt mit ausgetretener Elektrolytlösung muss vermieden werden.
-
Nach Hautkontakt: Haut SOFORT gründlich mit neutralisierender Seife waschen und bei anhaltender Hautirritation einen Arzt aufsuchen.
-
Nach Augenkontakt: Auge(n) SOFORT für 15 Minuten mit fließendem Wasser spülen und einen Arzt aufsuchen.
-
Durch verspätete Behandlung können schwerwiegende gesundheitliche Schäden entstehen.
6.3.2. Elektrische Betriebsmittel
-
Arbeiten an elektrischen Betriebsmitteln dürfen nur durch Elektro-Fachpersonal durchgeführt werden.
-
Bei allen Arbeiten an elektrischen Komponenten sind die fünf Sicherheitsregeln einzuhalten:
-
Freischalten.
-
Gegen Wiedereinschalten sichern.
-
Spannungsfreiheit feststellen.
-
Erden und kurzschließen.
-
Benachbarte, unter Spannung stehende Teile abdecken oder abschranken.
-
-
Instandhaltungsarbeiten dürfen nur durch unterwiesenes Fachpersonal (Servicepersonal) durchgeführt werden.
-
Vor Beginn von Arbeiten Sichtkontrollen auf Isolier- und Gehäuseschäden durchführen.
-
Die Anlage darf nie mit fehlerhaften oder nicht betriebsbereiten elektrischen Anschlüssen betrieben werden.
-
Um Beschädigungen zu vermeiden, Versorgungsleitungen ohne Quetsch- und Scherstellen verlegen.
-
Zur Instandhaltung dürfen an unisolierten Leitern und Anschlussklemmen nur isolierte Werkzeuge verwendet werden.
-
Schaltschränke (z. B. Gehäuse des Wechselrichters) sind immer verschlossen zu halten. Zugang ist nur autorisiertem Personal mit entsprechender Ausbildung und Sicherheitseinweisung (z. B. Servicepersonal) zu erlauben.
-
Die von den Herstellern angegebenen Inspektions- und Wartungsintervalle für elektrische Komponenten sind einzuhalten.
-
Um Beschädigungen zu vermeiden, Versorgungsleitungen ohne Quetsch- und Scherstellen verlegen
-
Bei getrennter Stromeinspeisung können besonders gekennzeichnete Fremdstromkreise weiterhin unter Spannung stehen!
-
Manche Betriebsmittel (z. B. Wechselrichter) mit elektrischem Zwischenkreis können nach Freischaltung für eine gewisse Zeit noch gefährliche Restspannungen bevorraten. Vor Arbeitsbeginn an diesen Anlagen ist die Spannungsfreiheit zu prüfen.
6.4. Persönliche Schutzausrüstung
Abhängig von den Arbeiten an der Anlage muss persönliche Schutzausrüstung angelegt werden:
-
Sicherheitsschuhe
-
Schutzhandschuhe, gegebenenfalls schnittfest
-
Schutzbrille
-
Schutzhelm
6.5. Ersatz- und Verschleißteile
Der Einsatz von Ersatz- und Verschleißteilen von Drittherstellern kann zu Risiken führen. Es dürfen nur Originalteile oder die vom Hersteller freigegebenen Ersatz- und Verschleißteile verwendet werden. Die Hinweise zu den Ersatzteilen müssen beachtet werden. Weitere Informationen sind in dem Schaltplan enthalten.
|
Weitere Information müssen beim Hersteller angefragt werden. |
6.6. IT-Sicherheit
Heckert Solar-Speichersysteme und deren Anwendungen kommunizieren und agieren ohne Internetverbindung. Die einzelnen Systemkomponenten (Wechselrichter, Batterien etc.) sind nicht direkt mit dem Internet verbunden oder aus dem Internet erreichbar. Sensible Kommunikationen über das Internet werden ausschließlich über zertifikatbasierte TLS-Verschlüsselungen verarbeitet.
Der Zugang zu den Programmierebenen ist nicht barrierefrei und je nach Qualifikation des Bedienpersonals auf verschiedenen Ebenen zugänglich. Sicherheitsrelevante Programmänderungen benötigen eine zusätzliche Verifikation.
Heckert Solar verarbeitet Energiedaten europäischer Kunden ausschließlich auf Servern in Deutschland und diese unterliegen den hierzulande geltenden Datenschutzvorschriften.
Die eingesetzte Software wird durch automatisierte Tools und in der Entwicklung etablierte Prozesse geprüft, um diese auf dem aktuellen Stand zu halten und sicherheitsrelevante Schwachstellen kurzfristig zu beheben. Aktualisierungen für EMS werden lebenslang kostenlos bereitgestellt.
6.7. Aufstellbedingungen und Abstände am Aufstellort
Montagebedingungen
-
Die Wand muss stabil genug für die Befestigung der AVU sein und darf nicht entflammbar sein.
-
Der Raum soll dauerhaft be- und entlüftet sein.
-
Oberhalb der AVU mindestens 300 mm Abstand einhalten.
-
Unterhalb der AVU mindestens 300 mm (hier werden Kabelkanäle nicht mitgemessen) Abstand einhalten.
-
Vor der Vorderseite der AVU mindestens 1000 mm Abstand einhalten.
-
Seitlich links der AVU mindestens 100 mm Abstand einhalten.
-
Seitlich rechts der AVU mindestens 400 mm Abstand einhalten.

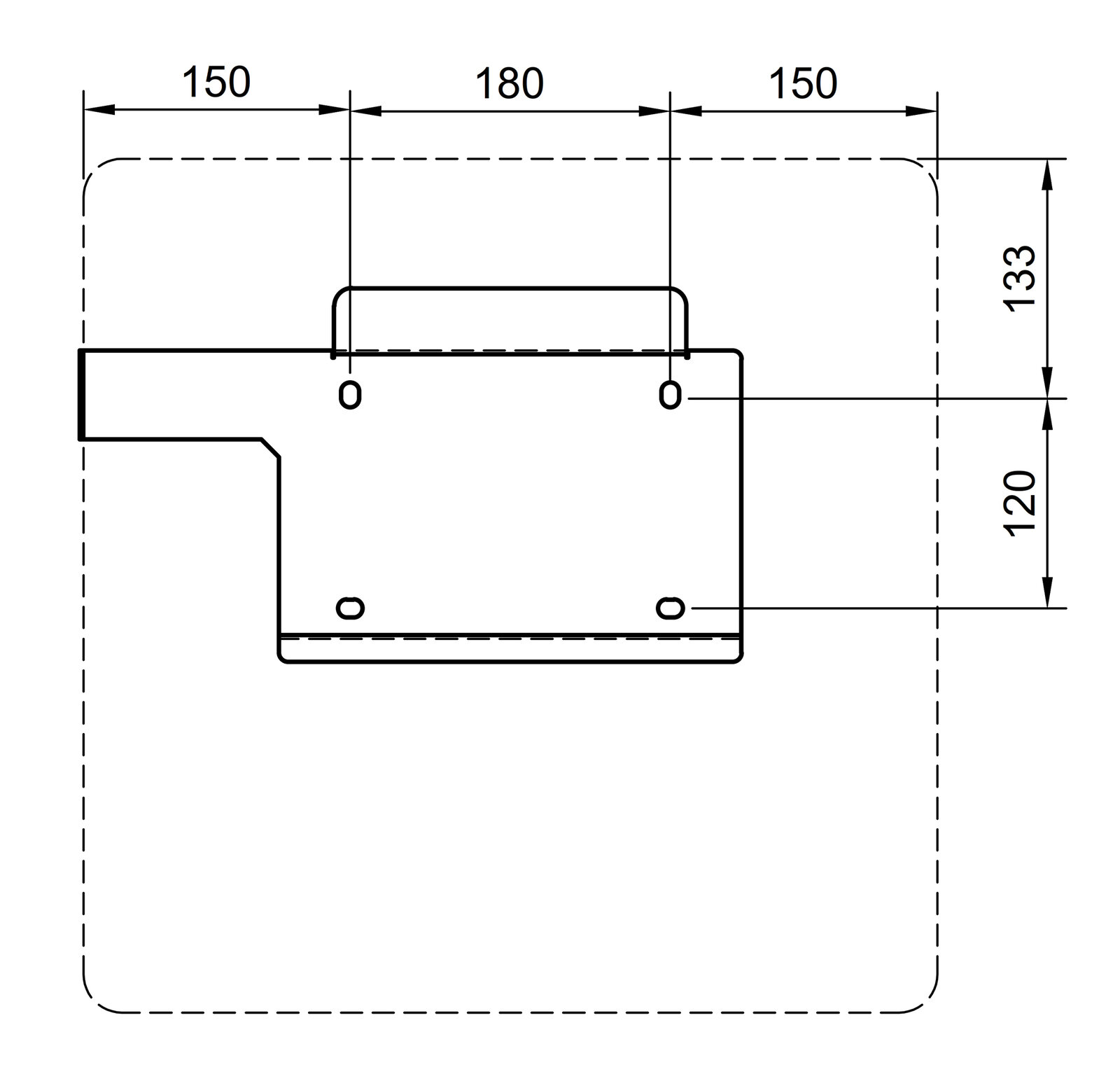

6.8. Wandmontage
Zur Installation der AVU an der Wand wie folgt vorgehen:
Montage der Wandhalterung
|
|
|
|
|
|
|
|
|
|
7. Elektrische Installation

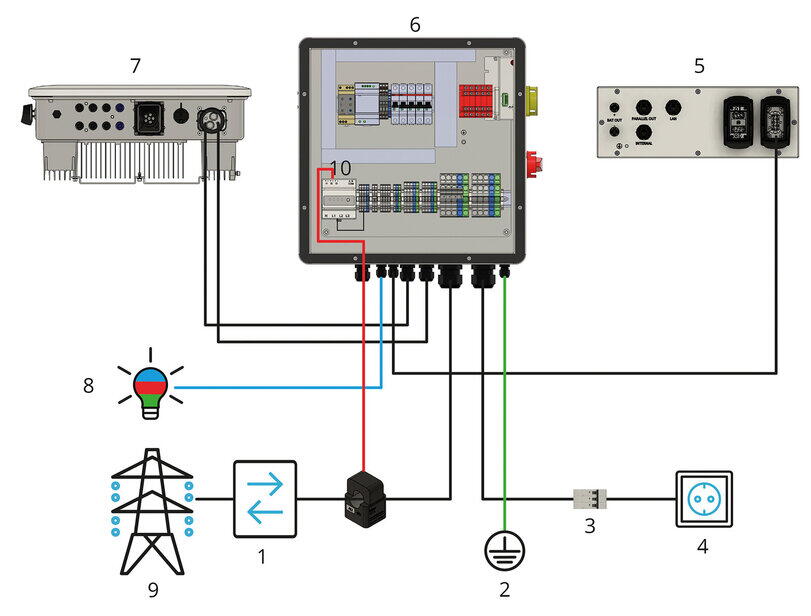

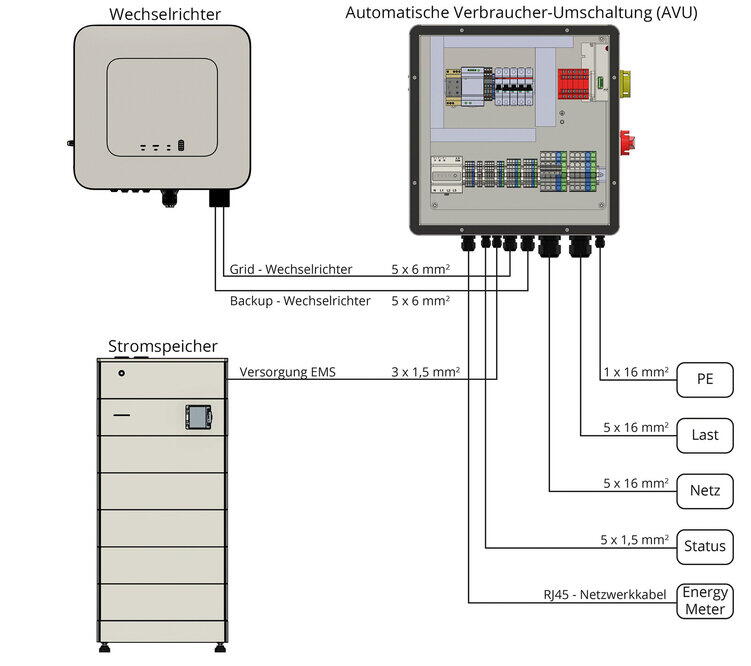

7.1. Gesamtübersicht der Anschlussverbindungen
| Pos. | Beschreibung |
|---|---|
1 |
2-Richtungszähler vom Energieversorger |
2 |
Potentialausgleichsschiene bzw. Erdungsanschluss |
3 |
Absicherung der Verbraucher mit RCD Typ A und passenden LS-Schaltern |
4 |
Verbraucher/Notstromverbraucher |
5 |
EMS-Box-Anschluss (unterbrechungsfrei) (AC-Versorgung der EMS-Box) |
6 |
Automatische Verbraucher-Umschaltung (AVU) |
7 |
Wechselrichter |
8 |
Externes Zustandssignal |
9 |
Netz |
10 |
Optional: Symphon-E-Energy-Meter (Energieflussrichtungszähler) |
|
Rechtsdrehfeld zwingend notwendig Prüfen Sie vor der Installation z. B. per zweipoligem Spannungsprüfer, ob ein Rechtsdrehfeld anliegt. |
|
Zwischen Positionen 1 und 6:
|
|
Optionaler Erdungsanschluss: |
7.2. Verbindungen zwischen den einzelnen Komponenten

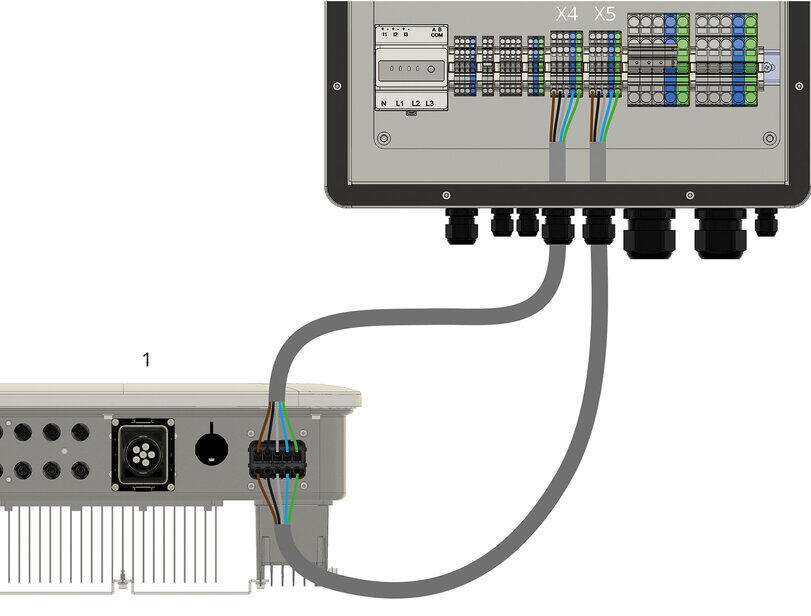

7.2.1. Verbindung zum Wechselrichter
| Pos. | Beschreibung |
|---|---|
1 |
Wechselrichter |
X4 |
Netzanschluss Wechselrichter an X4 (On-Grid) (5 x 4 mm2) |
X5 |
Notstromanschluss Wechselrichter an X5 (OFF-Grid) (5 x 4 mm2) |

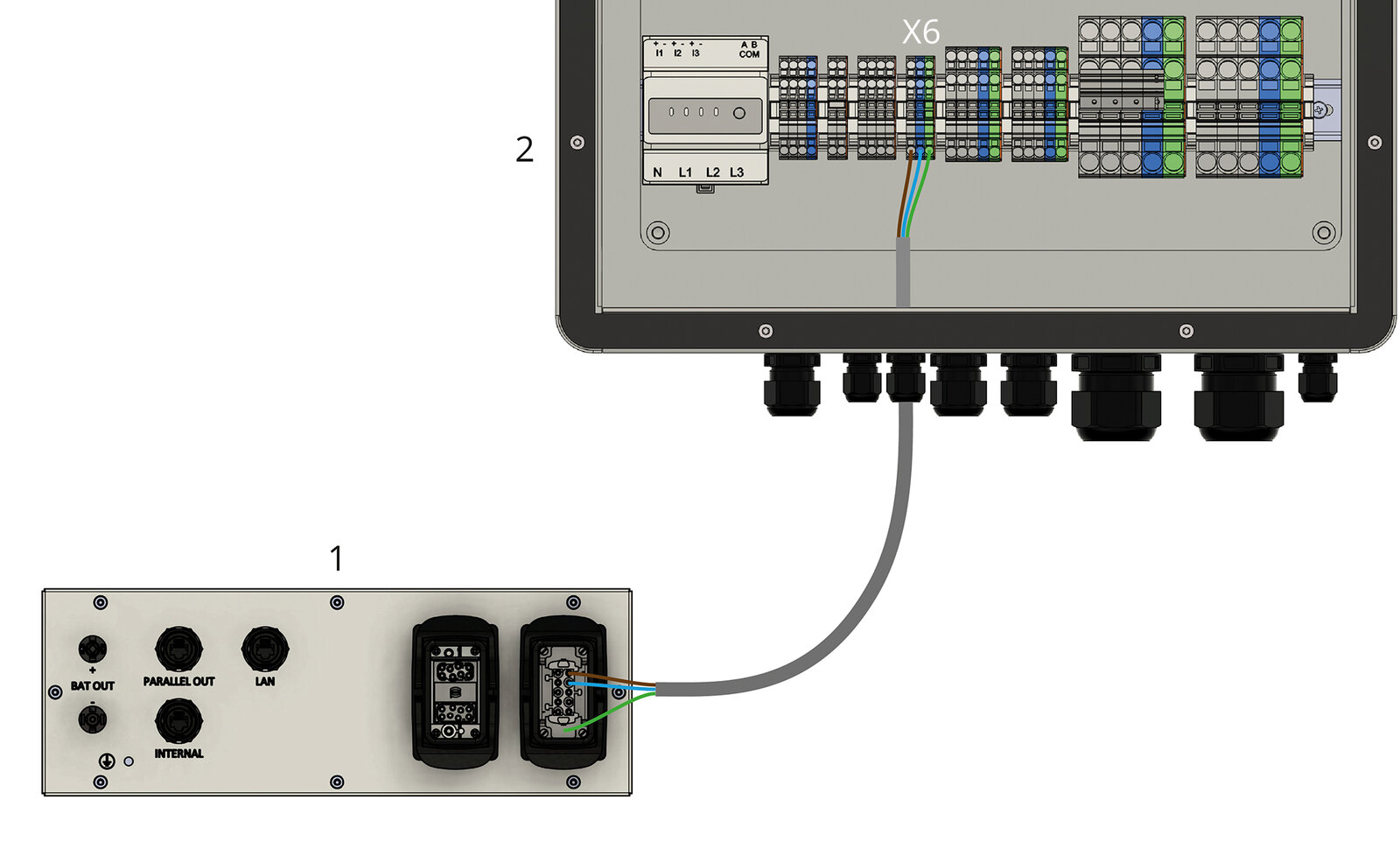

7.2.2. Verbindung zur EMS-Box
| Pos. | Beschreibung |
|---|---|
1 |
EMS-Box (AC-Anschluss) |
X6 |
Anschluss AC-Versorgung — EMS-Box an X6 (3 x 1,5 mm2) |
7.2.3. Anschluss Energy Meter ohne externe Erzeuger
| Pos. | Beschreibung |
|---|---|
1 |
Netz |
2 |
2-Richtungszähler des Energieversorgungsunternehmens (EVU) |
3 |
Spannungsversorgung vom Energy Meter X16 (4 x 1,5 mm2) |
4 |
Klappwandler (direkt hinter EVU-Zähler) bereits vormontiert am Energy Meter |
5 |
Wechselrichter |
6 |
Modbus-Verbindung zwischen Energy Meter und Wechselrichter |
|
Sollte eine Bestandsanlage mit einem bereits installierten Energy Meter vorliegen, muss das Energy Meter nicht umgebaut werden. |

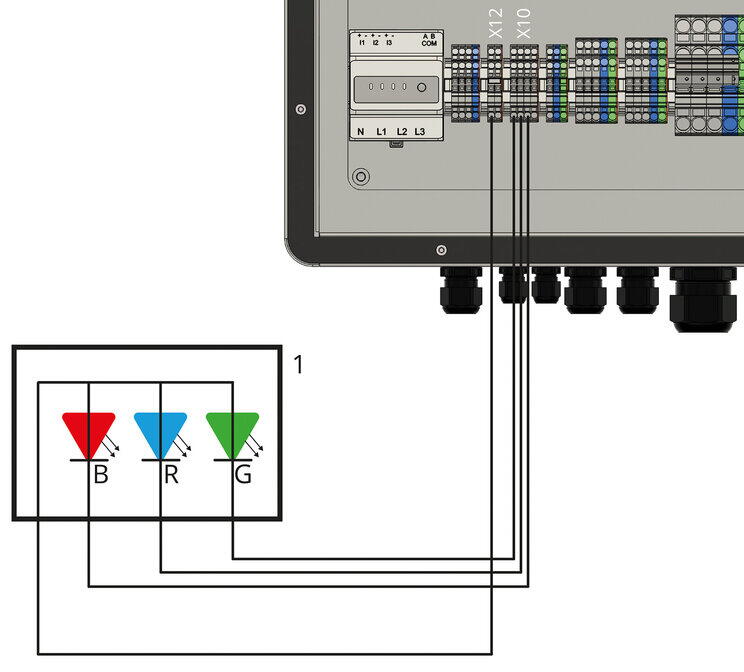

7.2.4. Anschluss einer externen Zustandsanzeige (optional)
| Pos. | Beschreibung |
|---|---|
1 |
Externe Zustandsanzeige (drei Zustände, je Zustand: 12 V DC/100 mA) |
|
Bei der externen Zustandsanzeige handelt es sich um eine eigene Installation des Installateurs. |
7.3. Elektrische Installation mit externem AC-Erzeuger

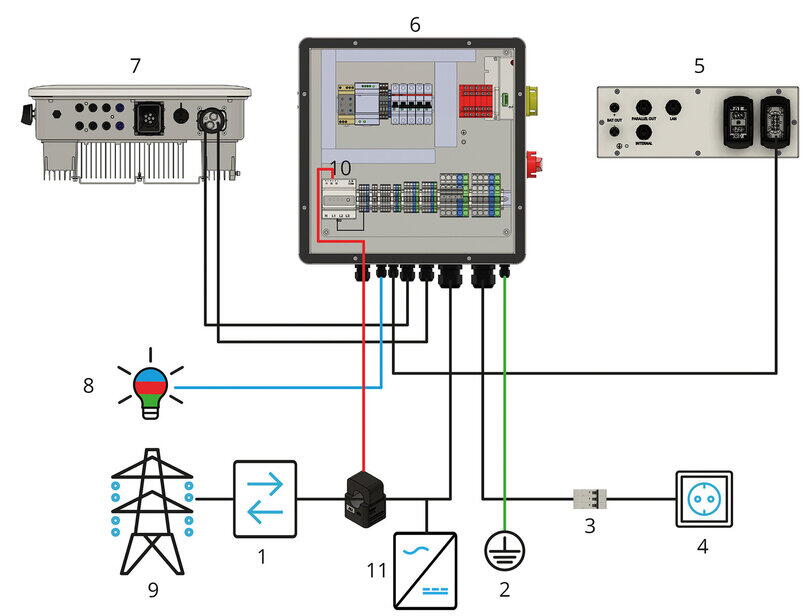

7.3.1. Gesamtübersicht der Anschlussverbindungen
| Pos. | Beschreibung |
|---|---|
1 |
2-Richtungszähler des Energieversorgungsunternehmens (EVU) |
2 |
Potentialausgleichsschiene bzw. Erdungsanschluss |
3 |
Absicherung der Verbraucher mit RCD Typ A und passenden LS-Schaltern |
4 |
Verbraucher/ Notstromverbraucher |
5 |
EMS-Box-Anschluss (unterbrechungsfrei) (AC-Versorgung der EMS-Box) |
6 |
Automatische Verbraucher-Umschaltung (AVU) |
7 |
Wechselrichter |
8 |
Externes Zustandssignal |
9 |
Netz |
10 |
Symphon-E-Energy-Meter (Energieflussrichtungszähler) |
11 |
Externer AC-Erzeuger |
|
PV-Wechselrichter, BHKWs, Kleinwindkraftanlagen oder sonstige Erzeuger in der bestehenden Unterverteilung müssen an Punkt 11 installiert werden. |

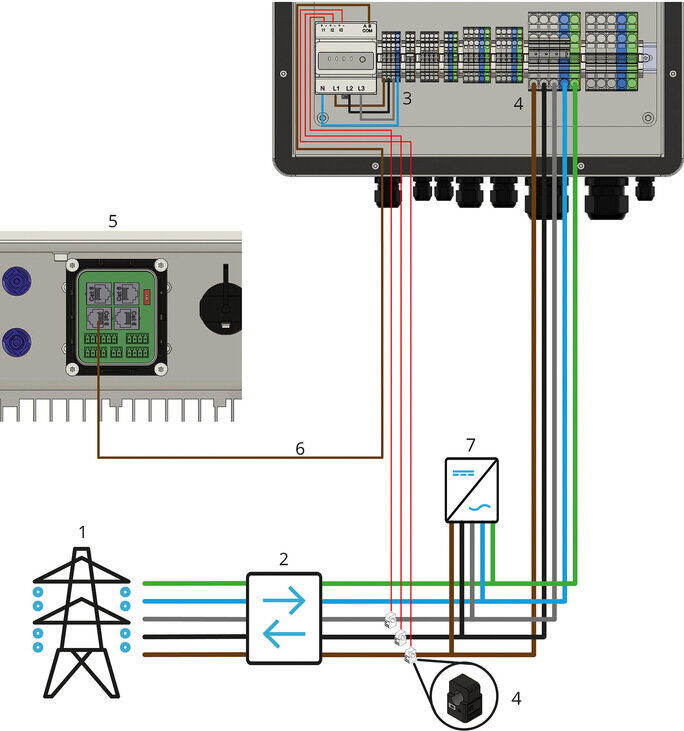

7.3.2. Anschluss Energy Meter mit externem AC-Erzeuger
| Pos. | Beschreibung |
|---|---|
1 |
Netz |
2 |
2-Richtungszähler des Energieversorgungsunternehmens (EVU) |
3 |
Symphon-E Energy Meter (Spannungsversorgung von X16: 4 x 1,5 mm2) |
4 |
Klappwandler (direkt hinter AC-Erzeuger) bereits vormontiert am Smartmeter |
5 |
Heckert Solar Wechselrichter |
6 |
Modbus zwischen Smartmeter und Heckert Solar Wechselrichter |
7 |
AC-Erzeuger (direkt hinter EVU-Zähler und hinter die Klappwandler des Energy-Meters) |
|
Sollte eine Bestandsanlage mit einem bereits installierten Energy Meter vorliegen, muss das Energy Meter nicht umgebaut werden. |
8. Anzeige und Bedienung
8.1. LED-Statusanzeige
| Pos. | Beschreibung |
|---|---|
Blau |
Das System befindet sich im automatischen Netzbetrieb |
Rot |
Das System befindet sich im Notstrommodus (automatisch/manuell) |
Grün |
Das System befindet sich im manuellen Netzbetrieb |
8.2. Bedientätigkeiten
| Pos. | Schalterstellung | Beschreibung |
|---|---|---|
1 |
LED-Schalter betätigen |
Motor im Schalter 2 wird ausgeschalten (LED leuchtet grün) |
2 |
Schalter aufsetzen und drehen |
Es kann manuell der Modus gewechselt werden. |
9. Erstinbetriebnahme
9.1. Prüfen der Installation, Anschlüsse und Verkabelung
Vor der Erstinbetriebnahme die Anlage wie folgt prüfen:
-
Alle Komponenten (Abstände, Umgebung, Befestigung) sind richtig installiert.
-
Alle internen Verkabelungen sind vollständig und fachgerecht angeschlossen.
-
Alle externen Versorgungsleitungen (Spannungsversorgung, Kommunikationskabel) sind fachgerecht angeschlossen.
-
Alle Anschlusswerte sind auf die Anlage abgestimmt und erforderliche Einstellungen wurden vorgenommen.
-
Alle nötigen Prüfungen der Anlage wurden normgerecht durchgeführt.
9.2. Einstellungen am Überwachsungsrelais
| Pos. | Beschreibung |
|---|---|
1 |
Neutralleiterüberwachung (mit oder ohne) Sollwert: Mit Neutralleiter |
2 |
Abschaltverzögerung (zwischen 0,5 und 60 Sekunden) Sollwert: 0,5 Sekunden bzw. 0,1 Sekunden |
3 |
Maximalspannung (zwischen 380 und 480 V) Sollwert: 450 V |
4 |
Nennspannung (zwischen 4 und 25 %) Sollwert: 15 % |
5 |
Minimalspannung (zwischen 300 und 400 V) Sollwert: 350 V |
6 |
Funktionsdrehschalter für verschiedene Anzugs- bzw. Rückfallspannungen Sollwert: U2 - 3Ph |
9.3. Einschalten der Leitungsschutzschalter
Anschließend müssen die Leitungsschutzschalter in der AVU eingeschaltet werden.
9.4. Endmontage
Zur Endmontage der AVU wie folgt vorgehen:
Montage des Deckels
|
|
|
|
|
|
9.5. Einschalten/Ausschalten der Anlage
9.5.1. Einschalten
Die Anlage muss in folgender Reihenfolge eingeschaltet werden:
-
Hauptsicherung einschalten.
-
Wechselrichter einschalten.
-
Batteriespeicher einschalten.
-
Überprüfen, ob der Taster auf Automatikmodus steht.
Die AVU-Box schaltet nun automatisch bei anliegendem Netz auf Netzbetrieb um.
|
Falls beim Home-Speichersystem Notstrom noch nicht aktiviert wurde, muss die IBN erneut zur Aktivierung der Notstromfunktion durchgeführt werden. |
9.5.2. Ausschalten
Falls die Anlage außer Betrieb genommen werden muss, bitte in folgender Reihenfolge vorgehen:
-
Batteriespeicher ausschalten.
-
Wechselrichter ausschalten.
-
Hauptsicherung am Zähler ausschalten.
-
Leitungsschutzschalter in der AVU-Box ausschalten.
Zwingend Spannungsfreiheit feststellen, bevor das Gerät demontiert oder umgebaut wird!
9.6. Austauschen der Feinsicherungen
Sollte eine Feinsicherung defekt sein ist sie, wie in folgender Abbildung dargestellt, auszutauschen.
Gefahr durch Stromschlag durch Anliegende Spannung bei eingeschaltetem Wechselrichter/Netz! Für den Austausch der Sicherung ist ein Öffnen der AVU und auch das Berühren von evtl. spannungsführenden Teilen notwendig.
-
Austausch der Sicherung nur durch Elektrofachkräfte!
-
Stellen Sie die Spannungsfreiheit vor dem Öffnen der AVU fest.
-
Halten Sie die 5 VDE-Sicherheitsregeln ein!
-
Freischalten
-
Sichern gegen Wiedereinschalten
-
Feststellen der Spannungsfreiheit
-
Erden und Kurzschließen
-
Abdecken oder Abschranken von benachbarten, spannungsführenden Teilen
-
|
Es sind ausschließlich G-Sicherungseinsätze, mittelträge (250 V/6,3 A), zu verwenden! (Littlefuse 021506.3) |
Elektrische Daten
Materialien |
Gehäuse: |
Klemmstärke |
MIL-STD-202, Methode 211, Testbedingung A |
Lötbarkeit |
MIL-STD-202 Methode 208 |
Kennzeichnung des Produktes |
Leitung 1: Markenlogo, Strom- und Spannungswerte |
Betriebstemperatur |
-55 °C bis +125 °C |
Thermoschocktest |
MIL-STD-202, Methode 107, Testbedingung B (5 Zyklen, -65 °C bis +125 °C) |
Vibrationstest |
MIL-STD-202, Methode 201 |
Feuchtigkeitstest |
MIL-STD-202, Methode 103, Testbedingung A (hohe Luftfeuchtigkeit (95 %) und erhöhte Temperatur (40 °C) für 240 Stunden) |
Salzsprühtest |
MIL-STD-202, Methode 101, Testbedingung B |
10. Heckert Solar-Service
Bei Störungen der Anlage ist der Heckert Solar-Service zu kontaktieren:
Telefon: +49 (0) 371 458 568 100
E-Mail: symphon-e@heckert-solar.com
Unsere Servicezeiten:
Mo. bis Do. 8 bis 12 | 13 bis 17 Uhr
Fr. 8 bis 12 | 13 bis 15 Uhr
