Installationsanleitung - Heizstab 6 kW
1. Einleitung
1.1. Rechtliche Bestimmungen
Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der FENECON GmbH. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der FENECON GmbH.
Änderungen und Druckfehler vorbehalten!
1.2. Qualifikation des Installateurs
Ein qualifizierter Installateur ist eine Person, die die notwendige Erfahrung und Ausbildung vorweisen kann:
-
Einrichten, Einschalten, Abschalten, Freischalten, Erden, Kurzschließen und Instandsetzen von Stromkreisen und Geräten
-
Standardwartungen und Gebrauch von Schutzgeräten gemäß den derzeitigen Sicherheitsstandards
-
Erste Hilfe/Notversorgung
-
Aktueller Kenntnisstand bezüglich lokaler Vorschriften, Normen und Richtlinien
2. Produktbeschreibung
2.1. Lieferumfang
Prüfen Sie nachdem Sie die Lieferung erhalten haben, ob alle Bestandteile mitgeliefert wurden. Begutachten Sie den Lieferumfang auf Beschädigungen. Sollte etwas fehlen oder beschädigt sein, wenden Sie sich bitte sofort an den Lieferanten. Folgende Komponenten sind in der Lieferung enthalten:
-
Heizstab 6 kW
-
Installationsanleitung - Heizstab 6 kW
-
Montageanleitung für Heizstab 6 kW von Alpha Thermotec
2.2. Voraussetzungen
Zur Integration des 6 kW Heizstabs ist erforderlich:
-
Symphon-E mit drei freien Relaiskontakten oder
-
FEMS Relaisboard 8-Kanal TCP mit drei freien Relaiskontakten (Hinweis: Nicht im Lieferumfang enthalten)
Der Heizstab ist für einen Behälter von mindestens 160 Liter ausgelegt. |
Für die Montage des Heizstabs ist Anleitung des Herstellers zu beachten. |
Auf Anfrage sind Heizstäbe mit Leistung > 6 kW verfügbar. |

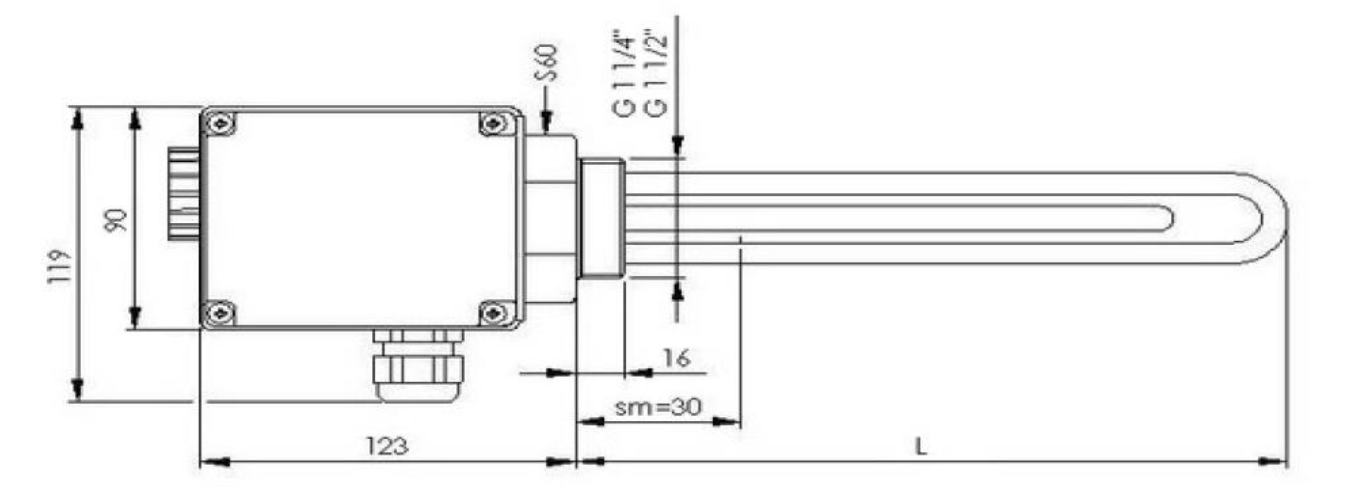

3. Heizstab 6 kW
Der Heizstab ist für die Zusatzerwärmung von Trinkwasser in geschlossenen oder offenen emaillierten Behälter konstruiert.
Die folgenden technischen Daten dienen nur der Übersicht. Es ist die Originalanleitung des Herstellers zu beachten (hier) |
Typenreihe |
HP - 6,0 |
Versorgung |
3 Phasig ~ 230 V |
Funktion |
3 phasiger Heizstab, 0 oder 2 kW pro Phase ansteuerbar. |
Einbaulage |
Waagrecht |
Einbaumuffe |
1,5 Zoll; max. 100mm (zusätzlich sollten 150 mm Platz für Montage vor der Einbaumuffe freigehalten werden) |
Anschlusskabel |
mindestens 2,5 mm² (Typ H05VV-F) |
Einbautiefe Heizstab |
56 cm |
Informationen zur Verkabelung mit dem FEMS Relaisboard 8-Kanal TCP bzw. Symphon-E System finden Sie in den entsprechenden Anleitungen der jeweiligen Produkte. |
