1. Einleitung

1.1. Rechtliche Bestimmungen

Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der Heckert Solar GmbH. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der Heckert Solar GmbH.

Änderungen und Druckfehler vorbehalten!

1.2. Qualifikation der Elektrofachkraft

Eine qualifizierte Elektrofachkraft ist eine Person, die die notwendige Erfahrung und Ausbildung vorweisen kann:

Einrichten, Einschalten, Abschalten, Freischalten, Kurzschließen und Instandsetzen von Stromkreisen und Geräten
Standardwartungen und Gebrauch von Schutzgeräten gemäß derzeitiger Sicherheitsstandards
Erste Hilfe/Notversorgung
Aktueller Kenntnisstand bezüglich lokaler Vorschriften, Normen und Richtlinien

1.3. Verwendete Symbole

Vor dem Lesen des Handbuches sollten Sie sich über die verschiedenen Typen von Sicherheitswarnungen informieren. Sie sollten sich zudem mit der Wichtigkeit der Sicherheitswarnungen vertraut machen.

1.4. Darstellungskonventionen

Tabelle 1. Darstellungskonventionen

Dieses Symbol kennzeichnet eine unmittelbar drohende Gefahr. Falls diese Gefahr nicht vermieden wird, kann diese zum Tod oder zu schweren Verletzungen führen.

Dieses Symbol kennzeichnet eine mögliche gefährliche Situation. Falls diese gefährliche Situation nicht vermieden wird, kann dies zu leichten oder mäßigen Verletzungen führen.

Dieses Symbol kennzeichnet eine Warnung. Falls diese Warnung nicht beachtet wird, kann dies zu Beschädigung und/oder Zerstörung der Anlage führen.

Dieses Symbol kennzeichnet einen Hinweis. Das Beachten des Hinweises wird empfohlen.

2. Produktbeschreibung

2.1. Lieferumfang

Prüfen Sie, nachdem Sie die Lieferung erhalten haben, ob alle Bestandteile mitgeliefert wurden. Prüfen Sie den Lieferumfang auf Beschädigungen. Sollte etwas fehlen oder beschädigt sein, wenden Sie sich bitte sofort an den Lieferanten. Folgende Komponenten sind in der Lieferung enthalten:

eCharge Hardy Barth cPH2 2T22 Ladestation
2 x 11 kW integriertes 4-Meter-Spiralkabel mit Typ-2 Stecker (IEC 62196-2)
Installations- und Konfigurationsanleitung — Typ-2-Ladestation eCharge Hardy Barth cPH2 2T22
Handbuch — Ladestation cPH2

2.2. Voraussetzungen

Für den Einsatz der Ladestation ist erforderlich:

Symphon-E App eCharge Hardy Barth cPH2 2T22 Ladestation

Die »Symphon-E App eCharge Hardy Barth cPH2 2T22 Ladestation« ist nicht im Lieferumfang enthalten. Diese muss — falls noch nicht vorhanden — zusätzlich erworben werden.

3. Inbetriebnahme

Zur Installation der Hardy-Barth-Ladestation folgen Sie bitte den Anweisungen in der "Installations- und Bedienungsanleitung cPH2 Ladestation".
Installations- und Bedienungsanleitung cPH2 Ladestation

Auch sollte das "Konfigurationshandbuch" zur Salia-Platine gelesen und verinnerlicht werden:
Konfigurationsanleitung — Salia-Platine

Diese Kurzanleitung bezieht sich auf die originalen Benutzerhandbücher.
Sie dient der Elektrofachkraft als Installationshilfe im Bereich der Kommunikationsschnittstellen, ersetzt jedoch nicht das Studieren der Benutzerhandbücher.

Nach Installation der Ladestation ist diese über die zwei Netzwerkschnittstellen (LAN) der zwei Salia-Platinen (Master, Slave) mit dem Kundennetzwerk zu verbinden.

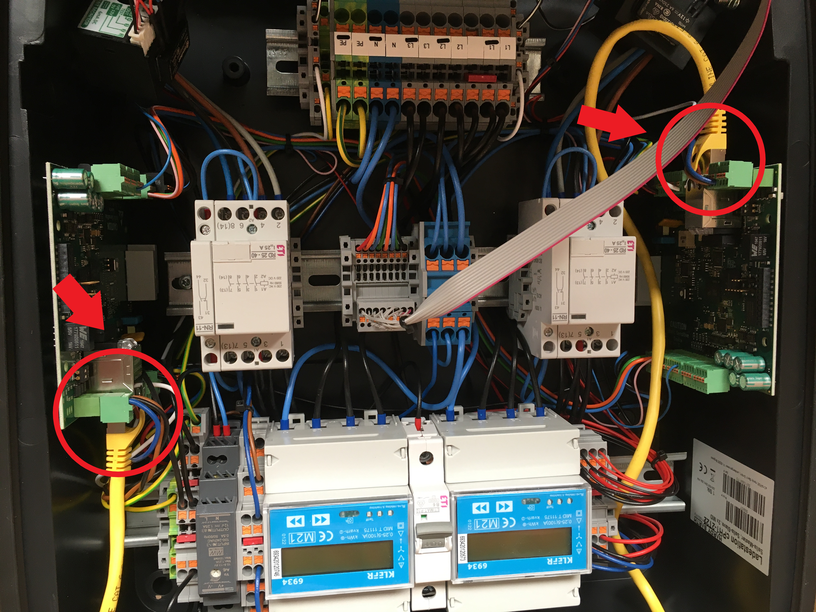

Abbildung 1. Netzwerkschnittstellen (LAN) - Salia-Platine

Im Auslieferungszustand sind die beiden Netzwerkschnittstellen mit einem LAN-Kabel miteinander verbunden. Dieses Kabel ist zu lösen, damit jede Platine separat an das Kundennetzwerk angeschlossen werden kann.

3.1. Anschluss des Zählers

Beim Modell cPH2 2T22 sind die zwei notwendigen Zähler bereits in der Ladestation verbaut. Hier sind keine weiteren Arbeiten mehr notwendig.

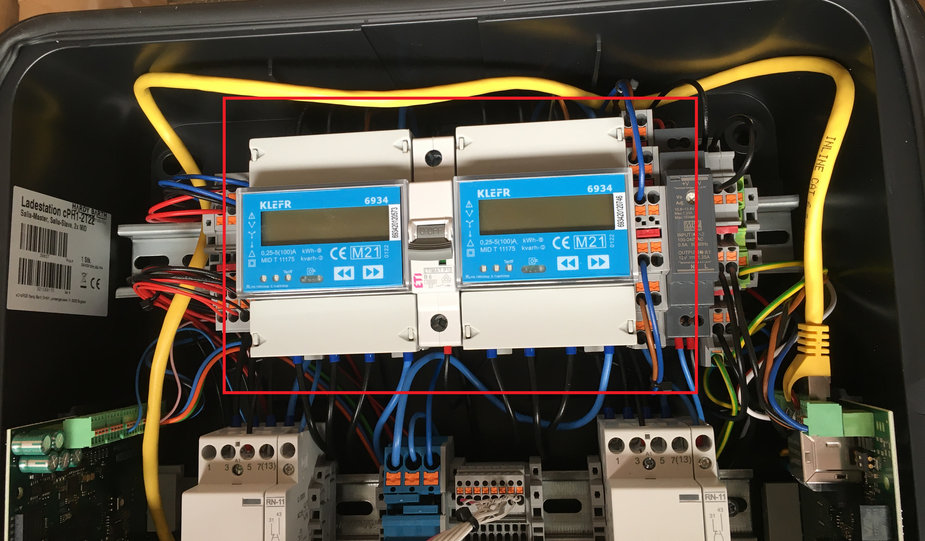

Abbildung 2. Zähler

Unserer Erfahrung nach sitzen die Zähler-Steckverbindungen auf den Platinen manchmal etwas lose. Stellen Sie sicher, dass beide Steckverbindungen fest sitzen.

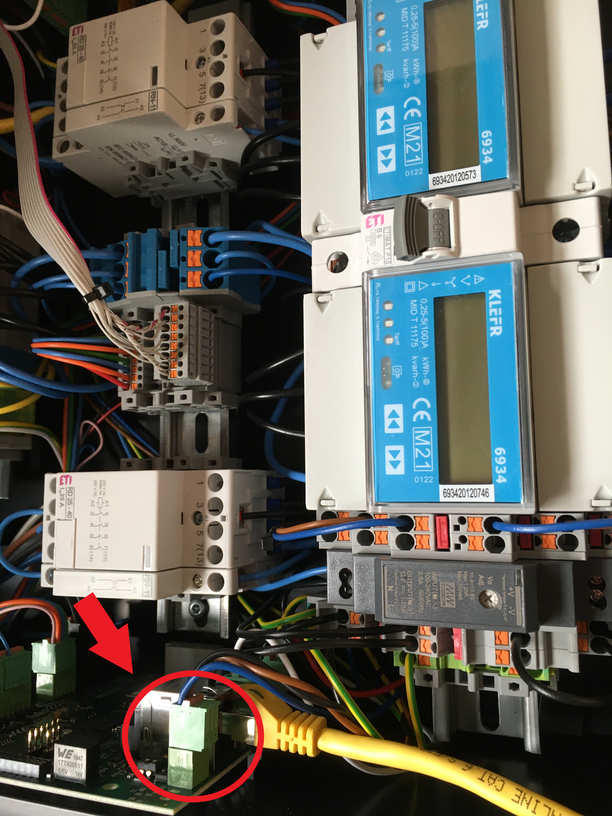

Abbildung 3. Steckverbindung Zähler

3.2. Konfiguration

Das Modell cPH2 2T22 ist bereits vorkonfiguriert. Hier sind keine weiteren Arbeiten mehr notwendig.

Standardmäßig ist der erste Ladepunkt der Ladestation unter der IP-Adresse 192.168.25.30 zu erreichen, der zweite Ladepunkt unter der IP-Adresse 192.168.25.31 usw.

Um sicherzustellen, dass alle neuesten Funktionen der Ladestation genutzt werden können, empfehlen wir, stets die neueste Firmware zu nutzen.

3.3. Update der Ladestation-Firmware

Um sicherzustellen, dass alle neuesten Funktionen der Ladestation genutzt werden können, empfehlen wir stets die neueste Firmware zu nutzen.

Diese kann über die Herstellerseite von eCharge Hardy Barth bzw. direkt über untenstehenden Link bezogen werden:
Salia eCharge Firmware

Die Firmware kann anschließend über die Web-Oberfläche der Ladestation (s. Web-Oberfläche — Ladestation) aktualisiert werden.

Abbildung 4. Web-Oberfläche — Ladestation

Gehen Sie anschließend wie folgt vor:

Reiter Firmware aufrufen
Zuvor heruntergeladene Firmware Datei mit Durchsuchen… auswählen
Auf Upload Firmware klicken

Die Funktion Check for updates ist erst ab Version 1.50.0 verfügbar.

Das Software-Update ist damit abgeschlossen.

Die Konfiguration ist hiermit abgeschlossen.

4. Symphon-E App eCharge Hardy Barth cPH2 2T22 Ladestation installieren

Im Symphon-E App Center finden Sie alle installierbaren Symphon-E Apps — wie die Symphon-E App eCharge Hardy Barth cPH2 2T22 Ladestation.

In dem Benutzerhandbuch Symphon-E App Center finden Sie eine ausführliche Anleitung zur Bedienung des Symphon-E App Center. Des Weiteren wird beschrieben, wie ein Lizenzschlüssel registriert und eingelöst werden kann.

Es gibt zwei Wege eine App über das Symphon-E App Center zu installieren. Nachstehend wird nur auf die Direkte Installation eingegangen, wobei ein Lizenzschlüssel in der EMS registriert und eingelöst wird.

4.1. Direkte Installation

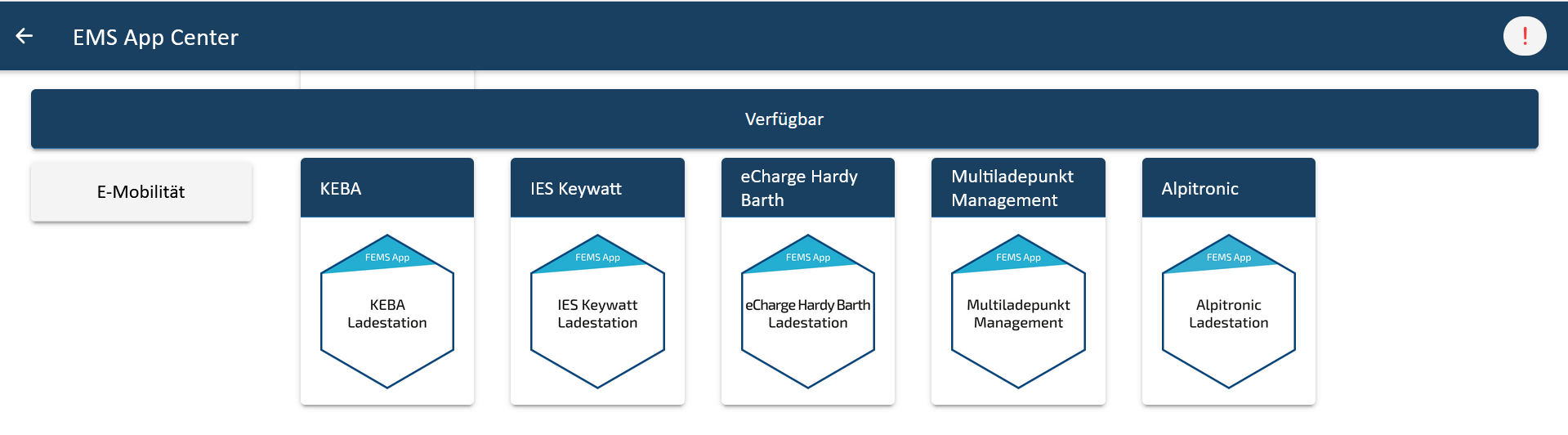

Um die Symphon-E App eCharge Hardy Barth cPH2 2T22 Ladestation direkt zu installieren, gehen Sie in die Übersicht des Symphon-E App Centers.

Nur Apps aus der Kategorie "Verfügbar" können installiert werden.

Abbildung 5. App-Installation — Variante 2: Schritt 1

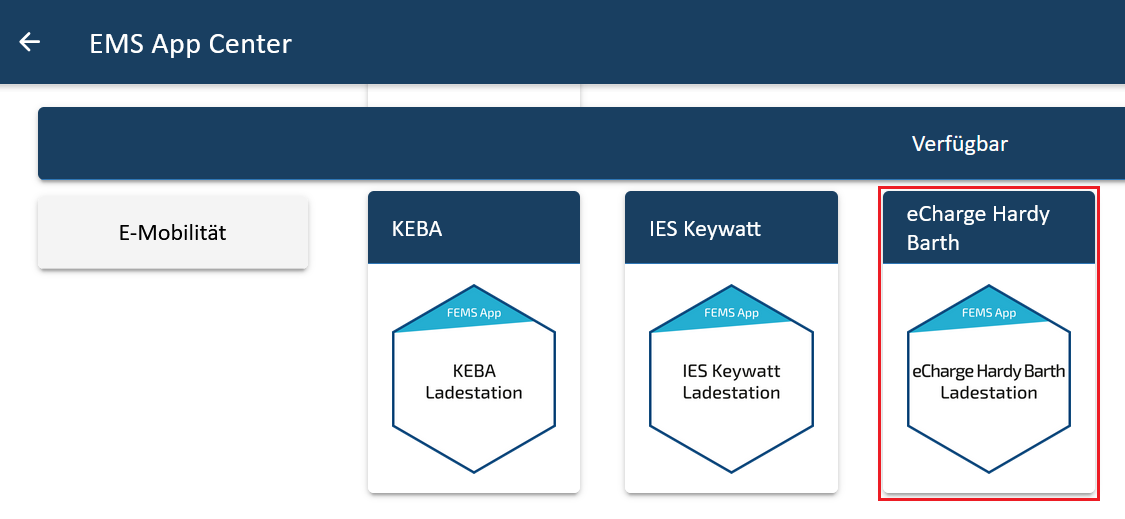

Wählen Sie die Symphon-E App eCharge Hardy Barth cPH2 2T22 Ladestation durch einen Klick aus.

Abbildung 6. App-Installation — Variante 2: Schritt 2

Sie gelangen im Anschluss zur App-Übersicht.

Abbildung 7. App-Installation — Variante 2: Schritt 3

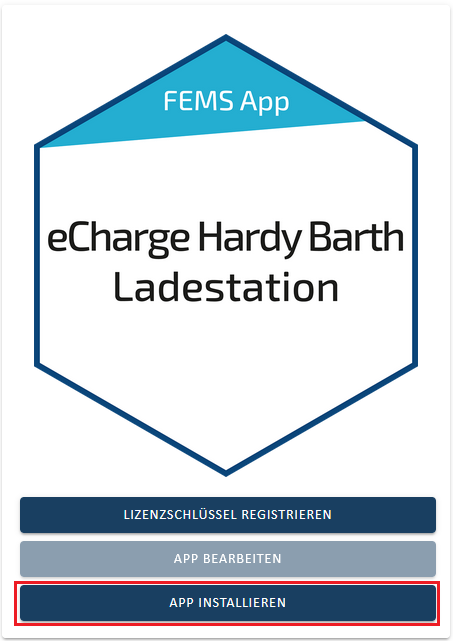

Klicken Sie auf die Schaltfläche "App installieren".

Abbildung 8. App-Installation — Variante 2: Schritt 4

Es erscheint eine Eingabemaske zum Einlösen eines Lizenzschlüssels.

Abbildung 9. App-Installation — Variante 2: Schritt 5

Hier haben Sie zwei Möglichkeiten.

4.1.1. Bereits registrierten Lizenzschlüssel einlösen

Wenn Sie einen bereits registrierten Lizenzschlüssel einlösen wollen, wählen Sie diesen aus (1). Klicken Sie anschließend auf die gleichnamige Schaltfläche, um den gewählten Lizenzschlüssel einzulösen (2).

Abbildung 10. App-Installation — Variante 2: Schritt 5a

4.1.2. Neuen Lizenzschlüssel einlösen

Sofern Sie noch keinen Lizenzschlüssel registriert haben, oder einen neuen Lizenzschlüssel einlösen wollen, geben Sie den 16-stelligen Schlüssel in das entsprechende Feld ein (1) und klicken Sie anschließend auf "Lizenzschlüssel validieren" (2). Der eingegebene Lizenzschlüssel wird anschließend auf Gültigkeit überprüft.

Abbildung 11. App-Installation — Variante 2: Schritt 5b

Wenn der Lizenzschlüssel gültig ist, kann dieser durch Klick auf die gleichnamige Schaltfläche eingelöst werden. Wird der Lizenzschlüssel als ungültig erkannt, überprüfen Sie bitte Ihre Eingabe und versuchen es erneut.

Abbildung 12. Neuen Lizenzschlüssel einlösen: Schritt 6

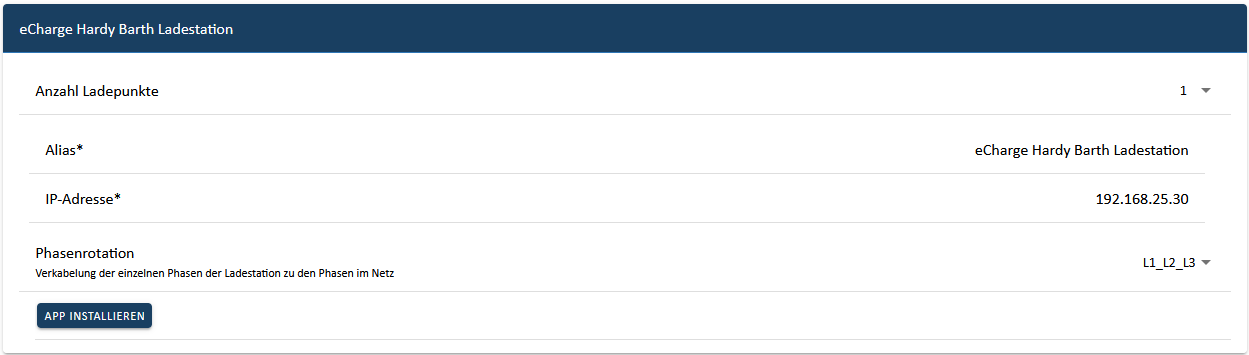

Anschließend gelangen Sie zum Installationsassistenten der Symphon-E App eCharge Hardy Barth cPH2 2T22 Ladestation.

Abbildung 13. App-Installation — Variante 2: Schritt 7

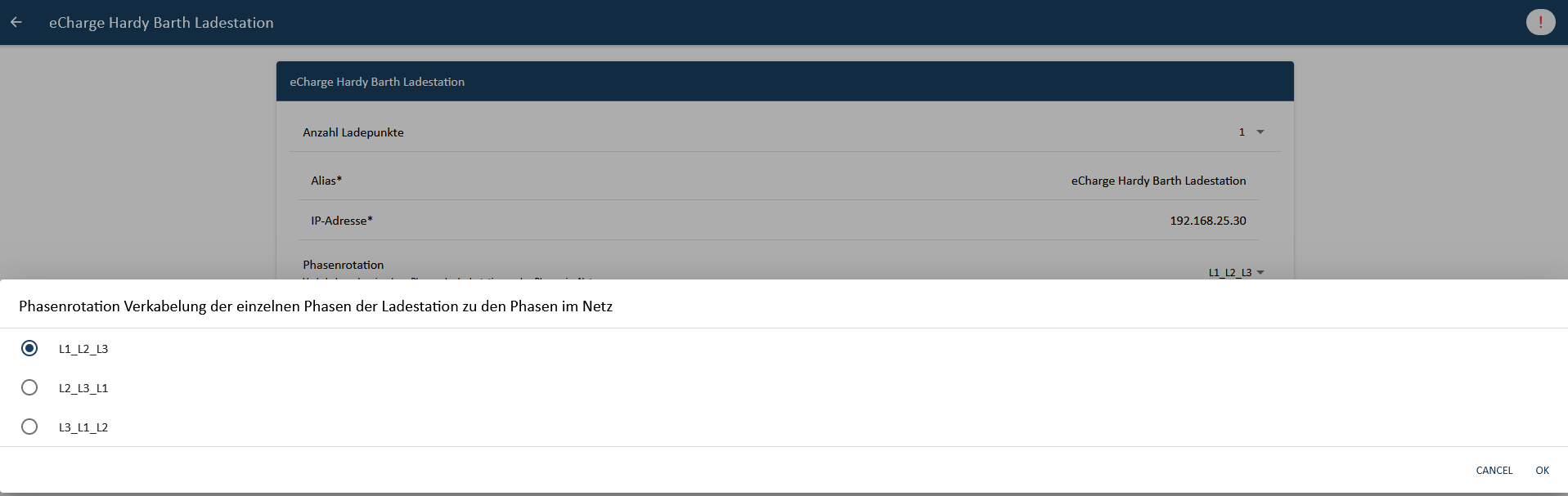

Die Eingabefelder sind teils vorausgefüllt. Tragen Sie dennoch Ihre Daten ein, wenn diese von den Standardwerten abweichen (z. B. IP-Adresse). Ansonsten können die Standardwerte beibehalten werden (z. B. Port, Modbus Unit-ID).

Pflichtfelder sind mit * gekennzeichnet

Überprüfen Sie Ihre Eingaben und stellen Sie sicher, dass diese korrekt sind. Andernfalls wird die jeweilige App nicht ordnungsgemäß funktionieren!

Bitte wählen Sie bei dem Hardy Barth eCharger cPH2 2T22 bei Anzahl Ladepunkte "2" aus.

Wählen Sie über das DropDown-Menü die Anzahl an Ladepunkten aus.

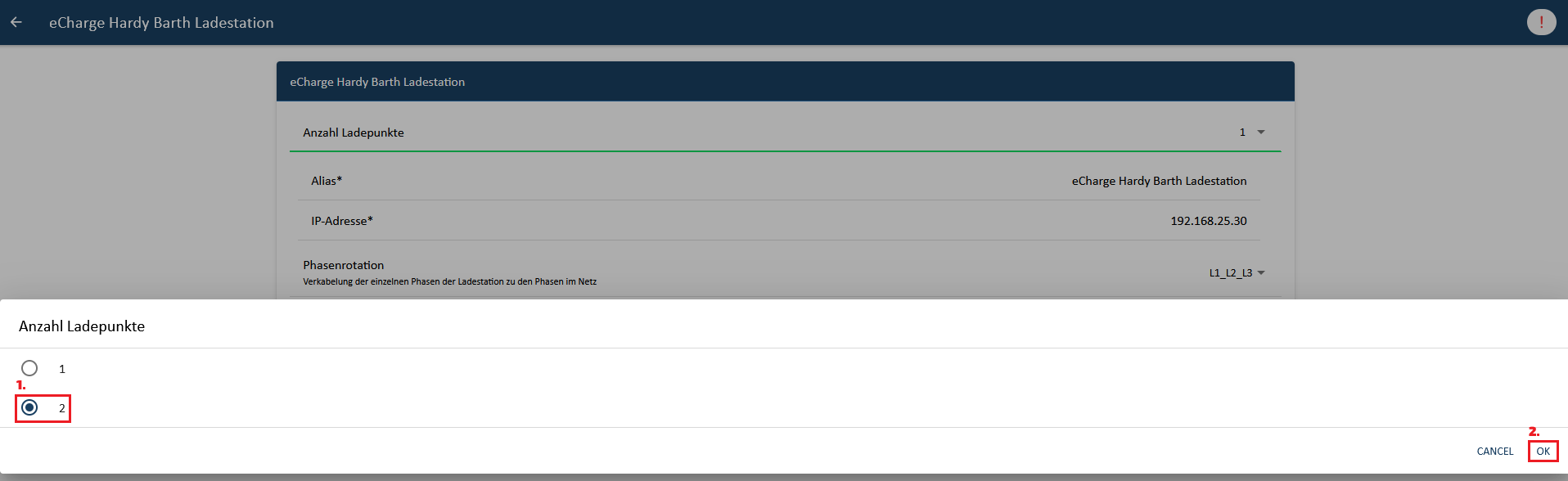

Abbildung 14. App-Installation — Variante 2: Schritt 8

Bestätigen Sie mit "OK".

Bitte beachten Sie, dass die IP-Adressen für den rechten und linken Ladepunkt des Hardy Barth eChargers getrennt eingegeben werden müssen.

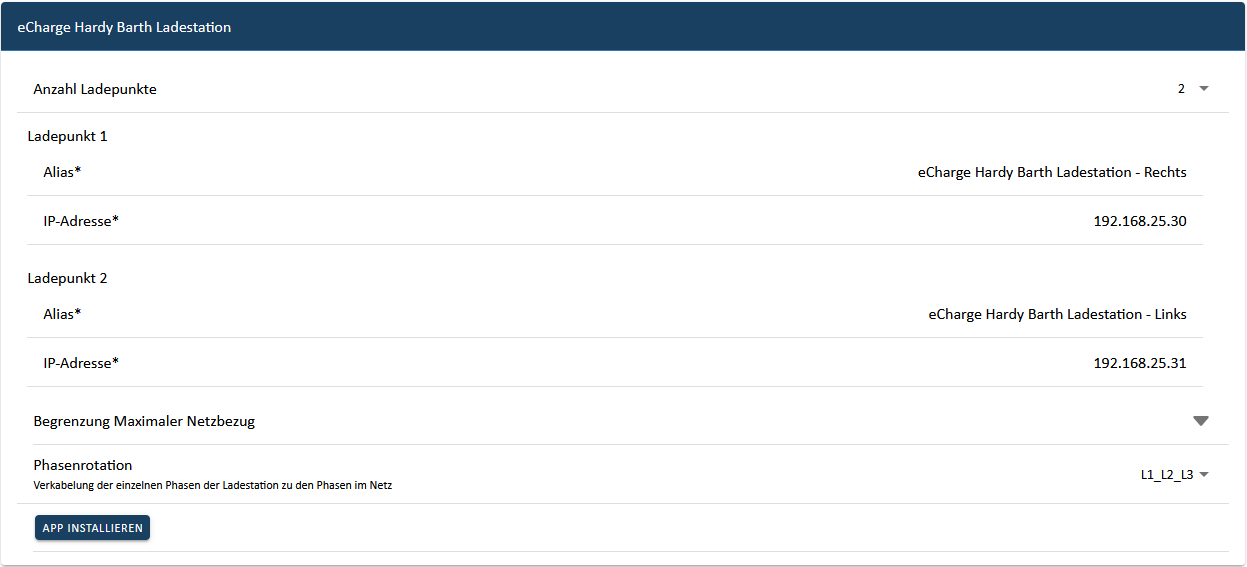

Abbildung 15. App-Installation — Variante 2: Schritt 9

Ab dem zweiten Ladepunkt muss eine Begrenzung des maximalen Netzbezuges in Watt eingestellt werden.

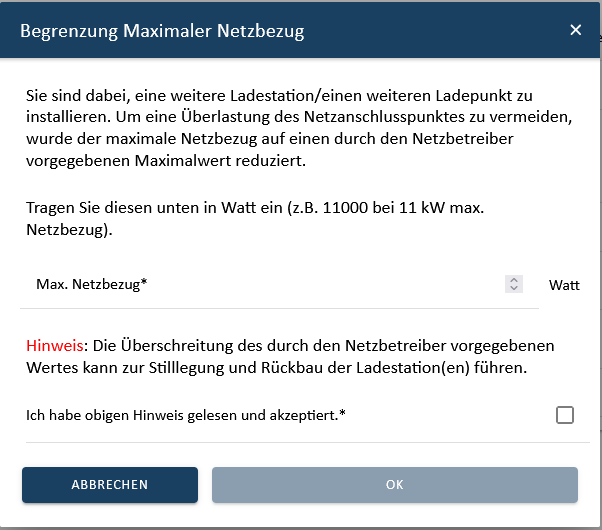

Abbildung 16. App-Installation — Variante 2: Schritt 10

Bitte bestätigen Sie, dass Sie den Hinweis gelesen und den Wert korrekt ausgefüllt haben.

Bestätigen Sie mit "OK".

Klicken Sie anschließend auf "App installieren".

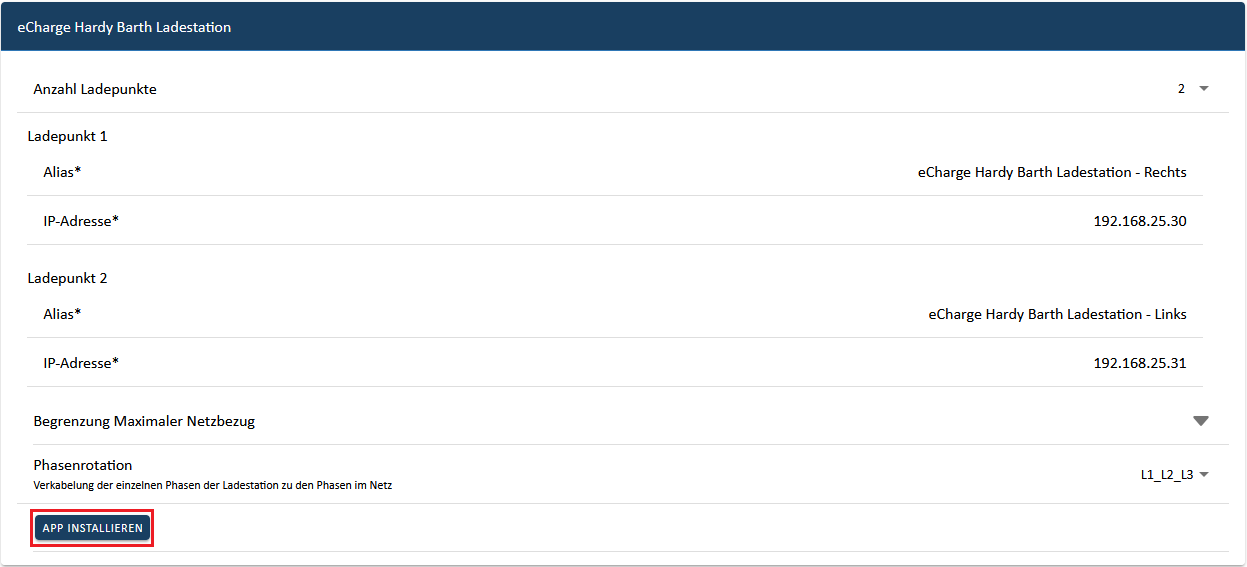

Abbildung 17. App-Installation — Variante 2: Schritt 11

Nachdem der Installationsprozess abgeschlossen ist, erscheint die neue App in der Übersicht des Symphon-E App Centers in der Kategorie "Installiert".

4.2. EMS App bearbeiten

Bereits installierte Apps können nachträglich bearbeitet werden, um Konfigurationseinstellungen zu ändern. Wählen Sie hierzu die jeweilige App in der Symphon-E App Center Übersicht aus und klicken Sie auf die Schaltfläche "App bearbeiten". Eine detaillierte Anleitung hierzu finden Sie im Benutzerhandbuch Symphon-E App Center.

Die Symphon-E App eCharge Hardy Barth cPH2 2T22 Ladestation wurde erfolgreich installiert.
